| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
로저스 RO3210 고주파 PCB는 뛰어난 전기 성능과 기계적 안정성을 위해 설계되어 복잡하고 높은 주파수 애플리케이션에 적합한 솔루션입니다.섬유유로 강화된 세라믹으로 채워진 라미네이트를 사용하는 것이 PCB는 경직성과 표면 부드러움의 장점을 결합하여 까다로운 환경에서 신뢰성을 보장합니다.
주요 특징
다이렉트릭 상수 (Dk): 10.2 ± 0.5
분산 요인: 10GHz에서 0.0027
열 확장 계수: 구리와 일치 (x: 13 ppm/°C, y: 13 ppm/°C, z: 34 ppm/°C)
분해 온도 (Td): 500 °C (TGA)
열전도: 0.81 W/mk
불화성 등급: UL 94 표준에 따라 V0
이점
강화된 딱딱함: 섬유 유리 강화 가 더 쉽게 다루고 조립 할 수 있습니다.
균일 성능: 복잡한 디자인에서 일관된 전기 및 기계적 특성을 제공합니다.
낮은 플레인 확장: 일치 된 확장 계수는 에포시 다층 보드 및 신뢰할 수있는 표면 장착 조립체와 호환성을 보장합니다.
우수한 차원 안정성: 높은 생산 수확을 보장하고 결함을 최소화합니다.
표면 부드러움: 복잡한 디자인을 위해 더 미세한 라인 에치 tolerances를 가능하게합니다.
| 재산 | RO3210 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 100.2±0.5 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 10.8 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0027 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -459 | Z | ppm/°C | 10GHz 0°C100까지°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.8 | X, Y | mm/m | COND A | ASTM D257 |
| 부피 저항성 | 103 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 103 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 579 517 |
MD CMD |
kpsi | 23°C | ASTM D 638 |
| 물 흡수 | <0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
| 특정 열 | 0.79 | j/g/k | 계산 | ||
| 열전도성 | 0.81 | W/M/K | 80°C | ASTM C518 | |
| 열 팽창 계수 (-55 ~ 288)°C) |
13 34 |
X,Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C | TGA | ASTM D3850 | |
| 밀도 | 3 | gm/cm3 | |||
| 구리 껍질 강도 | 11 | pli | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |

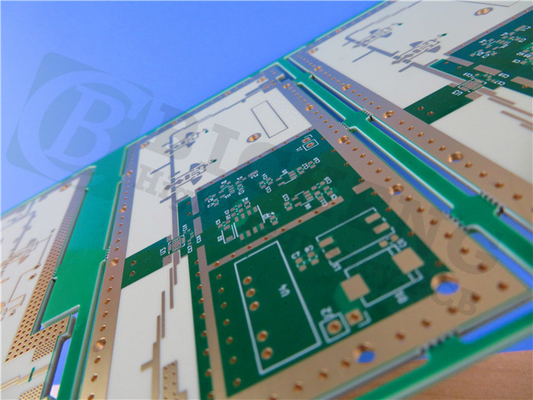

이 PCB는 양쪽에 35μm의 구리 층 두께와 0.762mm (30 mil) 로저스 RO3210 코어를 가진 2층 딱딱한 스택업을 갖추고 있습니다. 보드 크기는 120mm x 80mm (± 0.15 mm),얇은 껍질로.8mm. 최소 흔적과 공간은 5/5 밀리, 최소 구멍 크기는 0.3 밀리입니다. 완성 된 구리 무게는 외부 층에서 1 온스 (1.4 밀리), 비아 접착 두께는 20 미크론입니다.이 PCB는 몰입 은으로 마무리, 우수한 용접성을 제공합니다.
이 PCB의 그림은 Gerber RS-274-X 형식으로 제공되며 산업 표준과 호환성을 보장합니다.각 PCB는 IPC-클래스-2 품질 표준을 준수하고 배송 전에 100% 전기 테스트를 거칩니다., 신뢰성과 성능을 보장합니다.
신청서
로저스 RO3210 PCB는 다재다능하며 다음과 같은 광범위한 응용 프로그램에 적합합니다.
자동차 충돌 방지 시스템
세계 위치 위성 안테나
무선 통신 시스템
마이크로 스트립 패치 안테나
직방송 위성
케이블 시스템에서의 데이터 링크
원격 계측기
전력 배후 비행기
LMDS 및 무선 광대역
기지국 인프라
|
|
