| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

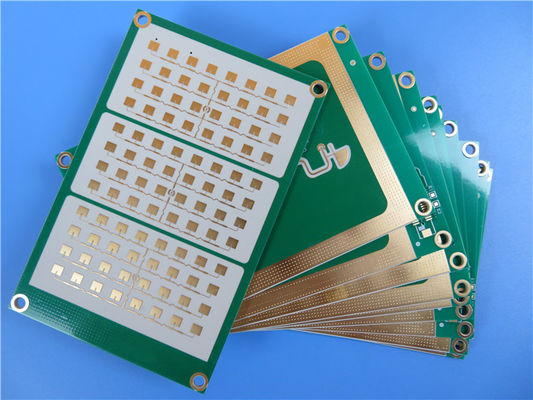

소개
로저스 RO4350B 고주파 PCB는 특별한 전기 성능과 제조성을 요구하는 애플리케이션을 위해 설계되었습니다.RO4350B 재료는 PTFE/유재 유리와 비교할 수 있는 전기 성능을 제공하는 독점적인 직물 유리 강화 탄화수소/세라믹을 갖추고 있습니다., 에포크시/글라스에서 발견되는 가공의 용이성과 결합됩니다. 이 라미네이트는 낮은 손실을 보장하면서 다이 일렉트릭 상수 (Dk) 를 엄격하게 제어합니다.이 모든 것들은 기존의 마이크로 웨이브 재료의 비용의 일부에 불과합니다.. PTFE 기반 옵션과 달리, RO4350B는 사용자 친화적 인 특별한 구멍 처리 또는 처리 절차가 필요하지 않습니다. 또한 UL 94 V-0 등급입니다.액티브 장치 및 고전력 RF 설계에 적합합니다..
RO4450F 결합은 RO4350B 코어를 보완하며, 다층 구조를 위한 RO4000 라미네이트와 호환되는 여러 가지 등급으로 구성됩니다.그것의 높은 후처리 Tg는 여러 라미네이션 주기를 처리 할 수 있습니다, 순차 래미네이션을 요구하는 응용 프로그램에 이상적입니다. 결합 플라이는 FR-4 요구 사항과도 호환됩니다.RO4450F와 낮은 흐름 FR-4 결합을 비동형 다층 구조로 결합할 수 있도록 하는.
특징
RO4350B:
다이렉트릭 상수 (Dk): 10 GHz/23°C에서 3.48 ± 0.05
분산 요인: 10 GHz/23°C에서 0.0037
열전도: 0.69 W/m/°K
CTE: X: 10 ppm/°C, Y: 12 ppm/°C, Z: 32 ppm/°C
유리 전환 온도 (Tg): > 280 °C
물 흡수: 0.06%
| RO4350B 전형적 가치 | |||||
| 재산 | RO4350B | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.66 | Z | 8~40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인,δ | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +50 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 5.7 x109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 162,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.5 | X,Y | mm/m (밀리 / 인치) |
에치+E2/150°C 후에 | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 10 12 32 |
X Y Z |
ppm/°C | -55°C~288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 열전도성 | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 0.88 (5.0) |
N/mm (PLI) |
용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 발화성 | (3) V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
RO4450F:
다이렉트릭 상수 (Dk): 10 GHz/23°C에서 3.52 ± 0.05
분산 요인: 10 GHz/23°C에서 0.004
열전도: 0.65W/m/°K
CTE: X: 19 ppm/°C, Y: 17 ppm/°C, Z: 50 ppm/°C
유리 전환 온도 (Tg): > 280 °C
물 흡수: 0.04%

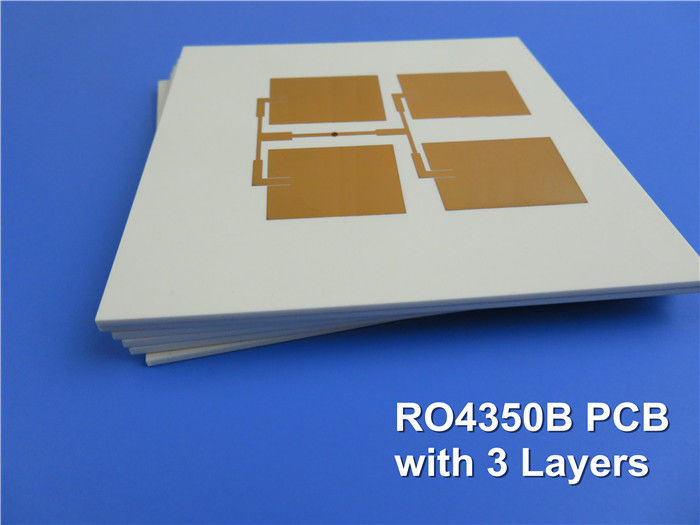

기술 사양
PCB 스택업: 2층 딱딱한 PCB
구리층 1: 35μm
로저스 RO4350B 코어: 0.762 mm (30 mil)
구리층 2: 18μm
프리프레그 결합층 (RO4450F): 0.101 mm (4 mil)
로저스 RO4350B 코어: 0.762 mm (30 mil)
구리층 3: 35μm
보드의 크기는 42.35 mm x 42.35 mm (± 0.15 mm) 이며, 완성된 보드의 두께는 1.7 mm입니다. 최소 5/5 밀리 미터의 흔적 / 공간을 지원하고 최소 구멍 크기는 0.3 mm입니다.완성 된 구리 무게는 1 온스 (1.4 밀리) 는 외부 층과 0.5 온스 (0.7 밀리) 는 내부 층으로, 20 μm의 비아 접착 두께로, 표면 완성도는 ENIG이며, 위에 노란 실크 스크린과 녹색 용접 마스크가 있습니다..
신청서
로저스 RO4350B PCB는 다음과 같은 다양한 응용 프로그램에 적합합니다.
셀룰러 기반 스테이션 안테나 및 전력 증폭기
RF 식별 태그
자동차용 레이더 및 센서
직방송 위성을 위한 LNB
사용 가능성
로저스 RO4350B PCB는 현대 고주파 애플리케이션의 요구 사항을 충족하도록 설계되어 전 세계적으로 제공됩니다.첨단 재료 특성 및 사용자 친화적 인 처리 방식은 엔지니어와 디자이너에게 필수 선택이됩니다..
|
|
