| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

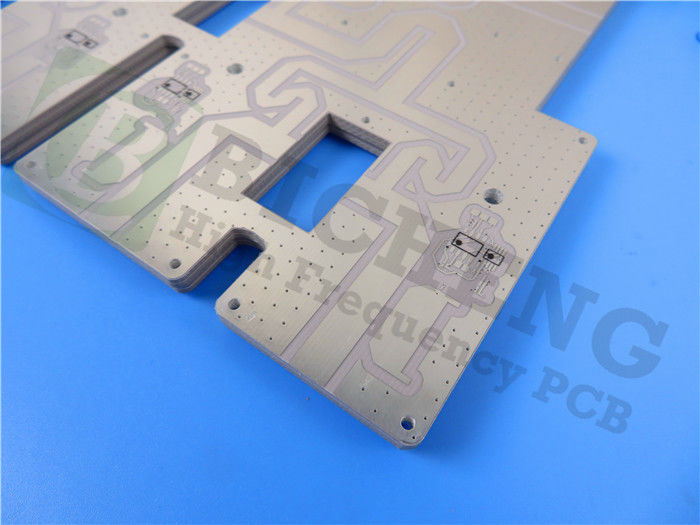

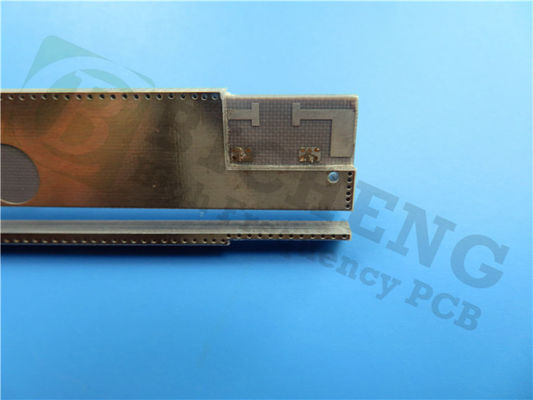

우리는 RF-10 구리 접착 라미네이트를 탑재한 새로 선보인 2층 인쇄 회로판 (PCB) 을 소개합니다RF-10은 세라믹으로 채워진 PTFE와 섬유 유리를 결합하여 예외적인 전기 및 열 성능을 가진 비용 효율적인 기판을 제공합니다..
주요 특징
RF-10 물질은 10GHz에서 10.2 ± 0.3의 변압률과 0의 낮은 방출 인수를 자랑합니다.0025, 그것은 RF 회로 크기를 줄이기 위해 이상적입니다. 0.85 W/mK의 높은 열 전도성은 효과적인 열 관리를 보장합니다.꽉 차있는 차원 허용량은 다층 회로에서 안정성을 향상시킵니다.이 재료는 또한 습도에 저항합니다 (0.08% 흡수) 그리고 안전성과 신뢰성을 보장하는 V-0의 불화성 등급을 가지고 있습니다.
| RF-10 전형적 값 | |||||
| 재산 | 시험 방법 | 단위 | 가치 | 단위 | 가치 |
| Dk @ 10 GHz | IPC-650 25.5.5.1 모드 | 10.2 ± 03 | 10.2 ± 03 | ||
| Df @ 10 GHz | IPC-650 25.5.5.1 모드 | 0.0025 | 0.0025 | ||
| TcK† (-55-150 °C) | IPC-650 25.5.6 | ppm/°C | -370 | ppm/°C | -370 |
| 수분 흡수 | IPC-650 26.2.1 | % | 0.08 | % | 0.08 |
| 껍질 강도 (1온스 RT 구리) | IPC-650 24.8 (연금) | 파운드/인 | 10 | N/mm | 1.7 |
| 부피 저항성 | IPC-650 25.17.1 | MOHm/cm | 6.0 x 107 | MOHm/cm | 6.0 x 107 |
| 표면 저항성 | IPC-650 25.17.1 | 모흐 | 1.0 x 108 | 모흐 | 1.0 x 108 |
| 융통력 (MD) | IPC-650-2.4.4 | PSI | 14,000 | N/mm2 | 96.53 |
| 굽기 강도 (CD) | IPC-650-2.4.4 | PSI | 10,000 | N/mm2 | 68.95 |
| 팽창 강도 (MD) | IPC-650-2.4.19 | PSI | 8,900 | N/mm2 | 62.57 |
| 팽창 강도 (CD) | IPC-650-2.4.19 | PSI | 5,300 | N/mm2 | 37.26 |
| 차원 안정성 | IPC-650 24.39 (어치 후) | % (25 밀리-MD) | -0.0032 | % (25 밀리CD) | -0.0239 |
| 차원 안정성 | IPC-650 24.39 (굽은 후) | % (25 밀리-MD) | -0.0215 | % (25 밀리CD) | -0.0529 |
| 차원 안정성 | IPC-650 24.39 (스트레스 후) | % (25 밀리-MD) | -0.0301 | % (25 밀리CD) | -0.0653 |
| 차원 안정성 | IPC-650 24.39 (어치 후) | % (60 밀리-MD) | -0.0027 | % (60 밀리 CD) | -0.0142 |
| 차원 안정성 | IPC-650 24.39 (굽은 후) | % (60 밀리-MD) | -0.1500 | % (60 밀리 CD) | -0.0326 |
| 차원 안정성 | IPC-650 24.39 (스트레스 후) | % (60 밀리-MD) | -0.0167 | % (60 밀리 CD) | -0.0377 |
| 밀도 (특수 중력) | IPC-650-2.3.5 | g/cm3 | 2.77 | g/cm3 | 2.77 |
| 특정 열 | IPC-650-2.4.50 | J/g°C | 0.9 | J/g°C | 0.9 |
| 열전도성 (무장) | IPC-650-2.4.50 | W/M*K | 0.85 | W/M*K | 0.85 |
| CTE (X-Y 축) (50 ~ 150 °C) | IPC-650 24.41 | ppm/°C | 16-20 | ppm/°C | 16-20 |
| CTE (Z축) (50 ~ 150 °C) | IPC-650 24.41 | ppm/°C | 25 | ppm/°C | 25 |
| 불화성 등급 | 내부 | V-0 | V-0 | ||
PCB 사양
이 PCB는 다음과 같이 구성된 잘 구성된 스택업을 갖추고 있습니다.
- 구리 층 1: 35 μm (1 온스)
- RF-10 코어: 60 mil (1.524 mm)
- 구리 층 2: 35 μm (1 온스)
이 PCB의 전체 크기는 40 mm x 40 mm ± 0.15 mm이며, 완성 된 두께는 1.6 mm입니다. PCB는 최소 7/8 mil의 흔적 / 공간을 지원하며 최소 구멍 크기는 0.4 mm입니다.그것은 두 외부 계층에 1 온스 완공 구리 무게와 20 μm의 비아 접착 두께를 포함.
표면 완성품은 몰입 은으로 되어 있으며, 위쪽에는 검은색의 용접 마스크가 추가되어 있습니다.아래쪽은 실크 스크린이나 용접 마스크가 없는 상태로 남아 있습니다.각 PCB는 높은 품질과 성능을 보장하기 위해 출하 전에 100% 전기 테스트를 거칩니다.
| PCB 재료: | 세라믹으로 채워진 PTFE 및 섬유 유리로 만든 복합물 |
| 명칭: | RF-10 |
| 다이렉트릭 상수: | 10.2 |
| 분산 요인 | 00.0025 10GHz |
| 계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 10밀리 (0.254mm), 20밀리 (0.508mm), 25밀리 (0.635mm), 60밀리 (1.524mm), 125밀리 (3.175mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 비친 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP 등 |
신청서
이 다재다능한 PCB는 다음과 같은 다양한 용도에 적합합니다.
- 마이크로 스트립 패치 안테나
- GPS 안테나
- 패시브 부품 (필터, 커플러, 파워 디바이저)
- 항공기 충돌 방지 시스템
- 위성 부품
품질 보장 및 가용성
이 PCB는 IPC-클래스 2 표준을 충족하고 있으며, 전 세계 배송에 사용할 수 있습니다. 그림은 Gerber RS-274-X 형식으로 공급되며 표준 PCB 설계 프로세스와 호환성을 보장합니다.
RF-10을 통해, 당신은 당신의 고급 RF 애플리케이션에 맞춘 신뢰할 수 있고 고성능 PCB 솔루션을 얻을 수 있습니다.
|
|
