| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

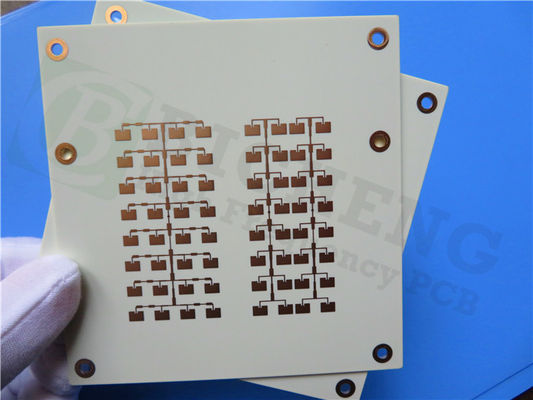

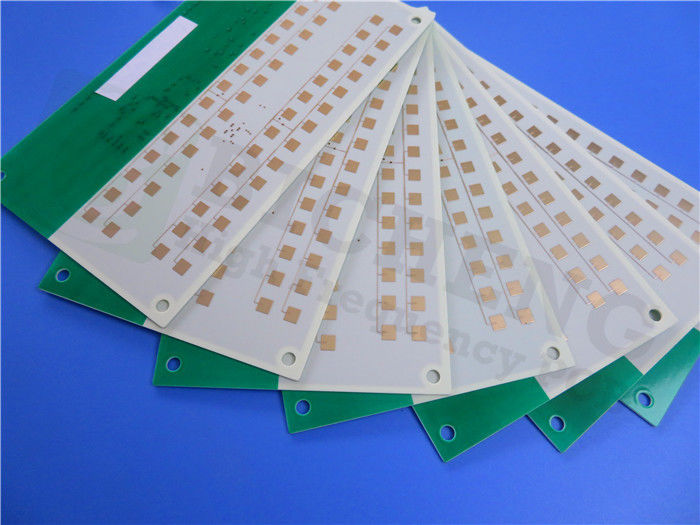

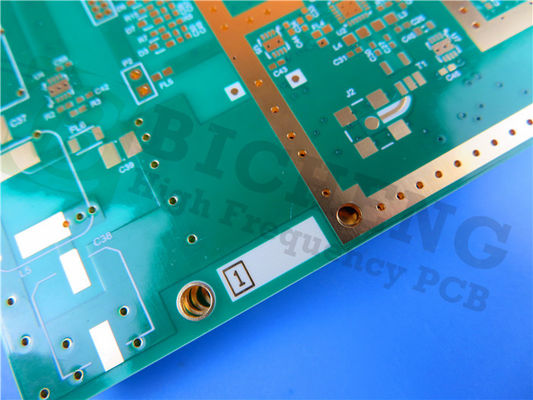

우리는 새로 선보인 3층 인쇄 회로판 (PCB) 을 발표합니다.RO3003는 세라믹으로 채워진 PTFE 복합재료로, 다양한 온도와 주파수에서 변압성 상수 (Dk) 에서 뛰어난 안정성으로 알려져 있습니다.이것은 특히 자동차 레이더, ADAS 및 5G 무선 인프라와 같은 고급 애플리케이션에 적합합니다.
주요 특징
로저스 RO3003는 10 GHz에서 3 ± 0.04의 변압수 상수를 제공하며 0의 낮은 소모 요인을 제공합니다.001, 77 GHz까지의 응용 프로그램에서 신뢰할 수있는 성능을 허용합니다. 0.5 W/mK의 열 전도성과 0.04%의 수분 흡수,이 재료는 효율적인 열 관리와 내구성을 보장합니다.열 팽창 계수 (CTE) 는 구리와 잘 일치하며 17 ppm/°C (X축) 및 16 ppm/°C (Y축) 의 값으로 우수한 차원 안정성을 보장합니다.
| RO3003 전형적 가치 | |||||
| 재산 | RO3003 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.0±0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.001 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -3 | Z | ppm/°C | 10 GHz -50°C150까지°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.06 0.07 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 107 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 107 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 930 823 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | 0.9 | j/g/k | 계산 | ||
| 열전도성 | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55 ~ 288)°C) |
17 16 25 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °CTGA | ASTM D 3850 | ||
| 밀도 | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 12.7 | 내면 | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 연화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
PCB 사양
이 PCB에는 신중하게 설계된 스택업이 있습니다.
- 구리 층 1: 35 μm
- 로저스 RO3003 기판: 30 밀리 (0.762 mm)
- 구리층 2: 35 μm
- RO4450F 본플라이: 4 밀리 (0.102 mm)
- 로저스 RO3003 기판: 30 밀리 (0.762 mm)
- 구리 층 3: 35 μm
이 PCB의 전체 크기는 115 mm x 115 mm입니다. 그것은 5/7 mil의 최소 흔적/공간과 0.35 mm의 최소 구멍 크기를 지원합니다. 실종 비아스가 없습니다. 완성 된 보드의 두께는 1.7 mm입니다.그리고 그것은 1 온스 (1 온스) 의 완공 구리 무게를 가지고 있습니다.4 밀리) 를 외부 층에 배치한다.
이 PCB는 양쪽에 실크 스크린이나 용접 마스크가 없는 벗은 구리 표면 가공을 갖추고 있습니다. 각 보드는 최적의 성능을 보장하기 위해 출하 전에 100% 전기 테스트를 거칩니다.
신청서
이 PCB는 다음과 같은 다양한 용도로 적합합니다.
- 자동차 레이더 애플리케이션
- 세계 위치 위성 안테나
- 셀룰러 통신 시스템 (전력 증폭기 및 안테나)
- 무선 통신용 패치 안테나
- 직접 방송 위성
- 케이블 시스템 데이터 링크
- 원격 계측기
- 파워 백플라인
품질 보장 및 가용성
이 PCB는 IPC-Class 2 표준에 따라 제조되며 전 세계 배송에 사용할 수 있습니다. 그림은 Gerber RS-274-X 형식으로 제공되며 표준 PCB 프로세스와 호환성을 보장합니다.
로저 RO3003로 고주파 애플리케이션에서 안정적인 성능을 얻을 수 있습니다.
|
|
