TC350 PCB는 PTFE, 고열 전도성 세라믹 필러 및 섬유 유리 강화의 독특한 구성을 특징으로하는 로저스 TC350 라미네이트로 제작되었습니다.이 조합은 낮은 삽입 손실과 높은 열 전도성을 가져옵니다., TC350을 고전력 애플리케이션에 최적의 선택으로 만듭니다. 그것의 디자인은 뛰어난 신뢰성과 낮은 작동 온도를 보장합니다. 전력 증폭기와 안테나 시스템에 이상적입니다.
1MHz, 1.8GHz 및 10GHz에서 3.5의 다이 일렉트릭 상수 (Dk) 를 가진 TC350 라미네이트는 다양한 온도에서 우수한 안정성을 유지합니다.이 안정성 은 전력 증폭기 와 안테나 에서 이득 을 극대화 하고 대역폭 손실 을 최소화 하는 데 결정적 이다또한 네트워크 트랜스포머와 윌킨슨 전력 분할기 같은 단계 및 임피던스 민감 장치에 필수적입니다.
주요 특징은 다음과 같습니다.
- 분산 요인: 0.0015 1 MHz에서 0.0018 1.8 GHz에서 0.002 10 GHz에서
- 열 확장 계수 (CTE): x축과 y축에서 7 ppm/°C, z축에서 23 ppm/°C 50 °C에서 150 °C
- Dk의 낮은 열 계수: -9 ppm/°C -40°C에서 140°C
- 높은 열전도: 0.72W/mk
- 수분 흡수: 0.05%
- T260, T288, T300: > 60분
| 재산 | 단위 | 가치 | 메르토드 테스트 |
| 1전기적 특성 | |||
| 다이렉트릭 상수 ( 두께에 따라 달라질 수 있습니다) | |||
| 1MHz | - 네 | 3.50 | IPC TM-650 2.5.5.3 |
| @1.8 GHz | - 네 | 3.50 | 레조넌트 캐비티 |
| @10 GHz | - 네 | 3.50 | IPC TM-650 2.5.5.5 |
| 분산 요인 | |||
| 1MHz | - 네 | 0.0015 | IPC TM-650 2.5.5.3 |
| @1.8 GHz | - 네 | 0.0018 | 레조넌트 캐비티 |
| @10 GHz | - 네 | 0.0020 | IPC TM-650 2.5.5.5 |
| 다이렉트릭의 온도 계수 | - 네 | ||
| TC r @ 10 GHz (-40-150°C) | ppm/oC | -9 | IPC TM-650 2.5.5.5 |
| 부피 저항성 | |||
| C96/35/90 | MΩ-cm | 7.4x106 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 1.4x108 | |
| 표면 저항성 | |||
| C96/35/90 | MΩ | 3.2x107 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 4.3x108 | IPC TM-650 2.5.17.1 |
| 전기력 | 볼트/밀리 (kV/mm) | 780 (31) | IPC TM-650 2.5.6.2 |
| 다이 일렉트릭 분해 | kV | 40 | IPC TM-650 2.5.6 |
| 활 저항 | 초 | >240 | IPC TM-650 2.5.1 |
| 2.열성 특성 | |||
| 분해 온도 (Td) | |||
| 초기 | °C | 520 | IPC TM-650 2.4.24.6 |
| 5% | °C | 567 | IPC TM-650 2.4.24.6 |
| T260 | 분 | >60 | IPC TM-650 2.4.24.1 |
| T288 | 분 | >60 | IPC TM-650 2.4.24.1 |
| T300 | 분 | >60 | IPC TM-650 2.4.24.1 |
| 열 확장, CTE (x,y) 50-150oC | ppm/oC | 7, 7 | IPC TM-650 2.4.41 |
| 열 확장, CTE (z) 50-150oC | ppm/oC | 12 | IPC TM-650 2.4.24 |
| % z축 팽창 (50-260oC) | % | 1.2 | IPC TM-650 2.4.24 |
| 3기계적 특성 | |||
| 껍질 강도 구리 (1 온스 / 35 미크론) | |||
| 열 스트레스 후 | 1kg/in (N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| 높은 온도 (150oC) 에서 | 1kg/in (N/mm) | 9 (1.6) | IPC TM-650 2.4.8.2 |
| 프로세스 후 솔루션 | 1kg/in (N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| 유니 즈 모듈 | kpsi (MPa) | IPC TM-650 2.4.18.3 | |
| 굽기 강도 (기계/크로스) | kpsi (MPa) | 14/10 (97/69) | IPC TM-650 2.4.4 |
| 튼튼성 (기계/십자) | kpsi (MPa) | 11/8 (76/55) | IPC TM-650 2.4.18.3 |
| 압축 모듈 | kpsi (MPa) | ASTM D-3410 | |
| 포이슨 비율 | - 네 | ASTM D-3039 | |
| 4. 물리적 특성 | |||
| 물 흡수 | % | 0.05 | IPC TM-650 2.6.2.1 |
| 밀도, 주변 23oC | g/cm3 | 2.30 | ASTM D792 방법 A |
| 열전도성 | W/mK | 0.72 | ASTMD5470 |
| 특정 열 | J/gK | 0.90 | ASTM D5470 |
| 연화성 | 클래스 | V0 | UL-94 |
| NASA 배출가스, 125oC, ≤10-6 torr | |||
| 전체 질량 손실 | % | 0.02 | NASA SP-R-0022A |
| 수집된 휘발성 동물 | % | 0.01 | NASA SP-R-0022A |
| 수증기 회복 | % | 0.01 | NASA SP-R-0022A |
| PCB 재료: | 직물 유리섬유 강화, 세라믹으로 채워진, PTFE 기반 복합 |
| 명칭: | TC350 |
| 다이렉트릭 상수: | 30.5±0.05 |
| 열전도성 | 0.72 W/m-K |
| 분산 요인 | Df.002@10 GHz |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 10밀리 (0.254mm), 20밀리 (0.508mm), 30밀리 (0.762mm), 60밀리 (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, OSP, Immersion tin 등 |
TC350 PCB는 절단 온도 및 향상된 신뢰성, 우수한 열 분산 및 관리로 혜택을 받는다.이것은 증폭기 및 안테나의 대역폭 활용 및 효율성을 향상시킵니다., 우수한 접착 구멍 신뢰성과 함께

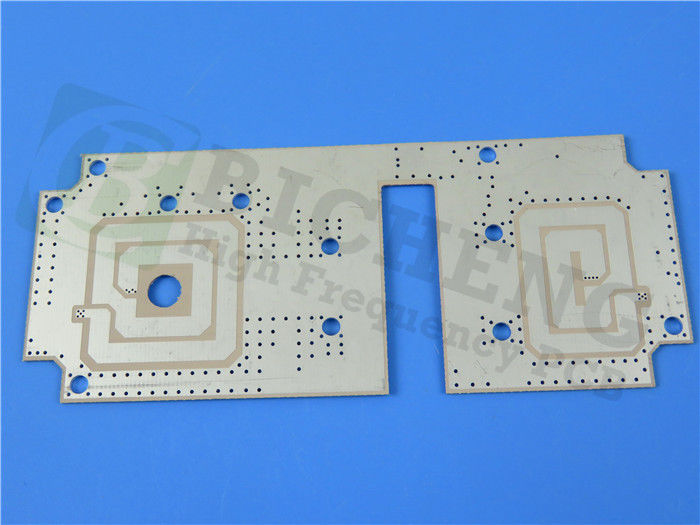

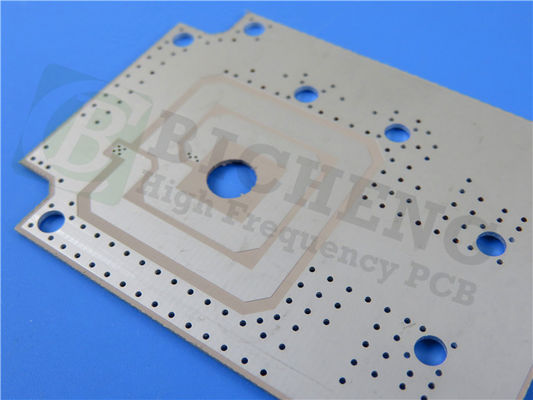

2층의 딱딱한 PCB로 구성되어 있으며, 두 층에 35μm의 구리와 TC350의 0.254 mm (10 mil) 의 핵 두께를 갖추고 있습니다. 보드의 크기는 97.5 mm x 31.7 mm (± 0.0 mm) 입니다.15mm) 의 완공 두께 0.37mm. 최소 흔적 및 공간 요구 사항인 5/5 밀리, 최소 구멍 크기가 0.2mm, 블라인드 비아스가 없습니다. 몰입 금 표면 마무리 (ENEPIG) 는 용접성을 향상시킵니다.
이 PCB는 Gerber RS-274-X 형식의 아트워크와 함께 공급되며 IPC-Class-2 품질 표준을 충족합니다. 전 세계적으로 사용할 수 있으며 전 세계 엔지니어에게 액세스 할 수 있습니다.
전형적인 응용 분야는 전력 증폭기, 필터, 탑에 장착된 증폭기 (TMA), 탑에 장착된 증폭기 (TMB), 다이 일렉트릭 드리프트에 민감한 열순환 안테나,소파 조합기 및 전력 분할기첨단 열 관리 및 우수한 전기 성능으로 TC350 PCB는 현대 전자 설계에 대한 신뢰할 수있는 선택입니다.
|
|
