| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
TP300 PCB는 특유의 TP 열 플라스틱 물질로 제작된 고급 인쇄 회로 보드이며, 고주파 애플리케이션을 위해 특별히 설계되었습니다.TP 라미네이트의 변압층은 세라믹과 폴리페닐렌 산화물 합금 (PPO) 으로 구성됩니다.이 혁신적인 구조는 다이렉트릭 상수를 정확하게 조절 할 수 있습니다.TP300을 광범위한 회로 요구 사항에 적합하게 만드는.
월링 TP의 도입
TP 물질은 산업에서 사용되는 특유의 고주파 열 플라스틱입니다. 그 다이 일렉트릭 층은 세라믹과 폴리페닐렌 산화물 樹脂 (PPO) 로 구성됩니다.유리섬유 강화의 필요성을 제거하는 것다이 일렉트릭 상수는 PPO 樹脂에 세라믹의 비율을 조정하여 세밀하게 조정 할 수 있습니다.이 특수 생산 과정 의 결과 는 탁월 한 다이 일렉트릭 성능 과 탁월 한 신뢰성 이다이 맥락에서 "TP"는 구리 부착이없는 부드러운 표면 물질을 의미하며 "TP-1"는 한 면에 구리 부착이있는 버전을 나타냅니다.그리고 "TP-2"는 양쪽에 구리 접착이 있는 물질을 나타냅니다..
주요 특징
TP300의 결정적인 특징 중 하나는 3에서 25 범위 내에서 선택할 수 있는 조정 가능한 변압전압상수입니다. 일반적인 옵션은 3입니다.0, 4.4, 6.0, 그리고 9.6이 값에 걸쳐 안정적인 성능을 갖는다. 다이 일렉트릭 손실은 10 GHz까지의 최소한의 변동으로 낮으며 고주파 응용 프로그램에서 신뢰할 수있는 작동을 보장합니다.TP300은 -100°C에서 +150°C까지의 장기적인 작동 온도에 견딜 수 있습니다., 낮은 온도에서 탁월한 내성을 제공합니다. 그러나 이것은 변형과 성능 저하로 이어질 수 있으므로 180 ° C를 초과하지 않도록 주의해야합니다.
| 제품 기술 매개 변수 | 제품 모델 및 데이터 시트 | |||||||||||||||
| 제품 특성 | 시험 조건 | 단위 | TP TP-1 TP-2 | |||||||||||||
| 다이 일렉트릭 상수 | 다이렉트릭 상수가 ≤11일 때, 시험 조건은 10GHz입니다. 다이렉트릭 상수가 >11일 때, 시험 조건은 5GHz입니다. |
/ | 30.0±0.06 | 40.4±0.09 | 60.0±0.12 | |||||||||||
| 60.15±0.12 | 90.2±0.18 | 90.6±0.19 | ||||||||||||||
| 100.2±0.2 | 110.0±0.022 | 160.0±0.4 | ||||||||||||||
| 200.0±0.8 | 220.0±0.88 | 250.0±1.0 | ||||||||||||||
| 다이렉트릭 상수는 3.0에서 25 범위 내에서 사용자 정의 할 수 있습니다. | ||||||||||||||||
| 다이렉트릭 일정한 허용량 | 변압수 상수 3.0110 | / | ±2% | |||||||||||||
| 다이렉트릭 상수 11.1160 | / | ±2.5% | ||||||||||||||
| 다이렉트릭 상수 16.1 ∼ 25.0 | / | ±4% | ||||||||||||||
| 손실 타전트 | 손실 대칭 3.0 ∼ 9.5 | 10GHz | / | 0.0010 | ||||||||||||
| 손실 대칭 9.6110 | 10GHz | / | 0.0012 | |||||||||||||
| 손실 대칭 11.1160 | 5GHz | / | 0.0015 | |||||||||||||
| 손실 대칭 16.1250 | 5GHz | / | 0.0020 ∙0.0025 | |||||||||||||
| 다이렉트릭 일정한 온도 계수 | 변압수 상수 3.0 ∼ 9.5 | -55o~150oC | PPM/°C | -50 | ||||||||||||
| 다이렉트릭 상수 9.6160 | -55o~150oC | PPM/°C | -40 | |||||||||||||
| 다이렉트릭 상수 16.1 ∼ 25.0 | -55o~150oC | PPM/°C | -55 | |||||||||||||
| 껍질 강도 | 1 OZ 정상 상태 | N/mm | >0.6 | |||||||||||||
| 1 OZ AC 습도 검사 후 | N/mm | >0.4 | ||||||||||||||
| 부피 저항성 | 500V의 정상 상태 | MΩ.cm | >1×109 | |||||||||||||
| 표면 저항성 | 500V의 정상 상태 | MΩ | >1×107 | |||||||||||||
| 열 팽창 계수 (XY Z) |
다이렉트릭 상수 3.00 ∼ 4.40 | -55o~150oC | PPM/°C | 60,60,70 | ||||||||||||
| 다이렉트릭 상수 4.60 ∼ 6.15 | -55o~150oC | PPM/°C | 50,50,60 | |||||||||||||
| 다이렉트릭 상수 6.16110 | -55o~150oC | PPM/°C | 40,40,55 | |||||||||||||
| 다이렉트릭 상수 11.1160 | -55o~150oC | PPM/°C | 40,40,50 | |||||||||||||
| 다이렉트릭 상수 16.1 ∼ 25.0 | -55o~150oC | PPM/°C | 35,35,40 | |||||||||||||
| 물 흡수 | 20±2°C, 24시간 | % | ≤0.01 | |||||||||||||
| 장기 작동 온도 | 고저온화실 | °C | -100o~150oC | |||||||||||||
| 재료 구성 | 폴리페닐렌산화물, 세라믹, ED 구리 필름과 결합. | |||||||||||||||
| 각기 다른 다이렉트릭 상수를 가진 재료의 밀도 및 열전도 데이터는 다음과 같습니다. | ||||||||||||||||
| 제품 특성 | 단위 | 다이렉트릭 상수 | ||||||||||||||
| 3.0 | 4.4 | 6.0 | 6.15 | 9.6 | 10.2 | 11.0 | 16.0 | 20.0 | 22.0 | 25.0 | ||||||
| 밀도 | g/cm3 | 1.69 | 1.89 | 2.1 | 2.12 | 2.26 | 2.33 | 2.40 | 2.76 | 2.73 | 2.77 | 2.94 | ||||
| 열전도성 | W/(M.K) | 0.40 | 0.44 | 0.55 | 0.55 | 0.65 | 0.67 | 0.70 | 0.80 | 0.85 | 0.90 | 1.0 | ||||
| PCB 재료: | 폴리페닐렌산화물, 세라믹 | ||
| 지정 (TP 시리즈) | 지정 | DK | DF |
| TP300 | 30.0±0.06 | 0.0010 | |
| TP440 | 40.4±0.09 | 0.0010 | |
| TP600 | 60.0±0.12 | 0.0010 | |
| TP615 | 60.15±0.12 | 0.0010 | |
| TP920 | 90.2±0.18 | 0.0010 | |
| TP960 | 90.6±0.2 | 0.0011 | |
| TP1020 | 100.2±0.2 | 0.0011 | |
| TP1100 | 110.0±0.22 | 0.0011 | |
| TP1600 | 160.0±0.32 | 0.0015 | |
| TP2000 | 200.0±0.4 | 0.0020 | |
| TP2200 | 220.0±0.44 | 0.0022 | |
| TP2500 | 250.0±0.5 | 0.0025 | |
| 계층 수: | 단면, 이면 PCB | ||
| 구리 무게: | 1oz (35μm), 2oz (70μm) | ||
| 다이렉트릭 두께 (디렉트릭 두께 또는 전체 두께) | 00.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 7.0mm, 8.0mm, 10.0mm, 12.0mm | ||
| PCB 크기: | ≤150mm × 220mm | ||
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 | ||
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금, ENEPIG 등 | ||

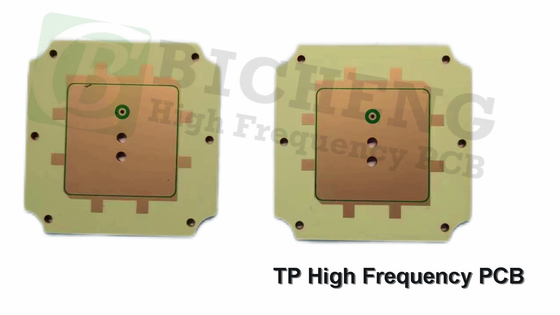

이 PCB는 2층의 딱딱한 구조를 가지고 있으며, 0.5mm TP300 코어와 양쪽에 35μm 구리 층을 갖추고 있습니다. 그 크기는 53.2mm x 66.56mm (± 0.15mm) 입니다.얇은 껍질,0.6mm. 최소 4/7mL의 흔적 및 공간 사양을 지원하고 최소 0.25mm의 구멍 크기를 수용합니다. 표면 완성도는 몰입 은,용접 가능성 및 전반적인 성능을 향상.
그림은 Gerber RS-274-X 형식으로 제공되며 PCB는 IPC-Class-2 품질 표준을 준수합니다. 엔지니어의 접근성을 보장하여 전 세계적으로 사용할 수 있습니다.
전형적 사용법
TP300 PCB의 이상적인 응용 분야는 다음과 같습니다.
- GPS 안테나
- 미사일 탑재 시스템
- 퓨즈
- 소형 안테나
첨단 기능과 높은 신뢰성으로 TP300 PCB는 현대 고주파 전자 설계에 특별한 선택입니다.
|
|
