| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
AD255C PCB에 대한 소개
급변하는 통신 세계에서 재료의 선택은 장치의 성능을 향상시키거나 저하시킬 수 있습니다.유리로 강화된, PTFE 기반 라미네이트는 예외적인 변압 성질과 낮은 손실 성능을 제공합니다. 다양한 마이크로 웨브 및 RF 응용 프로그램에 설계되었습니다.AD255C는 셀룰러 인프라와 자동차 텔레매틱스 분야에 있어 게임 전환이 될 것입니다..
주요 특징 및 사양
저손실 과 높은 효율성

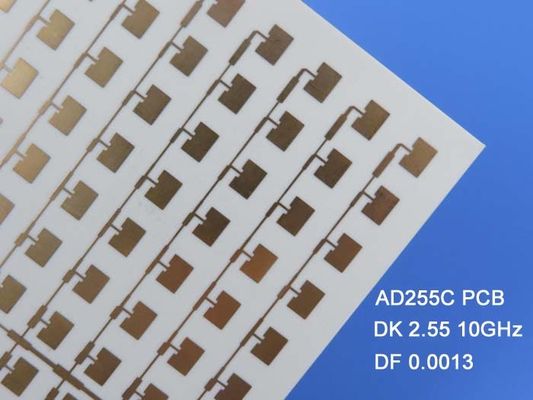

AD255C 기판은 2.55의 변전압률과 10GHz에서 0.0013의 분산 요인으로 설계되었습니다. 이 조합은 최소한의 신호 손실을 보장합니다.고주파 신호의 무결성을 유지하는 데 중요합니다.분해 온도는 500°C를 넘어서고, 재료는 까다로운 열 조건에 견딜 수 있어 장기 사용에 안정적입니다.
성능 에 맞춘 것

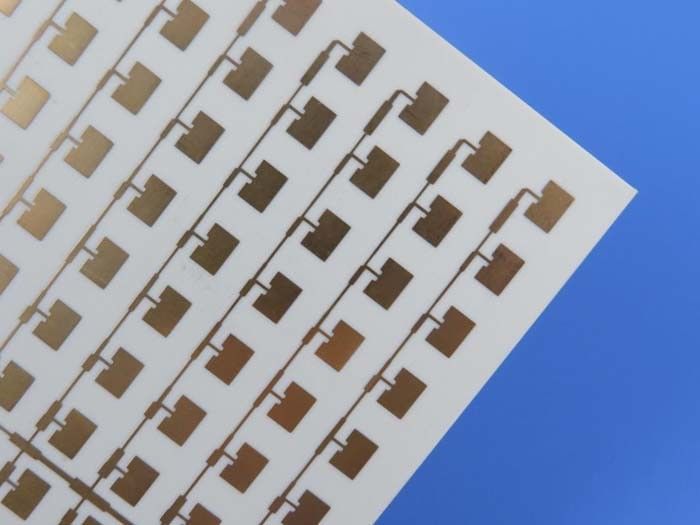

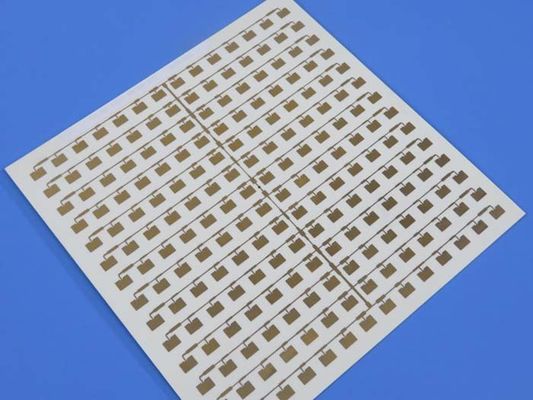

이 PCB는 1.1mm의 완공 두께와 1oz의 구리 무게를 가진 2층의 딱딱한 스택업이 있습니다.이 구조 는 기계적 견고성 을 향상 시키는 것 뿐 아니라 강력 한 전기적 성능 을 보장 해 준다, 통신 장치가 원활하게 작동하도록 보장합니다.
습도 및 열 저항성
수분 흡수율은 0.03%에 불과하며, AD255C PCB는 다양한 조건에서 일관된 성능을 보장하는 환경적 도전에 저항하도록 설계되었습니다.열 특성은 주목할 만합니다., X축에서 34 ppm/°C, Y축에서 26 ppm/°C의 열 팽창 계수 (CTE) 를 가지고 있으며, 이는 그 단계 안정성에 기여합니다.
| 전기적 특성 | AD255C | 단위 | 시험 조건 | 시험 방법 | |
| PIM (30mil/60mil) | -159/-163 | dBc | 1900MHz에서 반사된 43dBm 스파이드 톤, S1/S1 | 로저스 내부 50오엄 | |
| 다이렉트릭 상수 (과정) | 2.55 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.5.5.3) |
| 다이렉트릭 상수 (디자인) | 2.60 | - | C-24/23/50 | 10 GHz | 마이크로 스트립 차차 단계 길이는 |
| 분산 요인 (과정) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 |
| 다이렉트릭 상수의 열 계수 | -110 | ppm/oC | 0°C ~ 100°C | 10 GHz | IPC TM-650 2.5.5.5 |
| 부피 저항성 | 7.4 x 108 | 모함-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| 표면 저항성 | 3.6 x 107 | 모흐 | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| 전기 강도 (연속 강도) | 911 | V/mil | - | - | IPC TM-650 2.5.6.2 |
| 다이 일렉트릭 분해 | >40 | kV | D-48/50 | X/Y 방향 | IPC TM-650 2.5.6 |
| 열 특성 | |||||
| 분해 온도 (T)d) | >500 | ̊C | 2시간 @ 105°C | 5% 가량 감소 | IPC TM-650 2.3.40 |
| 열 확장 계수 - x | 34 | ppm/ ̊C | - | -55°C ~ 288°C | IPC TM-650 2.4.41 |
| 열 확장 계수 - y | 26 | ppm/ ̊C | - | -55°C ~ 288°C | IPC TM-650 2.4.41 |
| 열 확장 계수 - z | 196 | ppm/ ̊C | - | -55°C ~ 288°C | IPC TM-650 2.4.41 |
| 열전도성 | 0.35 | W/mK | - | z 방향 | ASTM D5470 |
| 델라미네이션 의 시간 | >60 | 분 | 받은 상태 | 288 ̊C | IPC TM-650 2.4.24.1 |
| 기계적 특성 | |||||
| 열 스트레스 후 구리 껍질 강도 | 2.4 (13.6) |
N/mm (lbs/in) | 10s @ 288 ̊C | 35μm 포일 | IPC TM-650 2.4.8 |
| 굽기 강도 (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
| 튼튼성 (MD/CMD) | 8.1/6.6 (55.8/45.5) | MPa (ksi) | 23°C/50% RH | - | ASTM D3039/D3039-14 |
| 플렉스 모듈 (MD/CMD) | 930/818 (6,412/5,640) | MPa (ksi) | 25°C ± 3°C | - | IPC-TM-650 시험 방법 2.4.4 |
| 차원 안정성 (MD/CMD) | 00.03/0.07 | 밀스/인치 | 에치 + 베이크 후 | - | IPC-TM-650 2.4.39a |
| 물리적 특성 | |||||
| 발화성 | V-0 | - | - | - | UL-94 |
| 수분 흡수 | 0.03 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
| 밀도 | 2.28 | g/cm3 | C-24/23/50 | - | ASTM D792 |
| 특정 열 용량 | 0.813 | J/g°K | 105°C에서 2시간 | - | ASTM E2716 |
AD255C 안테나 PCB의 장점
증진 된 신호 완전성
AD255C PCB는 안테나 애플리케이션에 매우 중요한 삽입 손실과 수동적 인터모들레이션 (PIM) 을 최소화하도록 설계되었습니다.이 PCB는 명확하고 신뢰할 수있는 통신을 보장합니다., 기본 스테이션 안테나에 필수적입니다.
호환성 및 신뢰성
표준 PTFE 기반 PCB 처리 기술과의 호환성은 기존 제조 작업 흐름에 쉽게 통합 할 수 있습니다.높은 산업 표준을 충족하는 제품을 받는 것을 보장합니다..
| PCB 재료: | 유리로 강화된 PTFE 기반 복합물 |
| 명칭: | AD255C |
| 다이렉트릭 상수: | 2.55 (10 GHz) |
| 분산 요인 | 0.0013 (10 GHz) |
| 계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께: | 20밀리 (0.508mm), 30밀리 (0.762mm), 40밀리 (1.016mm), 60밀리 (1.524mm), 125밀리 (3.175mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금 접착 등 |
신청서
AD255C의 다재다능성 때문에 다음과 같은 광범위한 응용 분야에 적합합니다.
- 셀룰러 인프라 기지 스테이션 안테나: 강력한 이동 통신 네트워크를 유지하기 위해 필수적입니다.
- 자동차 텔레매틱스 시스템: 현대 차량에 대한 연결 및 내비게이션 솔루션을 제공합니다.
- 상업용 위성 라디오 안테나: 위성 통신을 위한 고결성 신호 전송을 보장합니다.
결론
마이크로파와 RF용 PCB를 선택할 때 AD255C 안테나 PCB는 최고의 경쟁자로 떠오릅니다.그것은 현대 통신의 엄격한 요구 사항을 충족하도록 조정되었습니다.AD255C로 프로젝트를 향상시키고 비교할 수 없는 성능과 신뢰성을 경험하세요.
여러분이 셀룰러 기반시설이나 위성 통신에 종사하든 AD255C는 뛰어난 신호 무결성과 효율성을 위한 최적의 솔루션입니다.PCB 프로젝트에 대한 어떤 조사가있는 경우 오늘 저희에게 연락.
|
|
