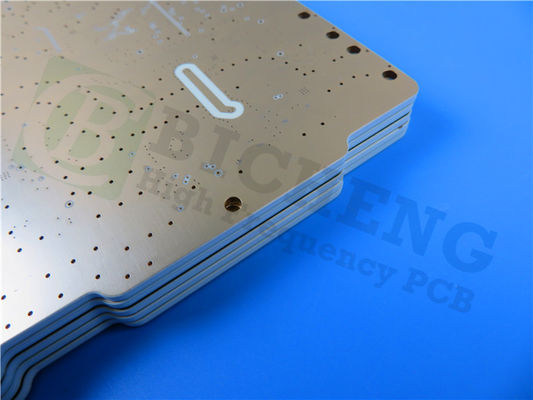

Kappa 438 PCB 40mil 2층 RF 회로 전자기 없는 니켈과 몰입 금 (ENIG)

설명
소재: 로저스 코어 카파 438 레이어 총수: 2 층
PCB 사이즈: 91.17mm x 51.36mm=1개, +/- 0.15mm PCB 두께: 1.1 밀리미터
구리 중량: 1 온스 (1.4 밀리) 외층 표면 마감: 무전해 니켈 및 침지 금(ENIG)
강조하다:

2층 RF 회로

,

438 PCB

,

40mil RF 회로

카파 438 PCB는 로저스의 혁신적인 유리로 강화된 탄화수소 세라믹 시스템으로 설계되었습니다.비용 효율적인 제조 프로세스를 유지하면서 우수한 고주파 성능을 제공합니다.이 저손실 물질은 표준 에포시 / 유리 (FR-4) 제조 기술과 호환되며 광범위한 응용 분야에 이상적인 선택입니다.UL 94 V-0 불 retardant 등급과 납 없는 용매 호환성, Kappa 438는 현대 전자 장치의 요구 사항을 충족하도록 설계되었습니다. 표준 두께는 10, 20, 30, 40 및 60 밀리입니다.



카파 438 라미네이트는 FR-4 산업 규격에 부합하는 변압성 상수 (Dk) 를 갖추고 있으며, 기존 FR-4 디자인의 원활한 변환을 촉진하여 향상된 전기 성능을 달성합니다.



주요 특징

카파 438는 4의 Dk를 포함하여 강력한 특징을 제공합니다.38FR-4 표준을 충족시키기 위해 특별히 제작 된 이 재료는 전통적인 FR-4에 비해 더 긴 Dk 및 두께 허용도를 자랑하며 일관된 성능을 보장합니다.



42ppm/°C의 낮은 Z축 열 확장 계수 (CTE) 와 280°C 이상의 높은 유리 전환 온도 (Tg), Kappa 438은 까다로운 조건에서 신뢰성을 위해 설계되었습니다.다이렉트릭 상수의 열 계수는 -50°C에서 150°C의 온도 범위 내에서 -21ppm/°C입니다.또한 Kappa 438는 UL 94-V0의 염화성 요구 사항을 충족합니다.



재산 전형적 가치 카파 438 방향 단위 조건 시험 방법
다이 일렉트릭 상수 4.38 Z - 2.5 GHz 차분 단계 길이의 방법
분산 요인 갈색, d 0.005 Z - 10 GHz/23°C IPC-TM-650 2.5.5.5
다이렉트릭 상수의 열 계수 e -21 - ppm/°C 10 GHz (-50~150°C) 수정된 IPC-TM-650 2.5.5.5
부피 저항성 2.9 x 109 - MΩ•cm COND A IPC-TM-650 2.5.17.1
표면 저항성 6.2 x 107 - COND A IPC-TM-650 2.5.17.1
전기력 675 Z V/mil - IPC-TM-650 2.5.6.2
팽창 강도 16 12 MD CMD kpsi - ASTM D3039/D3039-14
굽기 힘 25 19 MD CMD kpsi - IPC-TM-650 2.4.4
차원 안정성 -0.48-0.59 MD CMD mm/m - IPC-TM-650 2.4.39a
열 팽창 계수 13 X ppm/°C -55~288°C IPC-TM-650 2.4.41
16 Y
42 Z
열전도성 0.64 Z W/(m.K) 80°C ASTM D5470
델라미네이션까지의 시간 (T288) >60 - 288°C IPC-TM-650 2.4.24.1
Tg >280 - °C TMA - IPC-TM-650 2.4.24.3
Td 414 - °C - IPC-TM-650 2.3.40
수분 흡수 0.07 - % 24/23 IPC-TM-650 2.6.2.1
유니 즈 모듈 2264 2098 MD CMD kpsi - ASTM D3039/D3039-14
플렉스 모듈 2337 2123 MD CMD kpsi - IPC-TM-650 2.4.4
굴복 0.03 - % - IPC-TM-650 2.4.22C
트위스트 0.08 - % - IPC-TM-650 2.4.22C
열 스트레스 후 구리 껍질 강도 5.8 - 파운드/인 1온스 (35μm) 필름 IPC-TM-650 2.4.8
발화성 V-0 - - - UL 94
특수 중력 1.99 - g/cm3 - ASTM D792
납 없는 공정 호환성 - - -



이점

카파 438 PCB는 몇 가지 중요한 장점을 제공합니다.



- 표준 FR-4 프로세스에 따라 제조 및 조립의 용이성.


- 전기 성능이 향상된 기존 FR-4 설계의 간편한 전환을 허용하는 Dk를 통해 설계 유연성.


- 다양한 애플리케이션에서 일관성 있는 회로 성능


- 전체적인 내구성에 기여하는 장판 된 구멍 신뢰성 향상


- 자동화 된 조립 과정과 호환성, 생산의 효율화



PCB 재료: 유리로 강화된 탄화수소 세라믹
명칭: 카파 438
다이렉트릭 상수: 4.38
계층 수: 이중층, 다층, 하이브리드 PCB
구리 무게: 0.5oz (17μm), 1oz (35μm)
PCB 두께: 20밀리 (0.508mm), 30밀리 (0.762mm), 40밀리 (1.016mm), 60밀리 (1.524mm)
PCB 크기: ≤400mm × 500mm
용접 마스크: 녹색, 검은색, 파란색, 노란색, 빨간색 등
표면 마감: 구리, HASL, ENIG, OSP 등



Kappa 438 PCB 40mil 2층 RF 회로 전자기 없는 니켈과 몰입 금 (ENIG) 0



사양

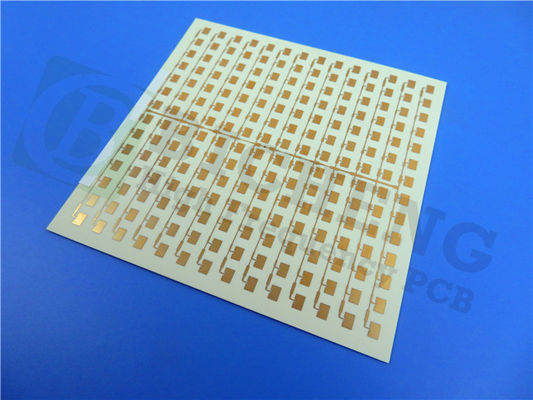

이 PCB 스택업은 2층 딱딱한 디자인으로 구성되어 있으며, 35μm의 구리 1층, 1.016mm (40m) 의 로저스 코어 카파 438 및 35μm의 구리 2층을 갖추고 있습니다.



보드 크기는 91.17 mm x 51.36 mm이며, 허용 범위는 +/- 0.15 mm입니다. 최소 흔적 / 공간은 4/7 mils로 설정되며 최소 구멍 크기는 0.25 mm입니다.



완성 된 보드의 두께는 1.1 mm이며, 외부 층의 완공 구리 무게는 1 온스 (1.4 밀리) 이다.그리고 표면 마감은 몰입 금 (ENIG) 을 가진 전극 없는 니켈입니다..



이 PCB 는 위쪽 에는 흰색 의 실크 스크린 이 있고, 아래쪽 에는 없읍니다. 위쪽 은 파란색 의 용접 마스크 로 덮여 있으며, 아래쪽 에는 용접 마스크 가 없습니다.각 PCB는 신뢰성을 보장하기 위해 운송 전에 100% 전기 테스트를 거칩니다..



표준 및 사용 가능성

Kappa 438 PCB는 고품질 표준에 따라 제조되며, 그림 유형은 Gerber RS-274-X입니다.다양한 애플리케이션에서 안정적인 성능을 보장합니다.이 제품은 전 세계적으로 사용 가능하므로 다양한 전자 요구 사항에 적합합니다.



전형적 사용법

카파 438 PCB는 다음과 같은 수많은 응용 분야에 이상적입니다.



- 통신사 수준의 Wi-Fi 및 라이선스 보조 액세스 (LAA)
- 소형전지 및 분산 안테나 시스템 (DAS)
- 차량에서 차량과 차량에서 인프라 통신 (V2X)
- 스마트 가정 장치 및 무선 계측기와 같은 사물 인터넷 (IoT) 세그먼트
