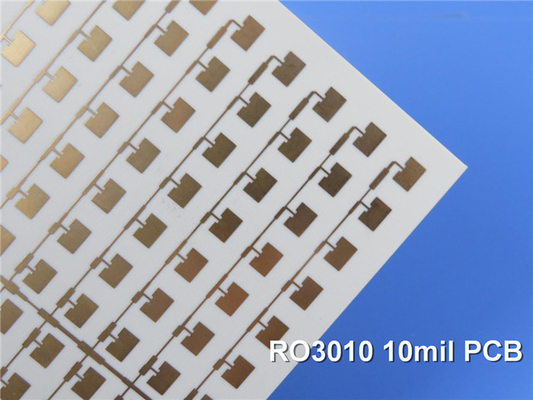

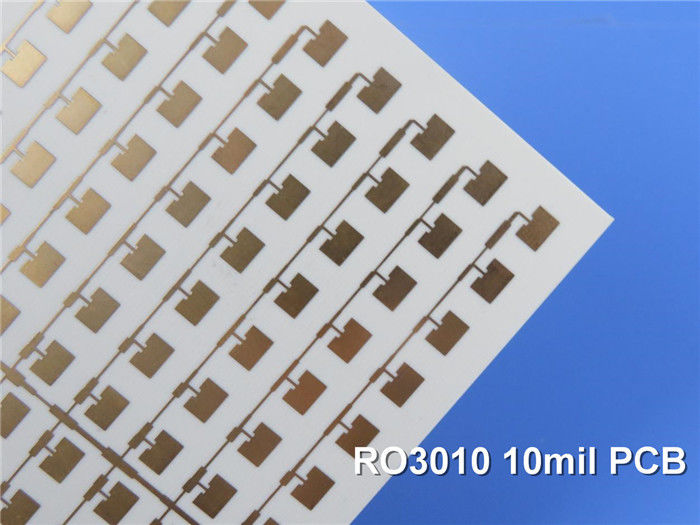

제품 상세 정보:
|
| 소재: | Rogers RO3010 기판 | 레이어 총수: | 2 층 |
|---|---|---|---|
| PCB 사이즈: | 60.8mm x 35.4mm=1PCS | PCB 두께: | 0.32 밀리미터 |
| 구리 중량: | 1 온스 (1.4 밀리) 외층 | 표면 마감: | 침수 실버 |
| 강조하다: | 10밀리 로저스 PCB,RF 회로 로저스 PCB,몰입 은 로저스 PCB |
||
고성능 로저스 RO3010 PCB를 소개합니다. 뛰어난 전기 및 기계적 안정성을 요구하는 고급 애플리케이션을 위해 설계되었습니다.이 2층 단단한 PCB는 로저스 RO3010의 우수한 특성을 활용합니다., 고 다이 일렉트릭 상수와 광범위한 주파수 범위에서 탁월한 신뢰성을 제공하는 세라믹으로 채워진 PTFE 복합재. 회로 소형화에 이상적입니다.이 PCB는 비용 효율성을 유지하면서 설계도를 향상시키고자 하는 엔지니어에게 완벽합니다..
주요 특징
- 높은 변압성 상수: 10 GHz/23°C에서 10.2 ± 0.30, 효과적인 신호 무결성을 보장합니다.
- 낮은 분산 요인: 0.0022 10 GHz/23°C에서 신호 손실을 최소화합니다.
- 열 안정성: -55 ~ 288 °C, 열 팽창 계수는 13 ppm/°C (X), 11 ppm/°C (Y), 16 ppm/°C (Z) 이다.
- 높은 열 안정성: Td > 500 °C, 높은 온도 응용 프로그램을 지원합니다.
- 우수한 열 전도성: 효율적인 열 분비를 위해 0.95 W/mK
- 최소 수분 흡수: 0.05%, 다양한 환경에서 신뢰성을 향상시킵니다.
- 넓은 작동 범위: -40°C에서 +85°C의 환경에 적합합니다.
| RO3010 전형적 가치 | |||||
| 재산 | RO3010 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 100.2±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 11.2 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -395 | Z | ppm/°C | 10 GHz -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.35 0.31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 105 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 105 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | 0.8 | j/g/k | 계산 | ||
| 열전도성 | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55~288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 밀도 | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 9.4 | 내면 | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
이점
- 차원 안정성: 재료의 팽창은 구리와 밀접하게 일치하여 다층 설계에서 신뢰성을 보장합니다.
- 비용 효율적 인 제조: 경제적인 라미네이트 가격 결정은 대용량 생산을 지원합니다.
- 다재다능한 애플리케이션: 자동차 레이더에서 통신에 이르기까지 다양한 애플리케이션에 적합합니다.
PCB 사양
이 PCB는 크기가 60.8 mm x 35.4 mm입니다. 그것은 2 층의 딱딱한 PCB로 구성되어 있으며, 35 μm 구리의 두 층 사이에 10 mil (0.254 mm) 로저스 RO3010 기판을 포함합니다.완성된 보드의 두께는 0.32mm, 외부 층에 구리 무게 1 온스 (1.4 밀리) 로 판은 실크 스크린 또는 용접 마스크가 없으며 레이저 절단 프로필을 사용하여 설계되었습니다.
예술 작품 과 표준
이 PCB는 IPC-Class-2 표준을 준수하는 Gerber RS-274-X 형식의 그림으로 제공됩니다.이러한 산업 표준에 대한 준수는 전문적인 응용 프로그램의 요구 사항을 충족하는 고품질 제품을 보장합니다..
사용 가능성
우리의 로저 RO3010 PCB는 전 세계 배송에 사용할 수 있습니다. 엔지니어와 디자이너들이 장소에 상관없이 이 첨단 기술을 이용할 수 있도록 합니다.이 글로벌 가용성은 광범위한 프로젝트와 응용 프로그램을 지원합니다..
전형적 사용법
- 자동차 레이더 시스템
- 글로벌 위치 위성 안테나
- 셀룰러 통신 (전력 증폭기 및 안테나)
- 무선 통신 패치 안테나
- 직접 방송 위성
- 케이블 네트워크용 데이터 링크 시스템
- 원격 계측기 읽기 시스템
- 전력 배후
