10밀리 TLY-5Z PCB 2층 몰입 금 IPC 2급 표준

10mil TLY-5Z PCB 2-Layer Immersion Gold IPC-Class-2 Standard
10mil TLY-5Z PCB 2-Layer Immersion Gold IPC-Class-2 Standard 10mil TLY-5Z PCB 2-Layer Immersion Gold IPC-Class-2 Standard

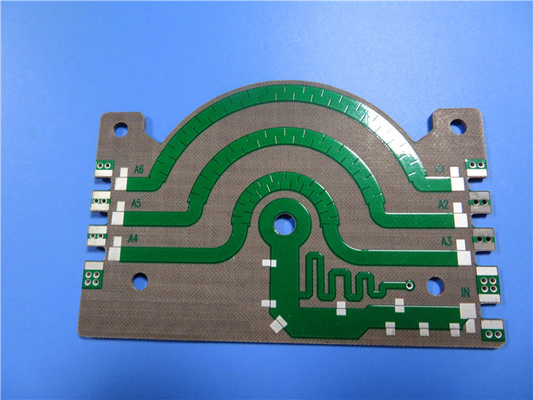

큰 이미지 :  10밀리 TLY-5Z PCB 2층 몰입 금 IPC 2급 표준

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
결제 및 배송 조건:
최소 주문 수량: 1pcs
가격: USD9.99-99.99/PCS
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8~9 일
지불 조건: T/T
공급 능력: 5000PCS / 월
상세 제품 설명
소재: TLY-5Z 레이어 총수: 2 층
PCB 사이즈: 90.17mm x 41.36mm=1개, +/- 0.15mm PCB 두께: 0.3 밀리미터
구리 중량: 1 온스 (1.4 밀리) 외층 표면 마감: 침지 금

경쟁적인 항공 우주 공학 환경에서 혁신적이고 가볍고 열적으로 안정적인 재료의 필요성은 그 어느 때보다 중요합니다. TLY-5Z PCB는 선도적인 솔루션으로 떠오르고 있습니다.고성능 애플리케이션의 까다로운 요구사항을 충족시키기 위해 특별히 제작된이 기사에서는 TLY-5Z PCB의 주요 기능, 이점 및 응용 분야에 대해 자세히 설명하고 엔지니어 및 제조업체에 대한 필수 선택이 무엇인지 강조합니다.



TLY-5Z 라미네이트 소개

TLY-5Z PCB는 유리로 채워진 PTFE 복합재로 제작되어 있으며, 이 독특한 구성은 뛰어난 차원 안정성과 열 성능을 제공합니다.무게 절감이 중요한 항공 우주 부품에 이상적입니다..



TLY-5Z PCB의 주요 특성

TLY-5Z는 업계에서 두드러지게 보이게 하는 인상적인 사양을 자랑합니다.



- 다이 일렉트릭 상수 (Dk): 1.9 GHz 및 10 GHz에서 2.20 ± 0.04, 최소 신호 손실을 보장합니다.


- 분산 요인 (Df): 1.9 GHz에서 0.001 및 10 GHz에서 0.0015, 에너지 효율을 향상시킵니다.


- 열 안정성: -55°C에서 150°C의 온도 범위에서 -72ppm/°C의 다이 일렉트릭 상수 (TcDK) 의 열 계수와 함께 극한 조건에서도 신뢰할 수있는 성능을 제공합니다.


- 수분 흡수: 수분 흡수는 0.03%에 불과하며 습한 환경에서 내구성을 보장합니다.


- 다이 일렉트릭 파업 전압: 45kV, 안전과 신뢰성을 보장합니다.



재산 시험 방법 단위 가치 단위 가치
Dk @ 1.9 GHz IPC-650 25.5.5.1 모드   20.20+/- 0.04   20.20+/- 0.04
Df @ 1.9 GHz IPC-650 25.5.5.1 모드   0.001   0.001
Df @ 10 GHz IPC-650 25.5.5.1 모드   0.0015   0.0015
Tc(D) K (-55 ~ 150°C) IPC-650 25.5.6 모드 ppm/°C -72 ppm/°C -72
다이 일렉트릭 분해 전압 IPC-650 25.6 kV 45 kV 45
다이 일렉트릭 강도 IPC-650 25.6.2 V/mil 770 V/mm 30,315
수분 흡수 IPC-650 26.2.1 % 0.03 % 0.03
껍질 강도 (1온스 구리) IPC-650 24.8 파운드/인치 7 N/mm 1.3
부피 저항성 IPC-650 25.17.1 MOHMS/cm 10^9 MOHMS/cm 10^9
표면 저항성 IPC-650 25.17.1 모프스 10^8 모프스 10^8
팽창 강도 (MD) IPC-650 24.18.3 PSI 9137 N/mm2 63
팽창 강도 (CD) IPC-650 24.18.3 PSI 9572 N/mm2 66
튼튼성 모듈 (MD) IPC-650 24.18.3 PSI 182,748 N/mm2 1260
튼튼성 모듈 (CD) IPC-650 24.18.3 PSI 165,344 N/mm2 1140
연장 (MD) IPC-650 24.18.3 % 6 % 6
연장 (CD) IPC-650 24.18.3 % 6.9 % 6.9
플렉스 강도 (MD) ASTM D790 PSI 10,300 N/mm2 71
플렉스 강도 (CD) ASTM D790 PSI 11,600 N/mm2 80
플렉스 모듈 (MD) ASTM D790 PSI 377,100 N/mm2 2600
플렉스 모듈 (CD) ASTM D790 PSI 432,213 N/mm2 2980
차원 안정성 (MD) IPC-650 24.39 (굽은) % (10m) -0.05 % (30m) -0.05
차원 안정성 (CD) IPC-650 24.39 (굽은) % (10m) -0.17 % (30m) -0.11
차원 안정성 (MD) IPC-650 24.39 (스트레스) % (10m) -0.07 % (30m) -0.07
차원 안정성 (CD) IPC-650 24.39 (스트레스) % (10m) -0.22 % (30m) -0.14
밀도 (특수 중력) IPC-650 23.5 g/cm3 1.92 g/cm3 1.92
특정 열 IPC-650 24.50 J/g°C 0.95 J/g°C 0.95
열전도성 IPC-650 24.50 W/M*K 0.2 W/M*K 0.2
CTE (x-y) (50 - 150°C) IPC-650 24.41 ppm/oC 30 ~ 40 ppm/oC 30 ~ 40
CTE (z) (50 - 150°C) IPC-650 24.41 ppm/oC 130 ppm/oC 130
단단함 ASTM D2240 (더로미터) - 68 - 68
UL-94 발화성 등급 UL-94   V-0   V-0



TLY-5Z 를 선택 하는 것 의 이점

TLY-5Z PCB는 다음과 같은 중요한 장점을 제공합니다.



낮은 Z축 CTE

130ppm/°C의 낮은 Z축 열 팽창 계수 (CTE) 는 신뢰할 수있는 전기 연결을 유지하는 데 결정적인 구멍을 통해 접착 된 팽창 관련 스트레스를 최소화합니다.



가벼운 디자인

밀도가 1.92g/cm3로 TLY-5Z는 매우 가볍고, 모든 그램이 중요한 항공우주용품에 적합합니다.



탁월 한 기계적 특성

TLY-5Z는 9,137 psi (MD) 와 9,572 psi (CD) 의 팽창 강도와 함께 인상적인 기계 강도를 나타냅니다. 껍질 강도는 7 lbs / inch이며 견고한 층 접착을 보장합니다.



건축 세부 사항: TLY-5Z 를 특별 하게 만드는 것



이 2층 딱딱한 PCB는 다음과 같은 특징을 가지고 있습니다.


- 구리 층 1: 35 μm
- TLY-5Z 레이어: 0.254mm (10mL)
- 구리층 2: 35 μm



크기는 90.17mm x 41.36mm이며, 이 PCB는 최소 5/6m의 흔적/공간과 최소 0.2mm의 구멍 크기를 지원하는 정밀성을 위해 설계되었습니다.모든 보드는 출하 전에 100% 전기 테스트를 받습니다., 품질과 신뢰성을 보장합니다.



PCB 재료: 세라믹, PTFE 및 섬유유로 만든 복합재
명칭: TLY-5Z
다이렉트릭 상수: 2.20 +/- 0.04 (1.9GHz)
분산 요인 0.0015 (10GHz)
계층 수: 이면 PCB, 다층 PCB, 하이브리드 PCB
구리 무게: 0.5oz (17μm), 1oz (35μm)
라미네이트 두께: 10밀리 (0.254mm), 20밀리 (0.508mm), 30밀리 (0.762mm), 60밀리 (1.524mm)
PCB 크기: ≤400mm × 500mm
용접 마스크: 녹색, 검은색, 파란색, 노란색, 빨간색 등
표면 마감: 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금 접착 등



10밀리 TLY-5Z PCB 2층 몰입 금 IPC 2급 표준 0



항공우주 및 그 밖의 분야에서의 응용

TLY-5Z PCB는 특히 다음과 같은 용도로 적합합니다.


- 항공 우주 부품: 가벼운 무게와 열 안정성 특성으로 신뢰성이 중요한 항공기 시스템에 이상적입니다.


- 저중량 안테나: 엄격한 무게 제약 하에서 수행해야 안테나에 완벽한.


- RF 패시브 컴포넌트: 낮은 방출 요인은 성능을 향상시키고 신호 무결성을 보장합니다.



결론: TLY-5Z PCB 기술의 미래 전망

항공우주 산업이 계속 발전함에 따라 TLY-5Z PCB는 가볍고 열적으로 안정적인 솔루션에서 중요한 발전을 나타냅니다.탄탄한 건축과 경쟁력 있는 가격으로, 엔지니어와 제조업체의 필수 도구가 됩니다.



TLY-5Z PCB와 함께 무게와 강도의 완벽한 균형을 발견하고 새로운 높이로 프로젝트를 올립니다. 온라인에서이 PCB를 주문하는 방법에 대한 자세한 내용은 오늘 저희에게 연락하십시오!



10밀리 TLY-5Z PCB 2층 몰입 금 IPC 2급 표준 1
