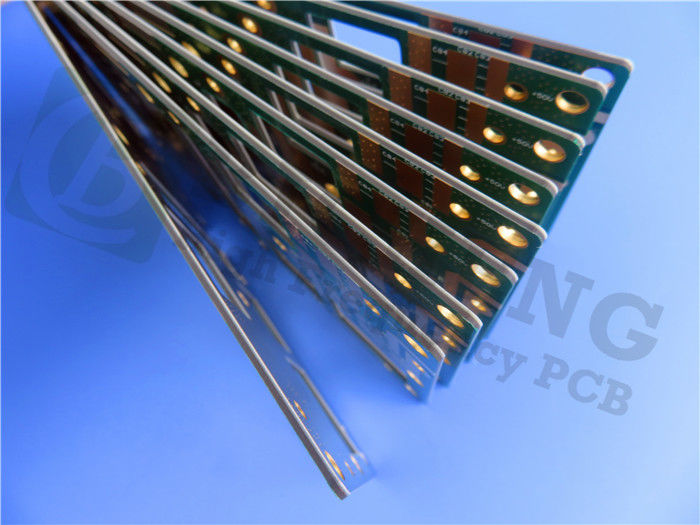

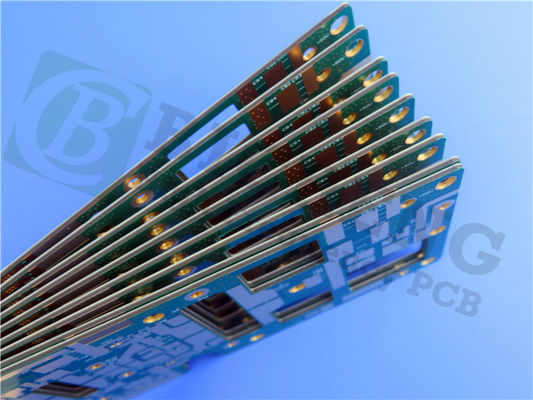

15 밀리 TMM10 PCB 2층 몰입 금 패치 안테나

로저스 TMM10 PCB를 소개합니다. 뛰어난 신뢰성과 성능을 요구하는 고주파 애플리케이션을 위해 설계된 최고의 솔루션입니다.,TMM10은 스트립 라인 및 마이크로 스트립 구성을 위해 특별히 설계되었습니다.PTFE와 세라믹 기판의 장점을 기계적 특성 및 생산 기술 제한 없이 제공합니다..

주요 특징

- 다이 일렉트릭 상수 (Dk): 10 GHz에서 9.20 ± 0.23, 고주파 애플리케이션에 최적의 신호 무결성을 보장합니다.


- 분산 요인: 0.0022 10 GHz에서 에너지 손실을 최소화하고 회로 효율을 향상시킵니다.


- Dk의 열 계수: -38 ppm/°K, 다양한 온도에서 안정성을 제공합니다.


- 열 확장: 열 확장 계수는 구리와 일치하여 21 ppm/K (X축과 Y축) 및 20 ppm/K (Z축) 의 값으로 열 사이클 중에 스트레스를 줄입니다.


분해 온도 (Td): 425 °C TGA, 고온 환경에 적합합니다.


- 열전도: 0.76W/m·K, 효율적인 열관리를 촉진합니다.


- 두께 범위: 0.0015에서 0.500 인치 ± 0.0015 ′′까지 두께로 제공됩니다.

이점

- 기계적 탄력성: TMM10의 기계적 특성은 몰래와 차가운 흐름에 효과적으로 저항하여 까다로운 응용 프로그램에서 장기적인 신뢰성을 보장합니다.


- 화학 저항성: 재료의 화학 물질에 대한 저항성은 제조 과정에서 손상 될 위험을 줄입니다.


- 간소화 된 처리: 전류 없는 접착 전에 나트륨 나프테네이트 처리가 필요하지 않으며 제조 프로세스를 간소화합니다.


- 신뢰성 있는 와이어 결합: 열성 합성에 기반을 둔 TMM10은 패드 리프팅이나 기판 변형 없이 신뢰성 있는 와이어 결합을 보장합니다.

PCB 스택업

TMM10 PCB는 견고한 2층 단단한 스택업을 갖추고 있습니다.
- 구리 층 1: 35 μm
- 로저스 TMM10 코어: 0.381mm (15m)
- 구리층 2: 35 μm

건설 세부 사항

- 판 크기: 91.2mm x 53.5mm (1 PCS, ± 0.15mm)
- 최소 추적/공간: 7/9 밀리
- 최소 구멍 크기: 0.30mm
- 완제판 두께: 0.45mm
- 완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층
- 횡단 접착 두께: 20μm
- 표면 가공: 몰입 금
- 최고 실크 스크린:
- 밑쪽 실크 스크린: 없소
- 최상위 솔더 마스크:
- 바닥 용접 마스크:
- 품질 보장: 100% 전기 테스트는 운송 전에 수행됩니다.

예술 작품 과 표준

- 제공된 그림의 종류: Gerber RS-274-X
- 품질 표준: IPC-클래스-2
- 사용 가능성: 전 세계 사용 가능.

전형적 사용법

로저스 TMM10 PCB는 다음과 같은 다양한 응용 프로그램에 이상적입니다.
- RF 및 마이크로파 회로
- 전력 증폭기 및 결합기
- 필터와 결합기
- 위성 통신 시스템
- 글로벌 포지셔닝 시스템 (GPS) 안테나
- 패치 안테나
- 다이렉트릭 폴라라이저 및 렌즈
- 칩 테스트기

결론

로저스 TMM10 PCB는 고주파 애플리케이션을 위한 견고하고 신뢰할 수 있는 솔루션을 제공합니다.항공우주, 또는 다른 첨단 기술 응용 프로그램, TMM10 PCB는 귀하의 까다로운 요구 사항을 충족하도록 설계되었습니다.

로저스 TMM10 PCB 의 잠재력 을 발휘 함: 고주파 신뢰성 에 대한 돌파구

급변하는 전자 세계에서, 고성능 인쇄 회로 보드 (PCB) 의 수요는 계속 증가하고 있습니다.특히 통신과 항공우주와 같은 고주파 애플리케이션에서로저스 TMM10 PCB는 현대 전자 설계의 엄격한 요구 사항을 충족하도록 설계 된 혁명적 인 솔루션으로 돋보입니다. 이 기사는 주요 기능, 이점,그리고 TMM10 PCB의 응용, 왜 산업에서 게임 전환이되는지를 보여줍니다.

로저스 TMM10 PCB의 주요 특징

특이한 다이 일렉트릭 성질

로저스 TMM10 PCB는 10 GHz에서 9.20 ± 0.23의 주목할만한 변압성 상수 (Dk) 를 자랑하며, 고주파 애플리케이션에 최소한의 신호 왜곡을 보장합니다.설계형 변압압은 9입니다..8, 8GHz에서 40GHz의 주파수 범위에서 안정적으로 유지됩니다. 또한 소멸 인수는 0.0022이는 에너지 손실을 최소화하고 전자 회로의 전반적인 효율성을 향상시킵니다.

열 안정성 및 기계적 탄력성

TMM10의 대표적인 특징 중 하나는 그 인상적인 열 안정성입니다. 425 °C의 분해 온도 (Td) 와 함께 이 PCB는 상당한 열에 견딜 수 있습니다.까다로운 환경에 적합하도록-38 ppm/°K 의 다이 일렉트릭 상수의 열 계수는 -55°C에서 125°C까지의 넓은 온도 범위에서 안정성을 보장합니다.TMM10는 열을 효율적으로 관리합니다.성능 저하를 방지합니다.

TMM10 PCB의 기계적 특성은 시간이 지남에 따라 전통적인 PCB의 무결성을 손상시킬 수있는 미끄러움과 차가운 흐름에 저항하도록 설계되었습니다.62 kpsi, 구부러짐 모듈 1.79 Mpsi는 장기적인 신뢰성을 보장하여 TMM10을 일관된 성능을 요구하는 애플리케이션에 이상적인 선택으로 만듭니다.

단순화 된 제조 과정

로저스 TMM10 PCB는 생산의 간결성을 위해 설계되었습니다. 특히 전기가 없는 접시에 앞서 나트륨 나프테네이트 처리가 필요하지 않습니다.제조 공정을 단순화하고 비용을 줄이는 것이러한 간소화 된 접근 방식은 제조업체가 품질을 희생하지 않고 생산을 확장 할 수 있습니다.

로저스 TMM10 PCB의 다양한 응용

TMM10 PCB의 다재다능성은 다음과 같은 광범위한 응용 분야에 적합합니다.

- RF 및 마이크로 웨브 회로: 높은 정확성과 성능을 요구하는 애플리케이션에 이상적입니다.


- 전력 증폭기 및 결합기: 최소 손실로 효율적인 신호 전송을 촉진합니다.


- 위성 통신 시스템: 까다로운 환경에서 안정적인 성능을 제공합니다.


- 글로벌 위치 시스템 (GPS) 안테나: 정확한 신호 수신 및 전송을 보장합니다.

품질보증 및 시험 표준

신뢰성을 보장하기 위해, 각 PCB는 배송 전에 100% 전기 테스트를 포함하여 엄격한 테스트를 거칩니다.품질에 대한 이 약속은 모든 제품이 고주파 애플리케이션에서 기대되는 높은 표준을 충족시키는 것을 보장합니다..

결론: 고주파 회로의 미래

로저스 TMM10 PCB는 고주파용 PCB 기술에서 중요한 발전을 나타냅니다.TMM10은 현대 전자 장치의 까다로운 요구 사항을 충족하도록 설계되었습니다..

오늘 고주파 회로의 미래를 경험하세요! 로저 TMM10 기술로 비교할 수 없는 성능을 누르고 여러분의 디자인을 신뢰성 있고 고성능의 솔루션으로 변환하세요.더 많은 정보 또는 주문우수한 전자 솔루션에 대한 당신의 여정은 여기서 시작됩니다!
