제품 상세 정보:
결제 및 배송 조건:
|
| 소재: | RF-35 | 레이어 총수: | 2 층 |
|---|---|---|---|
| PCB 사이즈: | 30.6mm x 29.45mm=1PCS, +/- 0.15mm | PCB 두께: | 30 밀리 |
| 구리 중량: | 1 온스 (1.4 밀리) 외층 | 표면 마감: | 침지 금 |
| 강조하다: | 30밀리 몰미션 골드 피니싱 PCB 보드,이중 측면 몰미션 골드 피니싱 PCB |
||
기술 발전에 따라 고성능 인쇄 회로 보드 (PCB) 의 수요는 특히 마이크로파 및 전파 (RF) 응용 분야에서 계속 증가하고 있습니다.태코닉에서 새로 발송된 RF-35 PCB는 이 부문에서 중요한 도약을 나타냅니다.이 기사에서는 RF-35 PCB의 특징, 이점, 기술 사양 및 응용 프로그램을 탐구합니다.엔지니어와 제조업체의 이상적인 선택에 대한 포괄적 인 이해를 제공합니다..

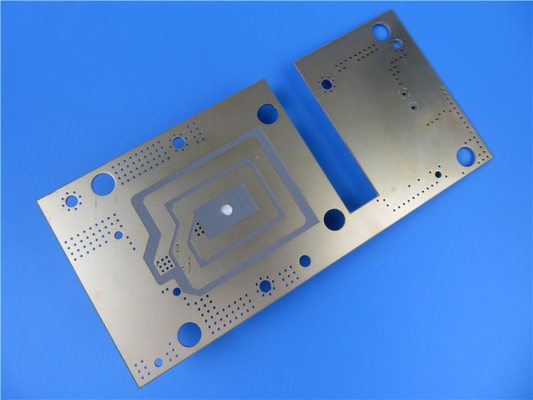

RF-35 PCB에 대한 소개
RF-35 PCB는 타코닉의 ORCER 제품군에 속하는 유기 세라믹 라미네이트입니다.재료의 기계적 강도와 열 안정성을 향상시키는 기술테코닉의 세라믹 필링 기술과 코팅된 PTFE 유리섬유의 전문성은 RF-35에서 절정에 달하며 다양한 RF 애플리케이션에 대한 견고한 솔루션입니다.
왜 RF-35을 선택했나요?
RF-35 PCB는 특히 저비용, 대용량 상업용 애플리케이션에 적합합니다.그 탁월한 특성으로 인해 전통적인 재료의 높은 비용 없이 신뢰성 있는 성능을 추구하는 제조업체들에게 매력적인 선택이 됩니다.주요 장점은 뛰어난 껍질 강도, 극히 낮은 수분 흡수, 낮은 분산 요인, 모두 까다로운 환경에서 뛰어난 성능에 기여합니다.
| 재산 | 시험 방법 | 단위 | 가치 | 단위 | 가치 |
| 다이렉트릭 상수 @ 1.9 GHz | IPC-TM 650 2.5.5 | 3.5 | 3.5 | ||
| 분산 요인 @ 1.9 GHz | IPC-TM 650 2.5.5 | 0.0018 | 0.0018 | ||
| 수분 흡수성 (.060") | IPC-TM 650 2.6.2.1 | % | 0.02 | % | 0.02 |
| 껍질 강도 (1/2 온스 구리) | IPC-TM 650 2.4.8 | 파운드/선형 인치 | > 80 | N/mm | >1.5 |
| 껍질 강도 (1온스 구리) | IPC-TM 650 2.4.8 | 파운드/선형 인치 | >100 | N/mm | >1.8 |
| 다이 일렉트릭 분해 | IPC-TM 650 2.5.6 | kV | 41 | kV | 41 |
| 부피 저항성 | IPC-TM 650 2.5.17.1 | MOHm/cm | 1.26 x 109 | MOHm/cm | 1.26 x 109 |
| 표면 저항성 | IPC-TM 650 2.5.17.1 | 모흐 | 1.46 x 108 | 모흐 | 1.46 x 108 |
| 활 저항 | IPC TM 650 2.5.1 | 초 | >180 | 초 | >180 |
| 길게 굽는 힘 | ASTM D 790 | PSI | >22000 | N/mm2 | >152 |
| 횡단 굽기 힘 | ASTM D 790 | PSI | >18세000 | N/mm2 | >124 |
| 열전도성 | ASTM F 433 | W/m/K | 0.24 | W/m/K | 0.24 |
| 긴장 강도 | ASTM D 638 | PSI | 27,000 | N/mm2 | 187 |
| 횡단 팽창 강도 | ASTM D 638 | PSI | 21,000 | N/mm2 | 145 |
| 차원 안정성 | IPC-TM 650 2.4.39 | 내/내 | 0.00004 | mm/mm | 0.00004 |
| 차원 안정성 | IPC-TM 650 2.4.39 | 내/내 | -0.0001 | mm/mm | -0.0001 |
| x-y CTE | ASTM D 3386 (TMA) | ppm/°C | 19~24 | ppm/°C | 19~24 |
| z CTE | ASTM D 3386 (TMA) | ppm/°C | 64 | ppm/°C | 64 |
| 발화성 | UL-94 | V-0 | V-0 | ||
| 단단함 | 로크웰 M 스케일 | 34 | 34 |
주요 특징 과 이점
다이 일렉트릭 특성
RF-35의 성능의 핵심은 막연한 변전성입니다.0018, RF-35는 신호 손실을 최소화하고 광범위한 주파수에서 일관된 성능을 보장합니다. 이러한 특성은 신호 무결성이 가장 중요한 응용 프로그램에서 중요합니다.
기계 및 열 안정성
RF-35 PCB는 41kV의 다이 일렉트릭 파열을 나타내며, 고전압 애플리케이션에 견딜 수 있는 능력을 보여줍니다.낮은 열 팽창 계수 (CTE) 19 ppm/°C X 방향으로, Y 방향으로 24 ppm/°C, Z 방향으로 64 ppm/°C는 열 사이클 중에 차원 안정성을 보장합니다.이 안정성 은 온도 변동 을 경험 하는 환경 에서 회로 의 무결성 을 유지 하기 위해 필수적 인 것 이다.
불화성 및 안전성
UL-94 V0 염화성 등급으로 RF-35 PCB는 엄격한 안전 표준을 충족시켜 광범위한 응용 분야에 적합합니다.이 등급은 안전이 중요한 산업에서 특히 중요합니다.전기통신 및 자동차 산업과 같은 분야입니다.
저렴한 비용 과 높은 성능
RF-35 PCB는 대용량 생산을 위해 설계되어 제조업체가 높은 성능을 유지하면서 비용을 낮게 유지할 수 있습니다.1/2 온스 및 1 온스 구리 층에 대한 그것의 우수한 껍질 강도는 쉽게 재 작업, 변경이 필요할 수 있는 생산 환경에서 중요한 장점입니다.
수분 저항성
RF-35 PCB의 매우 낮은 수분 흡수율은 습한 환경에서 신뢰성을 향상시킵니다. 이 특성은 야외 또는 높은 습도 환경에서 응용에 중요합니다.습기가 성능을 손상시킬 수 있는 경우.
기술 사양
이 RF-35 PCB의 기술 사양을 이해하는 것은 설계에 통합하고자 하는 엔지니어들에게 필수적입니다.
- PCB 스택업: 2층 딱딱한 PCB
- 구리 층 1: 35 μm
- RF-35 코어: 30 밀리 (0.762 mm)
- 구리층 2: 35 μm
- 보드 크기: 30.6mm x 29.45mm, +/- 0.15mm
- 최소 추적/공간: 4/4 밀리
- 최소 구멍 크기: 0.4mm
- 완성된 판 두께: 0.8mm
- 완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층에
- 접착 두께: 25μm
- 표면 장식: 잠수 금
- 실크 스크린: 위쪽: 흰색; 아래쪽: 아무것도
- 솔더 마스크: 위쪽: 파란색; 아래쪽: 아무것도
- 품질 보장: 100% 전력 테스트
- 품질 표준: IPC-클래스-2
응용 분야
RF-35 PCB의 다재다능성은 다음과 같은 광범위한 응용 분야에 적합합니다.
- 전력 증폭기: 왜곡을 최소화하면서 신호를 증폭하는 데 신뢰할 수 있는 성능.
- 필터 및 큐플러: 신호 처리 및 주파수 범위를 관리하는 데 필수적입니다.
- 수동 부품: 안정적이고 일관된 성능을 요구하는 응용 프로그램에 이상적입니다.
결론
RF-35 PCB는 PCB 시장에서 혁신과 품질에 대한 Taconic의 헌신의 증거입니다.그리고 예외적인 신뢰성은 마이크로파 및 RF 부문에서 엔지니어와 제조업체의 탁월한 선택으로 만듭니다.RF-35을 선택함으로써 PCB를 구입하는 것이 아니라, 여러분의 디자인을 향상시키고 애플리케이션의 성능을 향상시킬 솔루션에 투자합니다.
RF-35 PCB에 대한 자세한 정보와 특정 요구 사항을 충족시킬 수있는 방법에 대해 문의하십시오 우리의 판매 팀 또는 웹 사이트를 방문하십시오.RF-35 PCB와 함께 마이크로 웨브와 RF 기술의 미래를 포용합니다.
| PCB 재료: | PTFE 세라믹 유리섬유 |
| 명칭: | RF-35 |
| 다이렉트릭 상수: | 3.5 |
| 분산 요인 | 0.0018 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 라미네이트 두께: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, Immersion 은, Immersoin 진, OSP 등 |
