| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
급속도로 진화하는 전자 세계에서, 고성능 인쇄 회로 보드 (PCB) 의 수요는 특히 정확성과 신뢰성을 요구하는 애플리케이션에서 계속 증가하고 있습니다.새로 출하 된 로저스 RO3010 PCB는 마이크로파 및 전파 (RF) 응용 프로그램에서 예외적인 성능을 추구하는 엔지니어 및 제조업체에 대한 주요 선택으로 돋보입니다..
로저 RO3010에 대한 소개
로저스 RO3010은 세라믹으로 채워진 PTFE 복합재로 구성된 정교한 PCB 물질입니다.이 독특 한 조형 은 더 높은 변압력 을 제공 할 뿐만 아니라 우수한 기계적 및 전기적 안정성 을 보장 합니다이러한 특성으로 인해 RO3010은 광범위한 응용 분야, 특히 광대역 부품 분야에서 최적의 선택입니다.회로 소형화 를 지원 하면서 설계 복잡성 을 단순화 할 수 있는 능력 은 기술 한계 를 확장 하고자 하는 엔지니어 들 에게 귀중 한 자산 이 된다.
왜 로저스 RO3010을 선택했나요?
RO3010 PCB는 다재다능성으로 설계되어 대용량 생산 환경에 이상적입니다.제조업체가 막대한 비용을 부담하지 않고 첨단 전자 제품을 생산할 수 있도록 합니다.광범위한 주파수 범위에서 뛰어난 안정성으로, RO3010은 신뢰성과 정밀도를 요구하는 애플리케이션에 완벽하게 적합합니다.
| 재산 | RO3010 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 100.2±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 11.2 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -395 | Z | ppm/°C | 10 GHz -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.35 0.31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 105 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 105 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | 0.8 | j/g/k | 계산 | ||
| 열전도성 | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55~288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 밀도 | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 9.4 | 내면 | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
로저 RO3010의 주요 특징
우수한 다이 일렉트릭 특성
RO3010 PCB는 10 GHz에서 10.2 ± 0.30의 변압수를 자랑하며 우수한 신호 무결성을 제공하며 신호 손실을 최소화합니다. 또한 0의 소모 인수는 0.0022 같은 주파수에서 에너지 효율을 유지하도록 보장합니다., 그것은 고 주파수 애플리케이션에 대한 훌륭한 선택입니다.
열 안정성 및 전도성
열분해 온도 (Td) 는 500°C를 넘어서서 RO3010은 성능을 손상시키지 않고 극단적인 조건에 견딜 수 있습니다.그 낮은 열 팽창 계수 (CTE) X 방향으로 13 ppm/°C, Y 방향으로 11 ppm/°C, Z 방향으로 16 ppm/°C는 열순환에 노출된 응용 프로그램에서 필수적인 차원 안정성을 보장합니다.열전도 0.95 W/mK는 효율적인 열 분산에 도움을 주며 PCB의 수명과 신뢰성을 향상시킵니다.
수분 저항성
RO3010은 습기 흡수율이 0.05%에 불과하여 습한 환경에서도 안정적이고 신뢰할 수 있습니다.이 특성은 특히 야외 환경 또는 환경 조건이 변동하는 영역에서의 응용에 중요합니다..
로저스 RO3010 을 이용 하는 이점
차원 안정성
구리 와 일치 하는 RO3010 의 팽창 계수 는 그 차원 안정성 에 기여 한다. 이 특성 은 온도 변동 도중 PCB 의 무결성 을 유지하는 데 결정적 이다,회로의 성능이 일관성 있게 유지되는 것을 보장합니다.
비용 효율성
로저 RO3010은 경쟁력있는 가격으로 대량 제조 프로세스에 경제적인 선택이 됩니다.이 저렴한 가격으로 제조업체는 예산 제약을 초과하지 않고 고품질 PCB를 생산할 수 있습니다.큰 프로젝트와 작은 프로젝트 모두에 접근 할 수 있습니다.
다층 설계에 대한 유연성
RO3010은 다층 보드 설계에 적합하며, 현대 전자 장치의 요구 사항을 충족하는 복잡한 회로 레이아웃을 만들 수있는 유연성을 엔지니어에게 제공합니다.이 기능은 공간이 제한된 응용 프로그램에서 특히 유용합니다.그리고 소형화는 우선 순위입니다.

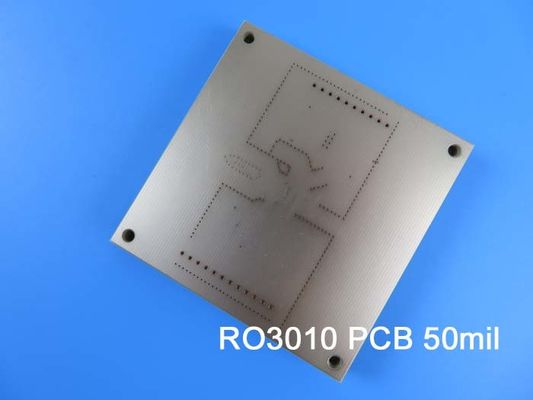

기술 사양
PCB 스택업: 2층 딱딱한 PCB
구리층 1: 35μm
로저스 RO3010 기판: 50 밀리 (1.27 mm)
구리층 2: 35μm
판 크기: 85mm x 57mm, +/- 0.15mm
최소 추적/공간: 4/4 밀리
최소 구멍 크기: 0.3mm
완제판 두께: 1.4mm
완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층
횡단 접착 두께: 20μm
표면 가공: 잠수 금
실크 스크린: 양쪽 모두 없음
솔더 마스크: 양쪽 모두 없습니다.
반심 구멍: M6 나사용
품질보증: 100% 전기 테스트
로저스 RO3010 PCB의 응용
로저스 RO3010 PCB의 다재다능성은 다음과 같은 다양한 고성능 애플리케이션에 적합합니다.
자동차 레이더 애플리케이션: 신뢰할 수 있는 신호 처리가 중요한 고급 운전자 보조 시스템 (ADAS) 에 필수적입니다.
GPS 안테나: 다양한 장치에서 정확한 위치 및 내비게이션 기능을 지원합니다.
셀룰러 통신 시스템: 전력 증폭기 및 안테나에 이상적입니다. 모바일 장치에서 강력한 통신을 촉진합니다.
패치 안테나: 무선 통신에 적합하며, 높은 효율성을 가진 컴팩트한 디자인을 제공합니다.
직접 방송 위성: 효율적인 위성 통신을 위한 고주파 운영을 지원합니다.
케이블 시스템에서의 데이터 링크: 케이블 네트워크의 연결성과 데이터 전송 신뢰성을 향상시킵니다.
원격 미터 리더: 효율적인 무선 데이터 수집 및 모니터링을 가능하게합니다.
전력 백플랜: 복잡한 시스템에서 전력 분배를 위한 고밀도, 다층 구성을 지원합니다.
결론
로저스 RO3010 PCB는 인쇄 회로 재료의 영역에서 중요한 발전입니다.그리고 현대 전자제품의 요구에 부응하는 다양성우수한 가전성 특성, 열 안정성, 습도 저항성 등으로 여러 산업의 엔지니어와 제조업체에게 이상적인 선택이 됩니다.
더 많은 정보 또는 로저 RO3010가 어떻게 프로젝트를 향상시킬 수 있는지 탐색하려면 판매 팀과 연락하거나 웹 사이트를 방문하십시오.로저스 RO3010 PCB와 함께 회로 설계의 미래를 받아들이세요.
|
|
