| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
로저스 RO3210 PCB는 뛰어난 전기 성능과 향상된 기계적 안정성을 위해 특별히 설계된 최첨단 고주파 회로 재료입니다.이 혁신적인 제품은 섬유 유리로 강화 된 세라믹으로 채워진 라미네이트로 만들어졌습니다., 표면 부드러움과 딱딱함의 독특한 조합을 제공합니다.RO3210 라미네이트는 직무가 아닌 PTFE의 장점을 더 얇은 선 에치 tolerances와 직무가 된 유리 PTFE의 구조적 무결성으로 결합합니다., 고성능 인쇄 회로 보드에 적합합니다.
주요 특징
RO3210은 다양한 특징을 가지고 있습니다.
- 다이 일렉트릭 상수 (Dk): 10.2 ± 0.5, 고주파 애플리케이션에 최적화
- 분산 요인: 0.0027 10 GHz에서 최소한의 에너지 손실을 보장합니다.
- 열 팽창 계수: 구리와 일치, X축과 Y축에서 13ppm/°C, Z축에서 34ppm/°C의 값.
분해 온도 (Td): 500 °C, 고온 조건에서 열 안정성을 제공합니다.
- 열전도: 0.81 W/mK, 효율적인 열 분비를 촉진합니다.
- 발화성 등급: UL 94 표준에 따라 V0 다양한 응용 분야에서 안전을 보장합니다.
| 재산 | RO3210 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 100.2±0.5 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 10.8 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0027 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -459 | Z | ppm/°C | 10GHz 0°C100까지°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.8 | X, Y | mm/m | COND A | ASTM D257 |
| 부피 저항성 | 103 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 103 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 579 517 |
MD CMD |
kpsi | 23°C | ASTM D 638 |
| 물 흡수 | <0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
| 특정 열 | 0.79 | j/g/k | 계산 | ||
| 열전도성 | 0.81 | W/M/K | 80°C | ASTM C518 | |
| 열 팽창 계수 (-55 ~ 288)°C) |
13 34 |
X,Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C | TGA | ASTM D3850 | |
| 밀도 | 3 | gm/cm3 | |||
| 구리 껍질 강도 | 11 | pli | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
이점
로저스 RO3210 PCB는 여러 가지 장점을 제공합니다:
- 강화된 강도: 엮인 유리 강화는 강도를 향상시켜 조립 중에 조작을 용이하게합니다.
- 일률적인 성능: 일관된 전기 및 기계적 특성을 제공합니다. 복잡한 다층 고주파 구조에 이상적입니다.
- 낮은 팽창 계수: 평면 내 팽창 계수는 구리와 일치하여 하이브리드 설계 및 신뢰할 수있는 표면 장착 장치에 적합합니다.
- 차원적 안정성: 우수한 안정성은 높은 생산 생산량을 보장하고 낭비를 줄이고 효율성을 높입니다.
- 표면 부드러움: 더 얇은 라인 에치 tolerances를 허용, 설계 유연성과 정밀도를 향상.
기술 사양

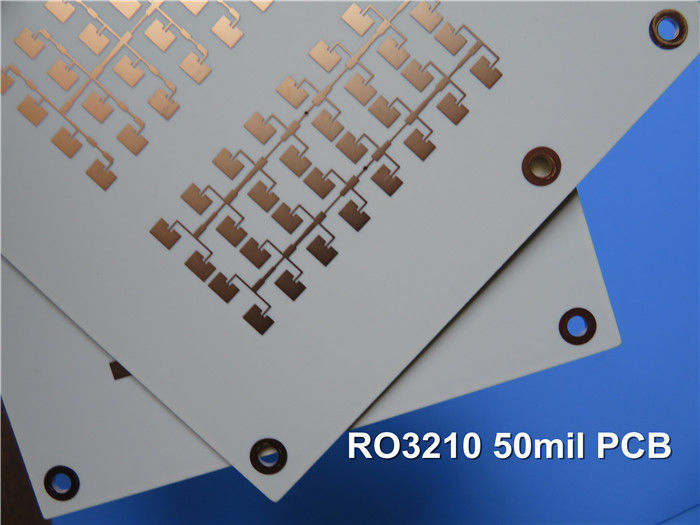

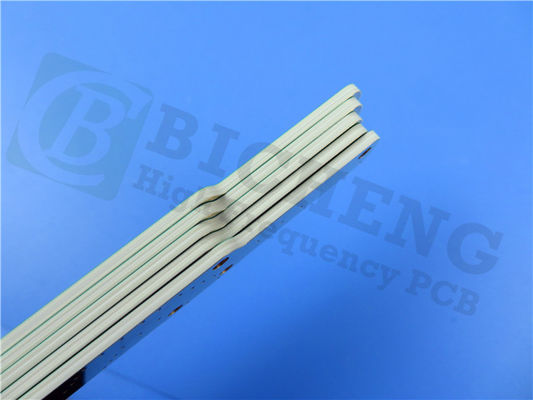

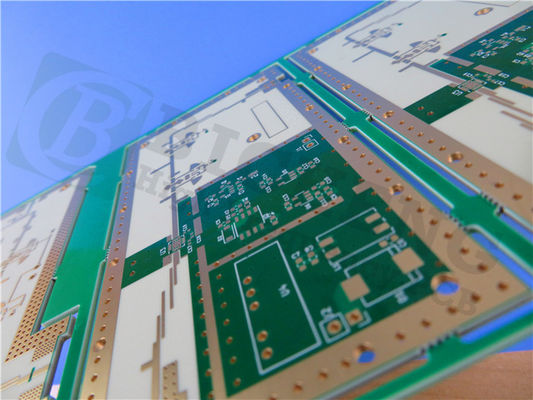

로저스 RO3210 PCB는 2층의 딱딱한 스택업이 있습니다.
- 구리 층 1: 35 μm
- RO3210 코어: 1.27mm (50mL)
- 구리층 2: 35 μm
보드의 크기는 197.5 mm x 77.3 mm이며 전체 두께는 1.4 mm입니다. PCB는 최소 4/7 mil의 흔적 / 공간을 지원하며 최소 구멍 크기는 0.4 mm입니다.각 보드는 품질과 신뢰성을 보장하기 위해 운송 전에 100% 전기 테스트를 통과합니다..
로저 RO3210 PCB는 자동차 충돌 방지 시스템, GPS 안테나, 무선 통신 시스템, 마이크로 스트립 패치 안테나,직방송 위성, 케이블 시스템, 원격 계정 리더, 전력 배그 플레인, LMDS 및 무선 광대역, 그리고 기지 스테이션 인프라에서의 데이터 링크.다재다능성 과 높은 성능 으로 인해 여러 산업 에서 귀중 한 자산 이 된다.
결론적으로 로저스 RO3210 PCB는 혁신적인 재료 기술과 비용 효율적인 제조 솔루션을 결합합니다.신뢰성 높은 제품을 찾는 엔지니어와 제조업체에게 훌륭한 선택이 됩니다., 고성능 회로 보드. 더 많은 정보 또는 주문을 위해, 우리의 판매 팀에 연락하거나 우리의 웹 사이트를 방문하십시오.당신의 다음 프로젝트에서 로저 RO3210 PCB의 신뢰성과 효율성을 경험.
|
|
