| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

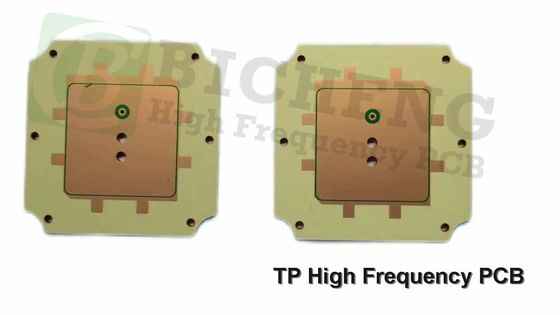

현대 전자 애플리케이션의 까다로운 요구를 충족시키기 위해 설계된 혁명적인 고주파 열 플라스틱 회로판인 Wangling TP PCB를 소개합니다.세라믹과 폴리페닐렌 산화물 樹脂 (PPO) 의 독특한 복합 물질을 이용, TP 물질은 유리 섬유 강화의 필요성을 제거하면서 예외적인 변압 성능을 제공합니다. 이 혁신적인 디자인은 변압 상수를 정확하게 조정 할 수 있습니다.그것은 광범위한 응용 프로그램에 대한 이상적인 선택으로GPS 안테나, 미사일 탑재 시스템, 퓨즈, 소형 안테나 등
주요 특징
ਵਾਂ글링 TP PCB는 회로 요구 사항에 따라 3에서 25까지 맞춤화 할 수있는 다재다능한 다이 일렉트릭 상수를 자랑합니다.이 유연성 덕분에 엔지니어들은 다양한 애플리케이션에서 안정적인 성능을 얻을 수 있습니다., 3을 포함한 공통 다이렉트릭 상수0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2특히, 다이 일렉트릭 손실은 10 GHz까지의 주파수에서도 최소한의 변동으로 낮아지며 신뢰할 수있는 신호 무결성을 보장합니다.
극한 환경으로 설계된 TP 물질은 -100°C에서 +150°C까지 장기간 작동 온도 범위를 나타냅니다.180°C 이상 온도에서 주의가 필요합니다., 변형 및 구리 포일 껍질이 발생할 수 있기 때문에 전기 성능에 영향을 줄 수 있습니다.
최소 0.5mm의 두께로 제공되며, Wangling TP PCB는 특정 설계 요구에 맞게 다양한 두께로 사용자 정의 할 수 있습니다.또한 방사선 에 내성이 있고, 소출 가스 특성이 있습니다., 항공 및 방위용 용도로 이상적입니다. 구리 필름과 다이 일렉트릭 사이의 접착은 진공 코팅을 가진 전통적인 세라믹 기판보다 더 신뢰할 수 있습니다.전체적인 내구성을 향상시킵니다..
| 이름 | 시험 조건 | 단위 | 가치 |
| 밀도 | 정상 상태 | g/cm3 | 10.0~2.9 |
| 수분 흡수 | 20±2°C의 증류된 물에 24시간 동안 담아 | % | ≤0.02 |
| 껍질 강도 | 정상 상태 | N/cm | ≥6 |
| 습도와 온도가 교차하는 환경에서: | N/cm | ≥4 | |
| 작동 온도 | 고저온도 캐비닛 | °C | -100+150 (처리 온도는 200°C를 넘지 않아야 합니다) |
| 열전도성 | -55~288°C | W /m /k | 0.6 |
| CTE | 시간당 96°C의 온도 상승 | < 6×10-5 | |
| 축소 요인 | 끓는 물에 2시간 | % | 0.0004 |
| 표면 저항성 | 500V DC 정상 상태 | M.Ω | ≥1×107 |
| 500V DC 일정한 습도와 온도 | M.Ω | ≥1×105 | |
| 부피 저항성 | 정상 상태 | MΩ.cm | ≥1×109 |
| 일정한 습도와 온도 | ≥1×106 | ||
| 표면 다이 일렉트릭 강도 | 정상 상태 | Kv/mm | ≥ 15 |
| 일정한 습도와 온도 | ≥ 12 | ||
| 다이 일렉트릭 상수 | 10GHz | εr | 36, 9.6, 10.2, 10.5, 11, 16, 20, 22 (± 2%) (DK는 사용자 정의 할 수 있습니다) |
| 분산 요인 | 10GHz | Tgδ ((εr 3-11) | ≤1×10-3 |
| Tgδ ((εr 12-22) | ≤1.5×10-3 |

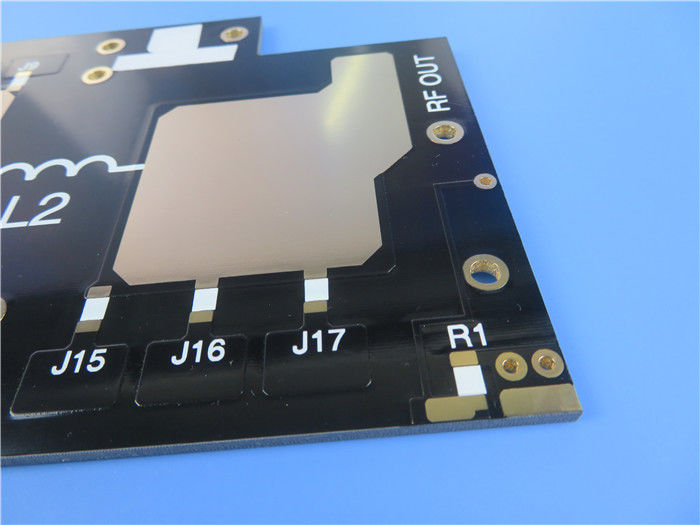

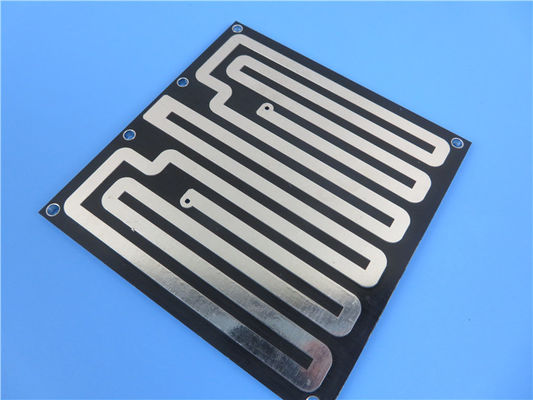

PCB 사양
2층 딱딱한 PCB 스택업은 다음으로 구성됩니다.
- 구리 층 1: 35 μm
- TP440 코어: 0.8mm
- 구리층 2: 35 μm
보드 크기는 33.12 mm x 42.5 mm (± 0.15 mm) 이며, PCB는 컴팩트하지만 복잡한 디자인을 처리 할 수 있습니다. 최소 흔적 / 공간은 6/9 밀리이며 최소 구멍 크기는 0.3 mm입니다.복잡한 회로 레이아웃을 촉진완성된 보드의 두께는 0.9mm이며, 외부 층에는 1 온스 (1.4 밀리) 의 완성 된 구리 무게가 있습니다.
품질 보장
각 PCB는 배송 전에 엄격한 100% 전기 테스트를 거쳐 모든 단위가 최고 품질 표준을 충족하는지 확인합니다.우수한 용접성 및 부식 저항성을 제공합니다.특히, 위쪽이나 아래쪽의 실크 스크린이나 용접 마스크가 없으므로 깨끗하고 정확한 디자인을 제공합니다.
신청서
와글링 TP PCB는 다재다능하며 다음과 같은 다양한 고주파 애플리케이션에 적합합니다.
- GPS 안테나: 정확한 위치 추적에 이상적입니다.
- 미사일 운반 시스템: 중요한 방위 응용 프로그램에서 신뢰성을 위해 설계되었습니다.
- 퓨즈: 극한 조건에서 안정적인 성능을 위해 설계되었습니다.
- 소형 안테나: 높은 성능을 요구하는 컴팩트 장치에 적합합니다.
결론
ਵਾਂ글링 TP PCB는 고주파 회로 보드 기술에서 중요한 발전을 나타냅니다.그리고 탄탄한 성능은 전자 애플리케이션의 경계를 확장하려는 엔지니어와 디자이너에게 훌륭한 선택입니다.복잡한 GPS 시스템이나 최첨단 군사 기술을 개발하든와글링 TP PCB는 오늘날의 경쟁 환경에서 성공을 위해 필수적인 신뢰성과 성능을 제공합니다..
|
|
