| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

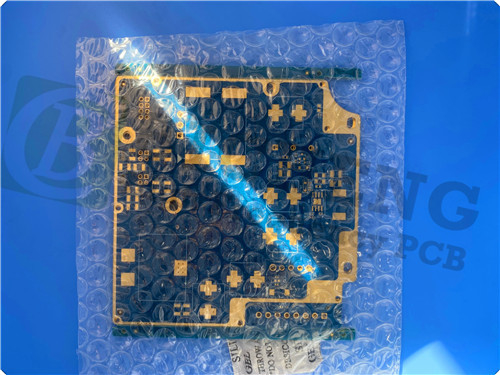

고성능 다층 애플리케이션을 위해 설계된 최첨단 솔루션인 ISOLA 370HR PCB를 소개합니다.폴리클라드 (Polyclad) 의 특허 180°C Tg FR-4 다기능 에포시 樹脂 시스템으로 설계되었습니다., 370HR 라미네이트와 프리프레그는 열 성능과 신뢰성으로 우수하며 까다로운 환경에 이상적인 선택입니다.
ISOLA 370HR의 소개
ISOLA 370HR는 열 성능과 신뢰성이 가장 중요한 다층 PCB 애플리케이션을 위해 특별히 설계되었습니다.폴리클라드 (Polyclad) 의 특허를 받은 고성능 180°C Tg FR-4 다기능 에포시 樹脂 시스템이 PCB는 복잡하고 까다로운 전자 환경에 적합합니다.유도성 아노드 필라멘트 (CAF) 저항을 크게 향상시키는 물질, 장기적인 운영 무결성을 보장하는 중요한 요소입니다.
주요 특성 및 속성
1. 열 성능
ISOLA 370HR의 대표적인 특징 중 하나는 180°C의 유리 전환 온도 (Tg) 입니다.이 높은 Tg 값은 PCB가 구조적 무결성을 손상시키지 않고 높은 온도에서 효율적으로 작동 할 수 있음을 보장합니다.0.4 W/MK의 열전도와 결합하여 사용자는 최적의 열 방출을 기대할 수 있으며, 고밀도 애플리케이션에서 과열의 위험을 줄일 수 있습니다.
2기계 및 화학 저항성
ISOLA 370HR는 열 변화와 함께 물질이 얼마나 팽창하는지 측정하는 낮은 열 확장 계수 (CTE) 를 포함하여 예외적인 기계적 특성을 나타냅니다.Z축에서 45ppm/°C, X/Y축에서 13/14ppm/°C의 전 Tg CTE, 그것은 열 사이클 동안 warping 및 delamination의 잠재력을 최소화합니다. 또한 PCB는 단지 0.15%의 인상적 인 수분 흡수를 보여줍니다.습한 환경에서의 신뢰성 향상.
3전기 성능
ISOLA 370HR의 변압 성질은 고주파 애플리케이션에 맞게 만들어졌습니다. 5 GHz에서 3.92의 변압 상수 (DK) 와 같은 주파수에서 0.025의 손실 접수 (Df) 를 자랑합니다.,통신장치 및 다른 고속 애플리케이션에서 최소한의 신호 손실과 최적의 성능을 보장합니다.
4불화성 및 안전기준
안전은 PCB 제조에서 중요한 관심사입니다. ISOLA 370HR는 엄격한 UL94-V0 불화성 등급을 충족합니다.불에 대한 저항성과 화재의 경우 자체 소멸 능력을 나타내는이 특성은 특히 자동차, 의료 및 항공 우주 부문에서의 응용에 중요합니다.

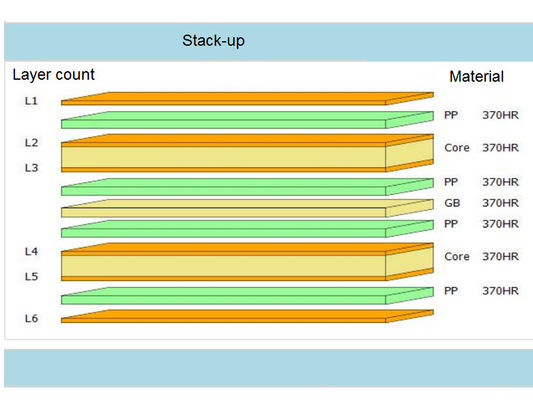

PCB 스택업 및 건설
이 ISOLA 370HR PCB는 총 두께 1.6mm의 6층 스택업으로 최적의 신호 무결성과 전력 분배를 보장합니다.아래쪽) 및 두 평면 층 (GND 및 PWR)완성 된 구리 무게는 내부 및 외부 층 모두에 1 온스 (1.4 밀리) 이며, 표면 마감은 ENIG이며, 우수한 용접성과 부식 저항성을 제공합니다.
차원 정확성
보드의 크기는 40mm x 55mm이며, 허용 범위는 +/- 0.15mm입니다. 최소 4/4 밀리 미터의 흔적 / 공간을 지원하며 최소 구멍 크기는 0.2mm입니다.이러한 정밀한 측정은 복잡한 전자 응용 프로그램에서 신뢰할 수있는 성능을 보장합니다..
전형적 사용법
ISOLA 370HR는 단순한 기술적 성취가 아니라 다양한 분야에서 응용 가능한 다재다능한 솔루션입니다.
- 컴퓨팅, 스토리지 및 주변 장치: 신뢰할 수있는 열 관리를 필요로하는 고성능 컴퓨터 부품에 이상적입니다.
- 소비자 전자제품: 높은 열 신뢰성을 가진 컴팩트 디자인을 요구하는 장치에 적합합니다.
- 네트워크 및 통신: 최소 신호 손실로 고속 데이터 전송을 지원합니다.
- 의료, 산업 및 기기: 중요한 응용 프로그램에서 안전성과 신뢰성을 보장합니다.
- 자동차 및 운송: 엄격한 안전 표준을 충족하면서 일관된 성능을 제공합니다.
- 항공우주 및 국방: 운영 무결성을 유지하면서 극단적인 조건에 견딜 수 있도록 제작되었습니다.
결론
ISOLA 370HR PCB는 고성능, 신뢰성, 효율적인 PCB를 원하는 엔지니어와 디자이너에게 강력한 솔루션입니다.기계적 탄력성, 세계 안전 표준을 준수, 그것은 산업에서 새로운 기준을 설정합니다.제품들이 가장 까다로운 조건에서도 작동할 수 있도록 하는 것.
|
|
