| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
로저스 RO3006는 주목할만한 라미네이트로 상업용 마이크로파 및 RF 애플리케이션의 성능에 새로운 표준을 설정합니다.이 PCB는 비교할 수 없는 안정성과 신뢰성을 제공합니다., 엔지니어와 디자이너에게 필수적인 선택이 됩니다.
로저스 RO3006 재료의 주요 특징
로저스 RO3006는 고주파 애플리케이션에서 성능을 향상시키는 최첨단 기능으로 설계되었습니다. 10 GHz/23°C에서 6.15 ± 0.15의 다이 일렉트릭 상수 (Dk) 와 함께이 물질은 최소 신호 손실을 보장합니다., 고주파 신호의 효율적인 전송을 허용. 또한 0의 주목할만한 낮은 분산 인자를 자랑합니다.002RF 애플리케이션에서 신호 무결성을 유지하는 데 매우 중요합니다.
열 안정성은 로저스 RO3006 기판의 또 다른 특징입니다. 500°C를 초과하는 열 분해 온도 (Td) 와 함께이 라미네이트는 성능을 손상시키지 않고 높은 온도 환경의 엄격한 견딜 수 있습니다.또한, 0.79 W/mK 의 열 전도성은 효율적인 열 분비를 가능하게 하며, 회로의 신뢰성을 더욱 향상시킨다.
| 재산 | RO3006 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 60.15±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 6.5 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.002 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -262 | Z | ppm/°C | 10 GHz -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.27 0.15 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 105 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 105 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 1498 1293 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | 0.86 | j/g/k | 계산 | ||
| 열전도성 | 0.79 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55~288°C) |
17 17 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 밀도 | 2.6 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 7.1 | 내면 | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
로저스 RO3006 PCB 사용 의 이점
로저스 RO3006의 가장 중요한 장점 중 하나는 다층 보드 설계에 이상적이게 만드는 균일한 기계적 특성입니다.일관성 있는 변압기 상수는 설계에 더 많은 유연성을 허용이 기능은 특히 정확성과 적응력을 요구하는 복잡한 프로젝트를 수행하는 엔지니어에게 유용합니다.
또한 로저스 RO3006의 낮은 평면 확장 계수는 구리와 밀접하게 일치하며, 이는 표면 장착 조립체의 신뢰성을 보장하는 데 중요합니다.이 특성은 온도 변동에 민감한 응용 프로그램에서 특히 중요합니다.기술자 들 은 변동적 인 조건 에도 불구하고 설계물 의 완전성 을 유지 할 수 있다고 확신 할 수 있다.
PCB 사양

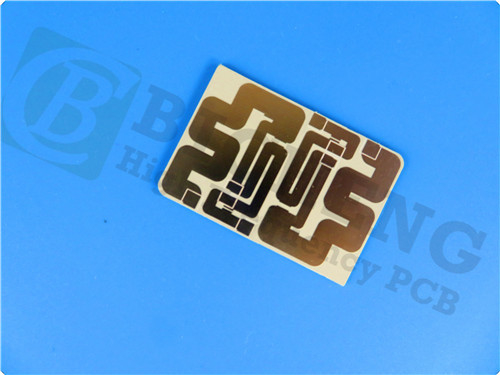

이 PCB의 스택업은 최적의 성능을 위해 구조화 된 2층 딱딱한 구조로 설계되었습니다. 보드 크기는 51.51 mm x 25입니다.5mm 및 최소 4/6mls의 흔적/공간을 포함합니다.0.25mm의 완성된 보드 두께로, 이 PCB는 현대 전자제품에서 요구되는 엄격한 표준을 충족시키는 것을 보장합니다.완성 된 구리 무게는 1 온스 (1.4 밀리) 를 외부 층에 배치하여 효율적인 전기 성능을위한 단단한 기초를 제공합니다.
로저스 RO3006 PCB의 전형적인 응용
로저스 RO3006 PCB의 다재다능성은 광범위한 응용 분야에서 사용되도록합니다. 몇 가지 전형적인 용도는 다음과 같습니다.
- 자동차 레이더 시스템: 안전 및 항법 능력을 향상시킵니다.
- 글로벌 위치 위성 안테나: GPS 기술에 대한 신뢰할 수 있는 연결을 제공합니다.
- 셀룰러 통신: 강력한 통신 네트워크를 위한 전력 증폭기 및 안테나를 지원합니다.
- 무선 통신용 패치 안테나: 다양한 장치에서 효율적인 신호 전송을 보장합니다.
- 직접 방송 위성: 고품질의 위성 통신을 촉진합니다.
- 데이터 링크 케이블 시스템: 산업 간 효율적인 데이터 전송을 가능하게 합니다.
- 원격 미터 읽기 장치: 유틸리티 관리에서 데이터 수집을 효율화합니다.
- 전력 백플랜: 복잡한 전자 시스템에서 전력 분배를 지원합니다.
이러한 애플리케이션에 로저스 RO3006를 통합함으로써 회사는 RF 디자인을 혁신하고 향상된 성능 수준을 달성할 수 있습니다.
| PCB 재료: | 세라믹으로 채워진 PTFE 복합물 |
| 명칭: | RO3006 |
| 다이렉트릭 상수: | 6.15 |
| 분산 요인 | 0.002 10GHz |
| 계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 라미네이트 두께: | 5mil ((0.127mm), 10mil ((0.254mm), 20mil ((0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금 접착 등 |
제조 공정 및 비용 효율성
로저스 RO3006 PCB의 또 다른 중요한 측면은 비용 효율적인 제조 과정입니다. 대량 생산을 위해 설계 된 이 라미네이트는 품질을 희생하지 않고 경제적인 가격을 제공합니다.이 때문에 기업들이 제품을 생산하면서도 높은 성능을 보장하면서 사업을 확장하고자 하는 기업들에게 매력적인 선택지입니다..
결론: 고주파 PCB 의 미래
신뢰성 있고 효율적인 RF 및 마이크로파 솔루션에 대한 수요가 계속 증가함에 따라, 로저스 RO3006 PCB는 혁신과 우수성의 비단으로 서 있습니다.열 안정성, 그리고 비용 효율성, 그것은 고주파 PCB 설계의 풍경을 재정립 할 준비가되어 있습니다.
프로젝트 최적화를 목표로 하는 엔지니어와 디자이너에게 로저스 RO3006는 RF 애플리케이션을 새로운 수준으로 끌어올릴 기회를 제공합니다.이 PCB에 대해 어떤 질문이나 조사를 가지고 있다면, 당신은 우리를 온라인 채팅하거나 sales10@bichengpcb.com에 우리의 판매 팀에 이메일을 보낼 수 있습니다.
|
|
