| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

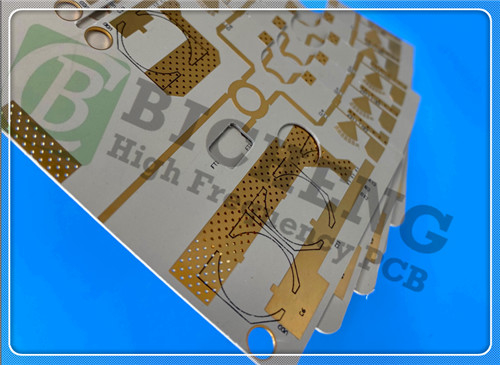

오늘 우리는 최신 2층 로저스 아이소클래드 933 PCB를 소개합니다.이 최첨단 제품은 고성능 애플리케이션의 엄격한 요구 사항을 충족하도록 특별히 설계되었습니다., 통신, 항공우주 및 국방과 같은 산업에 이상적인 선택입니다.
로저스 IsoClad 933 재료에 대한 소개
이 PCB의 기초는 로저스 아이소클라드 933 라미네이트로 만들어져 있으며, 이는 직무가 아닌 유리섬유/PTFE 복합재입니다.이 라미네이트는 유연성을 유지하면서 예외적인 성능 특성을 제공하도록 설계되었습니다., 적합성이 필수적인 애플리케이션에 적합합니다.
독특한 조성 및 제조 과정
ISOCLAD 933 라미네이트의 비조직 강화는 최종 회로 설계에 대한 향상된 적응력을 허용합니다. 더 긴 무작위 섬유와 독자적인 제조 프로세스를 사용하여이 라미네이트는 우수한 차원 안정성과 기계적 강도를 높입니다.이 디자인은 전통적인 섬유 유리 직물보다 덜 딱딱한 제품을 만들어 가며 더 많은 적용 가능성을 제공합니다.
주요 특징
로저스 아이소클래드 933 PCB는 기존 PCB와 구별되는 여러 가지 특징을 자랑합니다.
다이렉트릭 상수 (Dk): 10 GHz/23°C에서 2.33은 다양한 주파수에서 안정적인 전기 성능을 보장합니다.
분산 요인: 10 GHz/23°C에서 0.0016은 신호 전송 중에 에너지 손실을 최소화하여 전반적인 효율성을 향상시킵니다.
강한 껍질 강도: 인치당 10 파운드, 까다로운 환경에서 내구성과 신뢰성을 보장합니다.
낮은 물 흡수: 0.05%는 특히 습한 조건에서 신뢰성을 향상시킵니다.
낮은 배출가스: 전체 질량 손실 (TML) 0.03%로 PCB는 오염 위험을 최소화합니다.
큰 Dk 균일성: 보드 전반에 걸쳐 일관성 있는 다이 일렉트릭 성능은 신호 무결성을 향상시킵니다.
로저스 아이소클래드 933의 장점
PCB 설계에서 로저스 아이소클라드 933을 사용하는 이점은 다양합니다.
유연성: 라미네이트는 섬유 유리 직물보다 덜 딱딱하여 성능을 손상시키지 않고 더 적응 가능한 디자인을 허용합니다.
동위성 성질: 이 물질은 X, Y, Z 축에서 높은 동위성을 나타내며 모든 차원에서 일관된 성능을 보장합니다.
안정적 Dk: 다이전트 상수는 광범위한 주파수 범위에서 안정적으로 유지되며 다양한 응용 분야에 적합합니다.
개선 된 차원 안정성: 이 특성은 PCB가 다양한 환경 조건에서 모양과 성능을 유지할 수 있습니다.
PCB 스택업 구성
새로 선적된 PCB의 스택업은 성능을 최적화하기 위해 신중하게 설계되었습니다.
구리층 1: 35μm
로저스 아이소클래드 933 코어: 0.787 mm (31 mil)
구리층 2: 35μm
이 구성은 전기 성능을 향상시킬뿐만 아니라 PCB의 기계적 무결성에 기여합니다.
건설 세부 사항
이 PCB를 만드는 데 있어서 정밀성이 중요합니다.
보드 크기: 70.07mm x 58.31mm (± 0.15mm)
최소 추적/공간: 5/4 밀리, 고밀도 디자인을 허용합니다.
최소 구멍 크기: 0.3mm, 부품 배치의 다양성을 촉진합니다.
완성 된 보드 두께: 0.9 mm, 견고하면서도 가벼운 솔루션을 제공합니다.
완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층에 대한 적절한 전도성을 보장합니다.
횡단 플래팅 두께: 20μm 신뢰성 있는 연결을 위해.
표면 마감: 침몰 틴 산화 방지 및 용접성을 보장하기 위해.
위쪽 실크스크린: 명확한 표기를 위해 흰색
상단 솔더 마스크: 파란색으로 시야가 향상됩니다.
테스트: 100% 전기 테스트는 운송 전에 수행되며 품질 보장을 보장합니다.
그림 및 준수 표준
이 PCB의 그림은 Gerber RS-274-X 형식으로 제공되며 표준 제조 프로세스와 호환성을 보장합니다.IPC-클래스-2 표준을 준수하면 중간 수준의 신뢰성을 보장합니다., 이 PCB를 다양한 용도로 적합하게 만듭니다.
전 세계 사용 가능성
이 PCB는 전 세계적으로 사용 가능하며 여러 산업의 엔지니어와 디자이너에게 접근 가능한 솔루션을 제공합니다.
전형적 사용법
이 PCB의 다재다능성은 다음과 같은 다양한 고성능 애플리케이션에서 사용할 수 있습니다.
양형 안테나: 첨단 통신 시스템에서 유연한 설계에 필수적입니다.
스트라이프라인과 마이크로 스트립 회로: RF 신호 전송에 적합합니다.
가이드 시스템: 군사 및 항공우주 기술을 지원합니다.
레이더 및 전자 전쟁 시스템: 중요한 응용 프로그램에서 신뢰할 수있는 성능을 보장합니다.
결론
새로 선보인 2층 로저스 아이소클래드 933 PCB는 PCB 기술의 중요한 발전을 나타냅니다.고성능 소재와 세심한 엔지니어링을 결합하여 고주파 애플리케이션에 특별한 성능을 제공합니다.추가 조회 또는 주문을 할 경우, 오늘 저희에게 연락하십시오.
|
|
