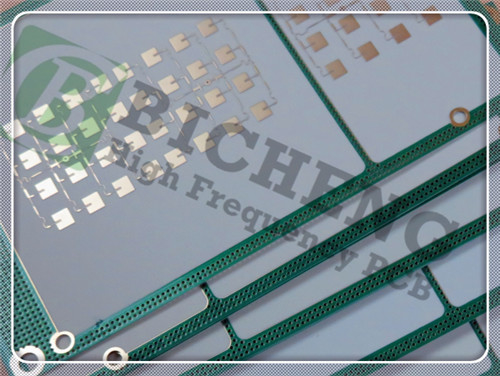

쌍면 RO4830 PCB 9.4mil 몰입 은 단단 한 회로

로저스 RO4830에 대한 소개
로저스 RO4830은 고주파 라미네이트로 특히 76-81 GHz 주파수 범위 내에서 가격에 민감한 애플리케이션에서 직면한 과제를 해결하기 위해 특별히 설계되었습니다.,일반적으로 자동차 레이더 센서와 관련이 있습니다. 77 GHz에서 3.2의 변전압 상수와 함께 기존 PTFE 직물 유리 라미네이트에 비해 뛰어난 성능을 제공합니다.로프로 역처리 된 구리 포일 클래싱의 사용은 단지 2의 인상적 인 삽입 손실에 기여합니다77 GHz에서 인치당 0.2 dB로 요구되는 RF 애플리케이션에 이상적인 선택입니다.

주요 특징
로저스 RO4830은 다른 재료와 구별되는 몇 가지 특징을 제공합니다:

다이렉트릭 상수 (Dk): 77 GHz에서 3.24의 값으로 RO4830은 다양한 주파수에서 안정적인 전기 성능을 보장합니다.


분산 요인: 10 GHz에서 0.0033의 낮은 분산 요인은 신호 손실을 최소화하여 전체 회로 효율성을 향상시킵니다.


열성 안정성: 이 물질은 -30 ppm/°C의 이전적 상수 열 계수를 가지고 있으며, 다양한 온도 조건에서 일관된 성능을 보장합니다.


불 retardant 등급: UL 94 V-0 등급은 뛰어난 불 저항을 나타냅니다. 다양한 응용 분야에서 안전에 기여합니다.


최적화 된 재료 구성: 필러, 樹脂 및 유리로 구성된 첨단 복합 시스템으로 PCB의 전기적 및 기계적 특성이 향상됩니다.

로저스 RO4830 PCB의 장점
로저스 RO4830 PCB는 제조업체와 디자이너에게 호소하는 다양한 이점을 제공하기 위해 설계되었습니다.

비용 효율성: PTFE 라미네이트 옵션에 비해 RO4830은 전체 제조 비용을 크게 줄여 예산 의식 프로젝트의 매력적인 선택이됩니다.


산화 저항성: RO4830에 사용되는 재료는 산화 저항성이 높으며 다양한 환경 조건에서 장수성과 신뢰성을 보장합니다.


향상 된 드릴링 성능: PCB는 레이저 드릴링 성능을 지원하여 정밀한 제조 및 잎 전반에 걸쳐 일관된 결과를 제공합니다.


원활한 통합: RO4830은 표준 FR-4 프로세스를 사용하여 제조 할 수 있으며, 종종 FR-4 층을 포함하는 다층 보드 설계에 적합합니다.

PCB 제작 및 사양
이 2층 단단한 PCB는 산업 표준을 따르는 잘 정의된 구조를 갖추고 있습니다.

스택업: 스택업은 두 개의 층으로 구성됩니다: 35 μm의 구리, 로저스 RO4830 재료의 0.24 mm (9.4 mil) 코어와 또 다른 35 μm의 구리 층.


보드 크기: PCB는 ±0.15mm의 허용도와 함께 50.1mm x 78.3mm를 측정하여 다양한 응용 프로그램에 정확한 통합을 허용합니다.


최소 추적/공간: 사양은 최소 추적 및 5/7 밀리 공간을 포함하며 성능을 손상시키지 않고 고밀도 디자인을 보장합니다.


완성 된 두께: 완성 된 보드의 두께는 0.4 mm이며, 외부 구리 무게는 1 온스 (1.4 밀리).


표면 가공: 침몰 은 표면 가공 을 적용 하여 우수한 전도성 을 제공하고 환경 요인 에 대한 보호 를 제공한다.

품질 보장
높은 신뢰성을 유지하기 위해, 각 PCB는 IPC-클래스-2 품질 표준을 준수합니다. 각 보드는 100% 전기 테스트를 배송 전에,완전히 기능적인 제품만이 고객에게 도달하도록 보장합니다.품질에 대한 이러한 헌신은 현장 실패의 위험을 최소화 할뿐만 아니라 고객 만족도도 향상시킵니다.

전형적 사용법
76-81 GHz 자동차 레이더 센서: PCB는 현대 자동차 애플리케이션에 이상적으로 적합하며 레이더 감지 기술에서 중요한 성능을 제공합니다.

이 로저 RO4830 2층 딱딱한 PCB는 첨단 전자 애플리케이션의 요구를 충족시키기 위해 고성능의 신뢰할 수 있는 솔루션으로 배치되었습니다.
