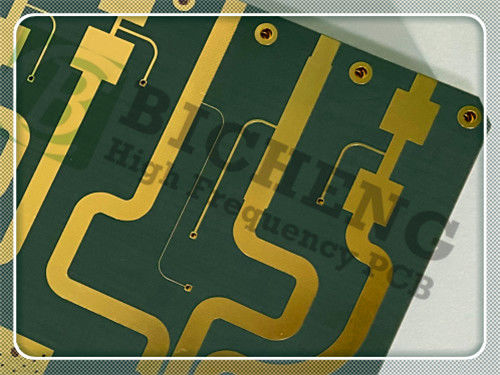

20밀리 TLY-5 PCB 2층 회로

급속도로 발전하는 기술 환경에서는 고성능 인쇄 회로 보드 (PCB) 의 수요가 지속적으로 증가하고 있습니다.TLY-5 이중 계층 딱딱한 PCB가 최첨단 솔루션으로 도입되었습니다., 자동차 레이더 및 통신 애플리케이션의 엄격한 요구 사항을 충족하도록 특별히 설계되었습니다.그리고 TLY-5 PCB의 응용, 엔지니어, 제조업체 및 의사 결정자에게 귀중한 통찰력을 제공합니다.

TLY-5에 대한 소개
TLY-5 라미네이트는 가벼운 직물 유리섬유로 만들어졌으며, 전통적인 조각 섬유로 강화 된 PTFE 복합재에 비해 차원 안정성을 크게 향상시킵니다.이 짜인 구조 는 기계적 으로 안정적 인 라미네이트 를 만들어 낸다, 대용량 제조 환경에 적합합니다. 낮은 분산 요인으로 TLY-5는 77 GHz에서 작동하도록 설계된 자동차 레이더 애플리케이션에 특히 적합합니다.또한 밀리미터 파동 주파수에서 다양한 안테나.

주요 특징
TLY-5 PCB는 시장에서 구별되는 몇 가지 고급 기능을 자랑합니다:

다이렉트릭 상수: 라미네이트는 10 GHz / 23 ° C에서 0.02의 긴 관용과 함께 2.2의 다이렉트릭 상수를 나타냅니다.이러한 일관성은 다양한 응용 프로그램에서 신뢰할 수있는 신호 무결성을 보장합니다..


손실 대칭: 10 GHz에서 0.0009의 예외적으로 낮은 손실 대칭은 에너지 손실을 최소화하여 고주파 작업의 전반적인 효율성을 향상시킵니다.


밀도: 2.19g/cm3의 특수 중력으로 가벼운 성질과 강력한 기계적 강도를 결합합니다.


수분 흡수: 수분 흡수율은 0.02%로 제한되어 다양한 환경 조건에서 안정성과 신뢰성을 보장합니다.


열 확장 계수 (CTE): CTE 값은 X축에서 26 ppm/°C, Y축에서 15 ppm/°C, Z축에서 217 ppm/°C로 PCB의 열 안정성에 기여합니다.

이점
TLY-5 PCB는 많은 장점을 제공하여 다양한 응용 분야에 탁월한 선택입니다.

차원 안정성: 섬유 유리 구조는 기계적 안정성을 향상시켜 PCB가 다른 조건 하에서 차원을 유지하도록 보장합니다.


가장 낮은 분산 요인: 이 특성으로 인해 신호 전송 효율이 향상되어 고 주파수 응용 프로그램에 이상적입니다.


낮은 수분 흡수: 최소한의 수분 흡수는 습한 환경에서 PCB의 내구성과 성능을 향상시킵니다.


높은 구리 껍질 강도:이 기능은 PCB의 신뢰성 및 수명에 기여하여 강력한 상호 연결을 보장합니다.


균일 다이렉트릭 상수: 일관된 다이렉트릭 특성은 광범위한 주파수 범위에서 신뢰할 수있는 성능을 가져옵니다. 정밀 애플리케이션에 필수적입니다.

PCB 제작 및 사양
이 2층 딱딱한 PCB는 세부 사항에 세심한 주의를 기울여 제작되었습니다.

스택업: PCB는 0.508 mm (20 mil) 를 측정하는 TLY-5의 핵을 둘러싸고 두 개의 구리 층 (35 μm 각) 으로 구성됩니다.


보드 크기: 크기는 175mm x 170mm로 설정되어 ±0.15mm의 허용량으로 다양한 디자인에 정확하게 통합 할 수 있습니다.


최소 추적/공간: 사양은 고밀도 회로 레이아웃을 수용할 수 있는 최소 추적과 공간을 9/12 밀리미터로 허용한다.


최소 구멍 크기: 0.3mm의 최소 구멍 크기는 다양한 부품 유형을 지원하며 다재다능한 설계 옵션을 촉진합니다.


완성 된 두께: 완성 된 보드 두께는 0.6 mm로 기록되며, 외부 구리 무게는 1 온스 (1.4 밀리).


표면 가공: 침몰 금 은 우수한 전기 전도성 과 환경 요인 에 대한 보호 를 보장 하기 위해 적용 됩니다.


실크 스크린 및 솔더 마스크: 실크 스크린 또는 솔더 마스크가 적용되지 않아 조립에 깨끗하고 방해받지 않는 표면을 제공합니다.


테스트: 배송 전에 엄격한 100% 전기 테스트 프로세스가 사용되며 각 보드가 엄격한 성능 기준을 충족하는지 확인합니다.

품질 보장
TLY-5 PCB는 IPC-Class-2 표준을 준수하여 고품질의 성능과 신뢰성을 보장합니다.품질 관리에 대한 이러한 헌신은 현장 장애의 위험을 최소화하고 고객 만족도를 향상시킵니다..

전형적 사용법
TLY-5 PCB의 다재다능성 때문에 다음과 같은 광범위한 응용 분야에 적합합니다.

자동차 레이더: 고급 운전자 보조 시스템 (ADAS) 및 높은 주파수 성능을 필요로 하는 다른 차량 안전 기술에 이상적입니다.


위성/세포 통신: 안정적인 연결과 데이터 전송을 보장하는 고주파 통신 시스템을 효과적으로 지원합니다.


전력 증폭기: RF 애플리케이션에서 성능을 향상시켜 중요한 시스템에 필요한 신뢰성을 제공합니다.
LNB, LNA, LNC: 위성 통신의 저소음 애플리케이션에 효과적이며 신호 품질 향상에 기여합니다.


항공우주: 까다로운 항공우주 애플리케이션에서 신뢰성 및 성능에 대한 엄격한 표준을 충족합니다.
Ka, E, W 대역 애플리케이션: 통신 및 레이더 시스템에서 최첨단 기술을 지원합니다.

결론
TLY-5 2층 단단한 PCB는 PCB 기술에서 중요한 발전을 나타냅니다. 높은 성능 특성을 입증된 신뢰성과 비용 효율성과 결합합니다.그 탄탄한 전기적 특성, 우수한 차원 안정성, 표준 제조 프로세스와 호환성 현대 전자 응용 프로그램에 대한 이상적인 선택입니다.혁신적인 솔루션에 대한 수요가 계속 증가함에 따라, TLY-5 PCB는 오늘날의 정교한 설계의 도전을 충족하는 신뢰할 수있는 옵션으로 돋보인다.이 PCB에 투자하면 성능이 향상될 뿐만 아니라 엔지니어와 프로젝트의 장기적인 만족도도 보장됩니다..
