| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |
우리의 최첨단 8층 딱딱한 PCB를 찾아보세요.이 PCB는 속도와 저손실 특성을 요구하는 환경에서 탁월합니다.무선 주파수 장치, 고성능 컴퓨팅 시스템, 또는 통신 솔루션을 개발하든, 우리의 PCB는 신뢰성과 정확성을 제공합니다.
중요 한 사양: 견고 한 디자인 으로 높은 기준 을 충족 시키고
우리의 8층 PCB는 최고 수준의 성능을 보장하는 필수 사양이 포함되어 있습니다.
층: 복잡 한 디자인 을 위해 8 층
재료: TU-883 (ThunderClad 2) 더 오래 사용할 수 있도록
솔더 마스크: 시야와 보호를 위해 양쪽에 파란색을 표시합니다.
실크 스크린 인쇄: 위쪽 은 쉽게 식별 할 수 있도록 맑은 흰색
표면 마감: 우수한 용접성을 위해 ENEPIG
전체 두께: 1.45mm ± 10% 적용의 유연성을 위해
크기: 97.3mm x 67.7mm, 다양한 용도로 완벽하게 크기
최소 구멍 크기: 정밀 엔지니어링에 0.25mm
용접 마스크 두께: 10μm, 내구성을 보장합니다.
최소 다이렉트릭 두께: 신호 무결성을 유지하기 위해 100μm
최소 추적 너비: 150μm 효율적인 회로를 위해
최소 간격: 간섭을 방지하기 위해 160μm

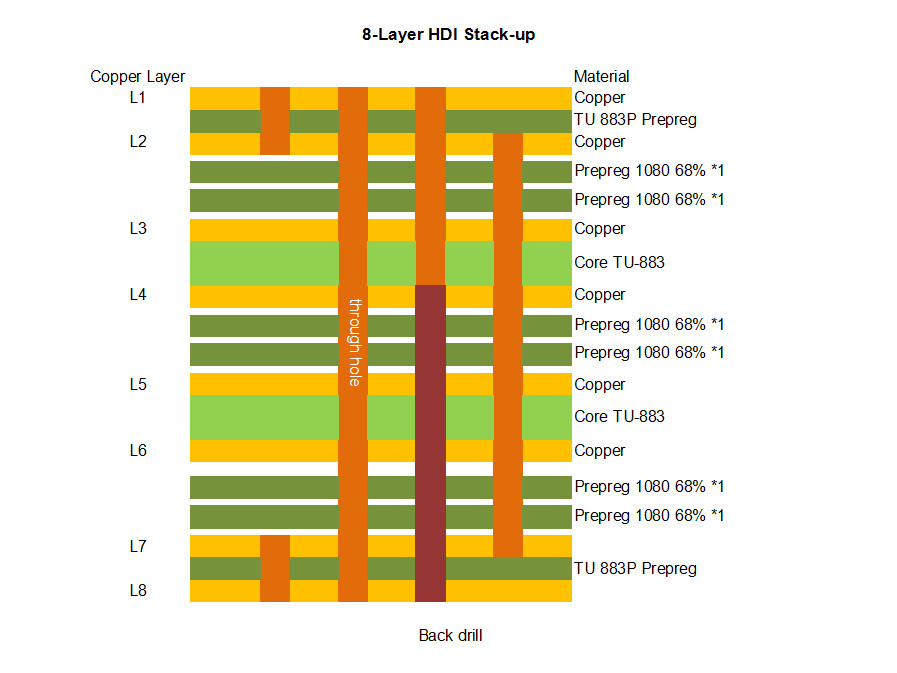

트래스 기능: 고급 연결 옵션
블라인드 비아: 네 (L1-L2, L7-L8)
매장된 비아: 그래 (L2-L7) 최적화된 성능을 위해
후면 뚫린 비아: 예 (L1-L6) 신호의 명확성을 향상시키기 위해
임피던스 제어: 다양한 레이어에서 50, 90, 100 오흐m의 디퍼셜 페어에 맞춤형으로, 애플리케이션 전반에 걸쳐 신호 무결성을 보장합니다.
품질 및 준수: 신뢰성 있는 제조
우리의 PCB는 IPC-클래스 2 품질 표준을 충족, 신뢰성 및 우수성을 보장합니다. 우리는 Gerber RS-274-X 형식으로 예술 작품을 제공합니다,산업 표준 제조 프로세스와 호환성을 보장합니다.무엇보다도 우리의 제품은 전 세계 고객들에게 제공됩니다.
TU-883 재료: 우수성을 위해 설계
TU-883 (ThunderClad 2) 는 저손실 애플리케이션을 위해 특별히 설계된 고성능 합금으로 제작되었습니다.
높은 Tg (TMA): 열 안정성을 위해 170°C
다이렉트릭 상수: 신뢰성 있는 신호 전송을 위해 3.39 @ 10GHz
분산 요인: 0.0045 @ 10GHz, 에너지 손실을 최소화
안정적인 성능: 주파수 및 온도 범위에서 일관성 있는 Dk/Df
수분 저항성: 환경 요인에 대한 특별한 보호
납 없는 호환성: 현대 제조 공정에 적합
중요 한 핵심 특성
개선 된 z 축 열 확장: 열 스트레스 하에서의 성능을 향상
CAF 방지 능력: 혹독한 조건에서 신뢰성을 보장합니다.
알로겐 없는: 환경 친화적이고 산업 표준을 준수
다재다능 한 응용: 우리 의 PCB 가 탁월 한 곳
우리의 첨단 8층 PCB는 다음과 같은 광범위한 응용 프로그램에 이상적입니다.
라디오 주파수 장치: 최소한의 신호 손실로 통신 기술을 향상시키는 데 적합합니다.
백플레인 및 고성능 컴퓨팅: 데이터 밀도가 높은 환경에 최적화되어 요구되는 컴퓨팅 작업에서 신뢰할 수있는 성능을 보장합니다.
라인 카드 및 스토리지 솔루션: 효율적인 스토리지 및 네트워크 운영에 필수적인 고속 데이터 전송을 지원하도록 설계되었습니다.
서버 및 통신 장비: 서버 및 통신 인프라에서 강력한 연결성과 성능을 유지하기 위해 필수적입니다.
오피스 라우터: 다양한 장치에 대한 원활한 연결을 제공하여 오피스 네트워크 솔루션의 신뢰성과 속도를 향상시키는 데 적합합니다.
오늘 예약을 받으세요!
만약 여러분이 현대 전자제품의 요구에 부응하는 고성능 PCB 솔루션을 찾고 있다면, 우리의 8층 TU-883 PCB는 완벽한 선택입니다.귀하의 요구 사항을 논의하거나 요금을 요청하기 위해 지금 저희에게 연락하십시오.
|
|
