| 원료: | RO4350B | 레이어 총수: | 4 층 |
|---|---|---|---|
| PCB 두께: | 1.0 밀리미터 | 구리 중량: | 1oZ |
| 표면 마감: | 침지 금 | ||
| 강조하다: | 4 층 침지 금 PCB,침지 금 PCB 를 경유하는 블라인드,레이더 PCB 를 경유하는 블라인드 |
||

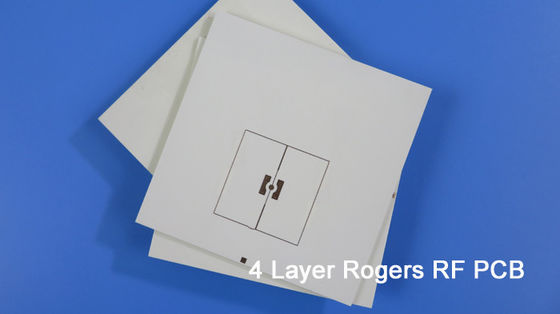

4층 고주파 PCB 6.6밀리미터그리고 20밀리로4350B, 레이더 센서 실종
(인프린트 회로 보드는 주문제작 제품, 그림과 표시된 매개 변수는 참조를 위해만)
다층 로저스 PCB는 FR-4 다층 PCB와 다른 여러 코어 결합을 기반으로 만들어집니다. 모두가 알고 있듯이 RO4350B 가족에는 8 개의 코어가 있습니다. 즉 4mil (0.101mm) 에서 60mil (1.524mm).
| RO4350B | |
| 4밀리 | 0.101mm |
| 60.6밀리 | 0.168mm |
| 10밀리 | 0.254mm |
| 130.3밀리 | 0.338mm |
| 160.6밀리 | 0.422mm |
| 20밀리 | 0.508mm |
| 30밀리 | 0.762mm |
| 60밀리 | 1.524mm |
그래서 4층으로 쌓아 놓는 것은 매우 흥미롭습니다. 여러 가지 방법으로 할 수 있습니다.
오늘 우리는 6.6밀리미터와 20밀리미터 RO4350B로 만들어진 로저스 4층 PCB를 소개할 것입니다.
먼저 하나 보겠습니다. 먼저 스택업이 보여집니다.
레이어 1에서 레이어 2는 6.6mil의 첫 번째 코어이고, 레이어 3에서 레이어 4는 20mil의 두 번째 코어이며, 그들은 RO4450F (1 RO4450F=4mil) 의 2 개의 시트를 통해 결합됩니다. 이 보드는 레이더 센서, 1.두께 0mm, 몰입 금으로 패드. 그것은 상단 층에서 내부 1까지 블라인드를 포함합니다. 그것은 비대칭적 인 축적이기 때문에 1.2% warpage가 허용됩니다. 그것은 제공 된 Gerber 데이터를 사용하여 IPC 6012 클래스 2에 따라 제조되었습니다.각 10개의 보드가 운송을 위해 포장되어 있습니다..
두 번째는 이전과 매우 비슷합니다.
특징 및 이점
1) 다이 일렉트릭 상수 (DK) 는 낮고 안정적이므로 신호 전송은 지연 없이 좋습니다.
2) 몰입 금은 탁월한 표면 평면성을 가지고 있으며, 특히 BGA 패키지 또는 CSP 장착 부품이있는 PCB에 도움이되며 조립 및 용접 과정에서 실패율을 줄입니다.
3) 전기 시험 및 AOI 검사, 열 스트레스 시험, 신뢰성 시험, 단열 저항 시험 및 이온 오염 테스트를 포함한 100% 시험
4) 프로토타입에서 표준 생산까지 생산 시간을 절약하기 위해 빠르고 유연합니다.
5) UL 인정을 받고 RoHS 지침을 준수합니다.
적용s
TV 안테나, 송신기 조합기, 사운드 제어 스위치 인덕션, 타워 마운트 증폭기, RF 모듈, 전력 분할기, 저소음 차단기, 4G 안테나
| PCB 크기 | 70mm x 125mm = 1개 |
| 보드 타입 | 다층 PCB |
| 계층 수 | 4 층 |
| 표면 장착 부품 | 네 |
| 구멍 구성 요소 를 통해 | 네 |
| 레이어 스택 | 구리 ----- 신호 18um ((0.5 온스) + 판 TOP 층 |
| RO4350B 0.508mm | |
| 구리 ----- 평면 0.018mm | |
| Prepreg RO4450F X 3, 0.305mm | |
| 구리 ----- 평면 0.018mm | |
| RO4350B 0.508mm | |
| 구리 ------- 18um ((0.5oz) + 판 BOT 레이어 | |
| 기술 | |
| 최소한의 흔적과 공간: | 4 밀리 / 5 밀리 |
| 최소 / 최대 구멍: | 0.4mm / 5.6mm |
| 다른 구멍의 수: | 12 |
| 굴착 구멍 수: | 121 |
| 밀링된 슬롯의 수: | 0 |
| 내부 절단자 수: | NA |
| 임페던스 제어: | 제1호 |
| 골드 손가락 번호: | 제1호 |
| 보드 소재 | |
| 기본 재료: | RO4350B Tg280°C, er<3.48로저스 회사 |
| 최종 포일 외부: | 1온스 |
| 최종 포일 내부: | 00.5온스 |
| PCB의 최종 높이: | 10.42mm ±10% |
| 접착 및 코팅 | |
| 표면 마감 | 잠수 금 |
| 용접 마스크는 다음을 적용합니다. | 제1호 |
| 솔더 마스크 색상: | 제1호 |
| 용접 마스크 종류: | 제1호 |
| 컨투어/컷 | 로팅 |
| 표기 | |
| 컴포넌트 레전드의 측면 | 제1호 |
| 부품 레전드 색상 | 제1호 |
| 제조업체의 이름 또는 로고: | 제1호 |
| VIA | 구멍 (PTH) 을 뚫고 덮고, 최소 크기는 0.4mm입니다. |
| 발화성 등급 | UL 94-V0 승인 MIN |
| 차원 허용 | |
| 오프라인 차원: | 0.0059" |
| 판 접착: | 0.0029" |
| 굴착 용도: | 0.002" |
| 테스트 | 100% 전기 테스트 배송 전 |
| 제공 될 예술 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 영역 | 전 세계적으로, 전 세계적으로. |
