제품 상세 정보:
|
| 원료: | RO4003C+FR-4; RO4350B + FR4; F4B + FR4; 듀로이드/RT5880 + RO4350B; 듀로이드/RT5880 + FR4 | 레이어 총수: | 4 층, 6 층, 다층 |
|---|---|---|---|
| PCB 두께: | 1.0-5.0mm | PCB 사이즈: | ≤400mm X 500mm |
| 솔더 마스크: | 녹색이고 빨갛고 푸르고 검고 노랗습니다 | 실크 스트린: | 하얀색 |
| 구리 중량: | 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um) | 표면 마감: | 나동선, HASL, ENIG, 침적식 주석, OSP |
| 강조하다: | 홀 PCB를 통하여 홀 PCB를 통하여 임피던스는 PCB를 제어했습니다,Through Holes PCB,Impedance Controlled PCB |
||

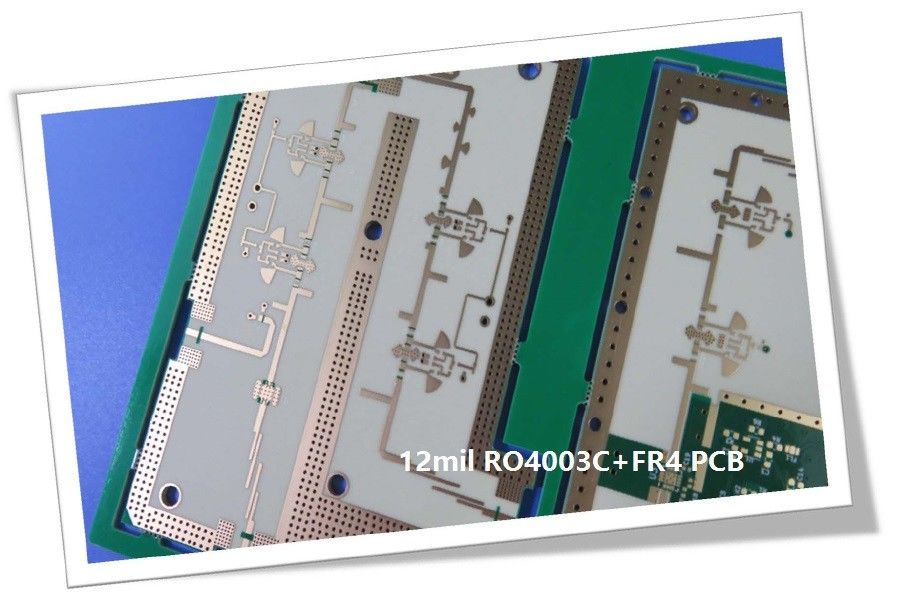

6 레이r 위성 안테나용 12mil 0.305mm RO4003C 및 FR-4로 제작된 하이브리드 PCB
오늘 우리는 12mil RO4003C 및 FR-4에 구축된 6레이어 RF PCB 유형을 소개합니다.이 보드는 위성 안테나에 사용됩니다.다음 그림은 보드의 스택업입니다.
스택업에서 보면 12mil 코어가 최상위 레이어에 있으며 주로 시그널 레이어의 역할을 한다.코어는 회로 기판의 RF 라인의 전기적 길이에 매우 중요한 고정된 두께를 가지고 있습니다.나머지 층은 RO4003C와 비슷한 두께의 FR-4 에폭시 유리 소재입니다.
자세한 사양은 다음과 같습니다.
기본 재료: 12mil 0.305mm RO4003C+ Tg170 FR-4
유전 상수: 3.38+/-0.05
레이어 수: 6개의 레이어
유형: 관통 구멍
형식: 105mm x 80mm = 1종 = 1개
표면 마무리: 침지 금
구리 무게: 외부 레이어 35μm / 내부 레이어 18μm
솔더 마스크 / 범례: 녹색 / 흰색
최종 PCB 높이: 1.4mm
기타: 임피던스 제어 PCB
표준: IPC 6012 클래스 2
포장: 20개의 패널이 선적을 위해 포장됩니다.
리드 타임: 10일
유통 기한: 6개월
현재 성숙한 혼합 프레스 재료는 다음과 같습니다.
RO4350B + FR4;
RO4003C + FR4;
F4B + FR4;
RT/듀로이드 5880 + RO4350B
RT/듀로이드 5880 + FR4
| PCB 기능 | |
| PCB 유형: | 하이브리드 PCB, 혼합 PCB |
| 혼합 유형: | RO4350B + FR4; |
| RO4003C + FR4; | |
| F4B + FR4; | |
| 듀로이드/RT5880 + RO4350B | |
| 듀로이드/RT5880 + FR4 | |
| 솔더 마스크: | 녹색, 빨강, 파랑, 검정, 노랑 |
| 레이어 수: | 4층, 6층, 다층 |
| 구리 무게: | 0.5oz(17µm), 1oz(35µm), 2oz(70µm) |
| PCB 두께: | 1.0-5.0mm |
| PCB 크기: | ≤400mm X 500mm |
| 표면 마무리: | 베어 구리, HASL, ENIG, 침지 주석, OSP |
