HDI RF PCB 8 층 RO4350B 로저스 4350 재료 1.6mm ENEPIG

모크:	1pcs
가격:	USD9.99-99.99/PCS
표준 포장:	진공 bags+Cartons
배달 기간:	8~9 일
지불 방법:	T/T
공급 능력:	5000PCS / 월

세부 정보 정보

제품 설명

자세한 정보

원래 장소

중국

브랜드 이름

Bicheng

인증

UL, ISO9001, IATF16949

PCB 재료:

Rogers RO4350B, 8mil RO4450F Bondply

레이어 총수:

8층

PCB 사이즈:

96.4 mm x 163.9 mm = 3ttypes = 3pcs, +/- 0.15mm

PCB 두께:

1.6mm

구리 중량:

1oz (1.4 밀) 외층; 1oz (1.4mil)/ 0.5oz (0.7mil) 내부 층

표면 마감:

전기 전기 니켈 몰입 금

솔더 마스크:

녹색

실크 스트린:

하얀색

강조하다:

8층 HDI RF PCB

HDI RF PCB

1.6mm HDI RF PCB

제품 설명

우리는 고품질의 RO4350B 재료를 사용하여 세심하게 설계된 최첨단 8층 인쇄 회로판 (PCB) 을 자랑스럽게 소개합니다.이 PCB는 고성능 전자 응용 프로그램의 요구 사항을 충족하도록 특별히 설계되었습니다., 광범위한 환경에서 뛰어난 신뢰성과 효율성을 제공합니다.

주요 사양
- 기본 재료: 우리의 PCB는 최고 수준의 RO4350B를 사용합니다. 전기 성능과 제조 가능성에 유명합니다.

- 레이어 수: 보드는 8개의 레이어로 구성되어 있으며, 복잡한 디자인과 향상된 기능을 허용합니다.

- 보드 크기: 96.4mm x 163.9mm (±0.15mm의 허용도와 함께) 를 측정하는 이 보드는 다양한 구성 요소를 수용할 수 있을 만큼 콤팩트하면서도 넓다.

- 최소한의 흔적/공간: 디자인은 높은 밀도의 레이아웃을 보장하는 4/6 밀리미터의 미세한 흔적과 공간을 포함합니다.

- 최소 구멍 크기: 0.4mm의 최소 구멍 크기를 갖추고 있으며 다양한 구성 요소에 적합합니다.

- 완성된 보드 두께: 완성된 보드는 1.8mm의 두께를 자랑하며 강도와 내구성을 제공합니다.

- 완성 된 구리 무게: 외부 층은 구리 무게가 1 온스 (1.4 밀리), 내부 층은 1 온스 (1.4 밀리) 와 0.5 온스 (0.7 밀리) 의 조합을 갖추고 있습니다.

- 표면 완화: 우리의 보드는 전기가 없는 니켈 몰입 금 완화와 함께 제공되며, 용접성을 향상시키고 산화로부터 보호합니다.

- 실크 스크린: 상단 및 하단 층은 구성 요소를 명확하게 식별하기 위해 흰색 실크 스크린으로 표시됩니다.

- 솔더 마스크: 보드의 양쪽은 추가 보호 및 미용적 인 매력을 위해 녹색 솔더 마스크로 코팅됩니다.

- 비아스: 모든 비아스는 樹脂로 가득 차 있으며, 안정적인 연결과 더 나은 열 성능을 보장합니다.

- 전기 테스트: 각 보드는 운반 전에 엄격한 100% 전기 테스트를 통해 기능과 성능을 보장합니다.

- 임피던스 제어: 임피던스는 특정 계층에서 50 오름에서 정밀하게 제어되어 신호 무결성을 향상시킵니다.

HDI RF PCB 8 층 RO4350B 로저스 4350 재료 1.6mm ENEPIG 0

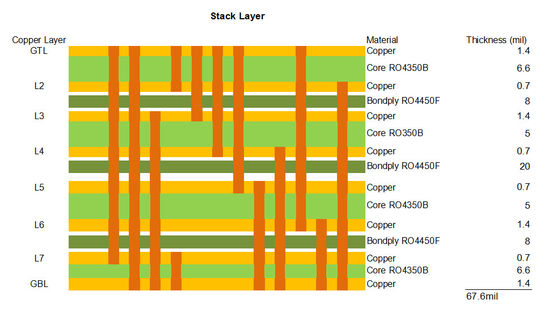

건설 세부 사항
이 첨단 PCB는 로저 RO4350B와 RO4450F 결합 물질의 여러 층을 결합한 정교한 스택업이 있습니다.이 독특 한 구조 는 열 안정성 을 탁월 히 보장 할 뿐만 아니라 전기적 성능 이 뛰어난 것 을 보장 해 준다, 고 주파수 애플리케이션에 이상적입니다. 다이 일렉트릭 특성에 대한 엄격한 통제는 까다로운 환경에서 신뢰할 수있는 작동을 허용합니다.

RO4350B 전형적 가치
재산	RO4350B	방향	단위	조건	시험 방법
다이렉트릭 상수,ε 프로세스	30.48±0.05	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5 클램프된 스트라이프라인
다이렉트릭 상수,ε 설계	3.66	Z		8~40 GHz	차분 단계 길이의 방법
분산 요인,δ	0.0037 0.0031	Z		10 GHz/23°C 2.5 GHz/23°C	IPC-TM-650 2.5.5.5
열 계수 ε	+50	Z	ppm/°C	-50°C~150°C	IPC-TM-650 2.5.5.5
부피 저항성	1.2 x 10¹⁰		MΩ.cm	COND A	IPC-TM-650 2.5.17.1
표면 저항성	5.7 x 10⁹		MΩ	COND A	IPC-TM-650 2.5.17.1
전기력	31.2 ((780)	Z	Kv/mm ((v/mil)	0.51mm ((0.020")	IPC-TM-650 2.5.6.2
튼튼성 모듈	162,432) 14,153 ((2,053)	X Y	MPa (ksi)	NT1 국가	ASTM D 638
팽창 강도	203(29.5) 130(18.9)	X Y	MPa (ksi)	NT1 국가	ASTM D 638
굽기 힘	255 (37)		MPa (kpsi)		IPC-TM-650 2.4.4
차원 안정성	<0.5	X,Y	mm/m (밀리 / 인치)	에치+E2/150°C 후에	IPC-TM-650 2.4.39A
열 팽창 계수	10 12 32	X Y Z	ppm/°C	-55°C~288°C	IPC-TM-650 2.4.41
Tg	>280		°C TMA	A	IPC-TM-650 2.4.24.3
Td	390		°C TGA		ASTM D 3850
열전도성	0.69		W/M/oK	80°C	ASTM C518
수분 흡수	0.06		%	48시간 침수 0.060" 샘플 온도 50°C	ASTM D 570
밀도	1.86		gm/cm3	23°C	ASTM D 792
구리 껍질 강도	0.88 (5.0)		N/mm (PLI)	용접 후 1 온스 EDC 포일	IPC-TM-650 2.4.8
발화성	(3) V-0				UL 94
납 없는 공정 호환성	네

성능 특징
- 다이 일렉트릭 상수 (RO4350B): 다이 일렉트릭 상수는 10 GHz에서 3.48 ± 0.05로 유지되며 신호 손실을 최소화합니다.

- 열전도: 0.69W/m/°K의 열전도와 함께 이 PCB는 열을 효과적으로 분산시켜 전체적인 성능을 향상시킵니다.

- 높은 Tg (> 280 °C): 높은 유리 전환 온도는 가공 중에 안정성과 작동 신뢰성을 보장합니다.

- 낮은 수분 흡수율: 재료는 0.06%의 낮은 수분 흡수율을 나타내고 있으며 다양한 조건에서 내구성을 더욱 향상시킵니다.

HDI RF PCB 8 층 RO4350B 로저스 4350 재료 1.6mm ENEPIG 1

신청서
이 8층 PCB는 다재다능하며 다음과 같은 다양한 응용 분야에 적합합니다.

- 셀룰러 베이스 스테이션 안테나: 통신 신호를 강화하는 데 이상적입니다.

- RF 식별 태그: 정확한 추적을 요구하는 응용 프로그램에 완벽합니다.

- 자동차 레이더와 센서: 자동차 기술의 엄격한 요구 사항을 충족하도록 설계되었습니다.

- 직방송 위성을 위한 LNB: 위성 통신에서 높은 성능을 보장합니다.

품질 보장
IPC-Class-2 표준에 따라 제조된 이 PCB는 엄격한 품질 관리 조치를 준수하여 각 단위가 내구성이 있고 중요한 조건 하에서 작동할 수 있도록 보장합니다.

사용 가능성
이 첨단 PCB는 전 세계적으로 구입할 수 있습니다. 최첨단 기술을 전자 프로젝트에 통합할 수 있는 기회를 제공합니다.

결론
우리의 우수한 8층 RO4350B PCB로 전자 디자인을 향상시켜라그리고 엄격한 품질 보장은 오늘날 급변하는 기술 환경에서 고성능 애플리케이션에 완벽한 선택입니다.우리의 고급 PCB 솔루션으로 향상된 신뢰성과 효율성을 경험하십시오.
