| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |
고주파 전자제품의 세계에서는 신뢰성 있고 고성능 인쇄회로판 (PCB) 의 수요가 계속 증가하고 있습니다.우리는 로저스 RO3210 고주파 회로 재료를 사용하여 PCB를 공급하는 데 전문, 가장 까다로운 응용 프로그램에 대한 예외적인 전기 성능과 기계적 안정성을 보장합니다.
RO3210은 뭐죠?
RO3210은 로저스 코퍼레이션이 우수한 전기 및 기계적 특성을 제공하기 위해 설계한 섬유 유리로 강화 된 세라믹으로 채워진 라미네이트입니다.이 물질은 비조직 PTFE 라미네이트의 표면 매끄러움을 결합합니다., 얇은 라인 에치 tolerances를 허용, 엮은 유리 PTFE 라미네이트의 딱딱함. RO3210은 고주파 응용 프로그램에 이상적입니다.기계적 안정성 향상 및 일관성 성능을 제공합니다..
왜 RO3210?
RO3210은 단순한 PCB 물질이 아닙니다. 그것은 게임의 변화입니다. 로저스 코퍼레이션이 개발한 이 세라믹으로 채워진섬유 유리 라미네이트는 전기적, 기계적 특성을 독특한 조합으로 설계되었습니다.그 특징은 다음과 같습니다:
예외적인 전기 성능: 10.2의 다이 일렉트릭 상수 (Dk) 와 10GHz에서 0.0027의 낮은 소모 요인, RO3210은 최소한의 신호 손실을 보장합니다.고주파 애플리케이션에 이상적입니다..
기계적 안정성: 엮인 유리 강화 는 우수한 딱딱 함 을 제공 하며, 제조 및 조립 도중 손잡이를 단순화 한다.
열 신뢰성: 0.81 W/mk의 열 전도성 및 구리와 일치하는 열 확장 계수 (CTE) 로, RO3210은 열 스트레스로도 신뢰할 수있는 성능을 보장합니다.
표면 부드러움: 재료의 부드러운 표면은 더 미세한 라인 에치 tolerances를 허용하여 복잡한 회로 디자인을 만들 수 있습니다.
| RO3210 전형적 가치 | |||||
| 재산 | RO3210 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 100.2±0.5 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 10.8 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0027 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -459 | Z | ppm/°C | 10GHz 0°C~100°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.8 | X, Y | mm/m | COND A | ASTM D257 |
| 부피 저항성 | 103 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 103 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 579 517 |
MD CMD |
kpsi | 23°C | ASTM D 638 |
| 물 흡수 | <0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
| 특정 열 | 0.79 | j/g/k | 계산 | ||
| 열전도성 | 0.81 | W/M/K | 80°C | ASTM C518 | |
| 열 팽창 계수 (-55~288°C) |
13 34 |
X,Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C | TGA | ASTM D3850 | |
| 밀도 | 3 | gm/cm3 | |||
| 구리 껍질 강도 | 11 | pli | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||

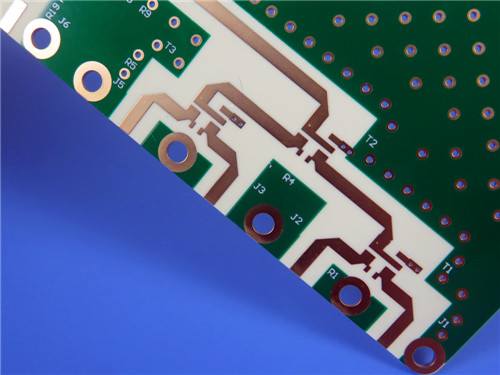

주요 사양
스택업: 2층 딱딱한 PCB
원자재: 로저스 RO3210 (0.635mm 두께)
구리층: 각 35μm
보드 크기: 40mm x 44mm (내용: +/- 0.15mm)
추적/공간: 5/6 밀리
구멍 크기: 최소 0.3mm
표면 가공: 침수 진
솔더 마스크: 녹색 (위와 아래)
실크 스크린: 하얀색 (위와 아래)
품질보증: 100% 전기 테스트
이 세부 사항 이 중요 한 이유
정확성: 최소 5/6 밀리미터의 흔적/공간과 부드러운 표면 완성으로, 당신의 디자인은 정밀도로 실행될 것입니다.
내구성: 구리와 일치하는 CTE 및 높은 분해 온도 (500°C) 는 까다로운 환경에서도 장기적인 신뢰성을 보장합니다.
일관성: 우리의 IPC-클래스-2 표준을 준수하는 것은 당신이 신뢰할 수있는 제품을 보장합니다.
우수성 을 요구하는 응용 프로그램
RO3210 기반 PCB는 오늘날 가장 진보된 기술의 척추입니다. 여기 이 PCB가 빛나는 몇 가지 예가 있습니다.
자동차 시스템: 충돌 방지에서 GPS 안테나까지 RO3210은 중요한 자동차 응용 프로그램에서 신뢰할 수있는 성능을 보장합니다.
무선 통신: 마이크로 스트립 패치 안테나 또는 베이스 스테이션 인프라이든 PCB는 필요한 성능을 제공합니다.
위성 및 광대역 시스템: RO3210의 낮은 신호 손실과 열 안정성은 직접 방송 위성 및 무선 광대역 시스템에 이상적입니다.
산업 전자: 전력 배기판 및 원격 계측기 리더는 재료의 차원 안정성과 내구성에서 이익을 얻습니다.
당신 의 비전 을 실현 하십시오
고주파 애플리케이션의 복잡성을 이해하는 PCB 공급 파트너를 찾고 있다면 더 이상 찾지 마세요.우리는 당신의 디자인을 PCB로 현실로 만들 준비가 되어 있습니다..
오늘 저희에게 연락하여 프로젝트를 논의하고 제안을 요청하십시오.
|
|
