| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |
비첸에서는 성능과 신뢰성의 경계를 뛰어넘는 최첨단 PCB 솔루션을 제공하는 데 전문적입니다.우리의 로저스 RO4350B PCB는 RF 및 마이크로파 응용 프로그램의 가장 까다로운 요구 사항을 충족하도록 설계되었습니다전기적 성능, 열 안정성, 그리고 비용 효율성을 갖추고 있습니다.우리의 RO4350B PCB는 당신의 다음 돌파구 프로젝트에 완벽한 선택입니다.
로저스 RO4350B 의 특징
로저스 RO4350B는 고성능 PTFE 라미네이트와 비용 효율적인 에포시/글라스 솔루션 사이의 격차를 줄이는 게임 변경 재료입니다.
비교할 수 없는 전기적 성능: 10 GHz/23°C에서 3.48 +/- 0.05의 엄격하게 제어된 다이전트릭 상수 (Dk) 와 10 GHz/23°C에서 0.0037의 극저분해 인수RO4350B는 우수한 신호 무결성과 최소한의 손실을 보장합니다., 심지어 높은 주파수에서.
열 우수성: 고 유리 전환 온도 (Tg) > 280 °C 및 열 전도성 0.69 W / m / ° K는 고 전력 및 고 온도 환경에 이상적입니다.
차원 안정성: CTE (열적 팽창 계수) 는 구리 (X: 10 ppm/°C, Y: 12 ppm/°C, Z: 32 ppm/°C) 와 거의 일치합니다.다층 보드 구조물에 대한 특별한 차원 안정성을 보장합니다..
비용 효율적인 제조: 전통적인 PTFE 재료와 달리 RO4350B는 표준 FR-4 방법을 사용하여 처리 할 수 있으며 품질을 손상시키지 않고 생산 비용을 크게 줄일 수 있습니다.
| RO4350B 전형적 가치 | |||||
| 재산 | RO4350B | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.66 | Z | 8~40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인,δ | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +50 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 162,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.5 | X,Y | mm/m (밀리 / 인치) |
에치+E2/150°C 후에 | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 10 12 32 |
X Y Z |
ppm/°C | -55°C~288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 열전도성 | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 0.88 (5.0) |
N/mm (PLI) |
용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 발화성 | (3) V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||

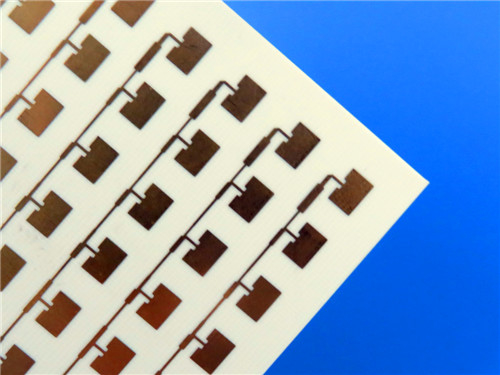

우리의 RO4350B PCB 사양
우리는 업계의 최고 표준을 충족하도록 설계된 2층 딱딱한 PCB를 제공합니다.
보드 크기는 340mm x 340mm (1PCS), 정확도 허용값은 +/- 0.15mm입니다.
레이어 스택업:
구리층 1: 35μm
로저스 RO4350B 코어: 0.102 mm (4 mil)
구리층 2: 35μm
트레이스/스페이스: 복잡한 디자인을 위해 최소 4/5 밀리
구멍 크기: 신뢰할 수 있는 연결을 위해 최소 0.25mm
완성된 보드 두께: 0.2mm, 가벼운 동시에 내구성있는 구조를 보장합니다.
표면 마감: 더 나은 용접성 및 장기 신뢰성을 위해 몰입 금.
품질 보장: 모든 보드는 100% 전기 테스트를 받고 IPC-Class-2 표준을 준수합니다.
왜 RO4350B PCB를 선택합니까?
다층 디자인에 적합합니다: 복잡한 혼합-다형 전기 다층 보드 구조에 이상적입니다.
비용 효율적인 생산: 표준 FR-4 가공을 활용하여 제조 비용을 줄입니다.
믿을 수 있는 신뢰성: 극심 한 열 상태 에서도 극도의 차원 안정성 과 뚫린 구멍 의 품질 을 갖는다.
경쟁력 있는 가격: 고성능 라미네이트는 전통적인 마이크로웨이브 재료의 비용의 일부입니다.
혁신 을 자극 하는 애플리케이션
이 RO4350B PCB는 다음과 같은 광범위한 고 주파수 및 고 전력 애플리케이션에서 신뢰할 수 있습니다.
셀룰러 베이스 스테이션 안테나 및 전력 증폭기
RF 식별 태그
자동차용 레이더 및 센서 시스템
직방송 위성을 위한 LNB
전 세계 가용성, 타협 하지 않는 품질
우리는 전 세계적으로 우수성을 제공하기 위해 최선을 다하고 있습니다. 우리의 PCB는 IPC-클래스-2 표준에 따라 제조됩니다. 모든 응용 프로그램에서 신뢰성과 성능을 보장합니다.우리는 당신이 원활한 물류와 적시에 배달을 보장합니다..
다음 단계: 특별 한 것 을 만들자!
여러분의 디자인을 다음 단계로 끌어올릴 준비가 되셨습니까? 로저스 RO4350B PCB는 정확성, 성능, 그리고 저렴한 가격으로 여러분의 목표를 달성하는데 도움을 줍니다.요금을 요청하거나 프로젝트 요구 사항을 논의하기 위해 오늘 저희에게 연락하십시오.혁신의 새로운 기준을 설정하는 솔루션을 만들기 위해 협력합시다.
|
|
