18층 RO4350B PCB 3.2mm 고성능 ENIG + 선택적인 하드 골드

18층 RO4350B PCB 3.2mm 고성능 ENIG + 선택적인 하드 골드

모크: 1pcs
가격: USD9.99-99.99/PCS
표준 포장: 진공 bags+Cartons
배달 기간: 8~9 일
지불 방법: T/T
공급 능력: 5000PCS / 월
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
소재:
Rogers RO4350B 코어 - 0.102 mm (4mil)
레이어 총수:
18 층
PCB 사이즈:
218 mm x 497 mm = 1pcs, +/- 0.15mm
PCB 두께:
3.2 밀리미터
표면 마감:
몰입 금 + 선택적 하드 골드 50 마이크로 인치.
솔더 마스크:
탑 블루
강조하다:

18층 PCB

,

선택적 인 단단 한 금 PCB

,

3.2mm 고성능 PCB

제품 설명

소개
오늘날의 첨단 RF 및 고주파 전자제품에서 신호의 무결성, 열 안정성, 신뢰성은 협상이 불가능합니다.로저스 RO4350B 라미네이트와 RO4450F 결합으로 제작되었습니다., 통신, 자동차 레이더 및 항공 우주 응용 분야에서 가장 까다로운 요구 사항을 충족하도록 설계되었습니다.그리고 뛰어난 열 성능, 이 PCB는 극한 조건에서도 최적의 기능을 보장합니다.



정밀 건설 및 주요 사양
이 PCB의 모든 세부 사항은 고주파 안정성과 내구성을 위해 설계되었습니다.



기본 재료: 우수한 RF 특성을 위해 고성능 RO4350B (핵) + RO4450F (보드플라이)



레이어 수: 4/4 밀리 미터 / 공간과 0.4mm 최소 구멍 크기와 18 층.



블라인드 비아: 고밀도 연결을 위해 기계적으로 뚫어집니다 (L11-L18).



표면 마감: 침수 금 + 선택적인 단단한 금 (50 μin) 을 사용하여 우수한 용접성과 부식 저항성을 제공합니다.



비아 인 패드 & 프레스 피트 홀: 향상된 기계 및 전기 성능을 지원합니다.



樹脂 꽉 채운 & 뚜?? 와이어: 신뢰성을 향상시키고 솔더 윙을 방지합니다.



100% 전기 테스트: 배송 전에 기능 보장.



18층 RO4350B PCB 3.2mm 고성능 ENIG + 선택적인 하드 골드 0

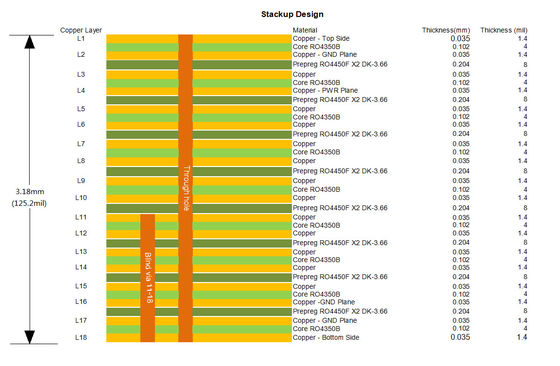

최대 성능에 최적화된 스택업
18층의 스택업은 신호 손실을 최소화하고 열 안정성을 보장하기 위해 세심하게 설계되었습니다.



일관성 있는 임피던스 제어를 위해 RO4350B 코어 (4mil) 와 RO4450F 결합 플라이 (4mil) 를 번갈아 사용한다.



35μm 구리 층 (1oz) 을 모든 내부 및 외부 층에 최적의 전류 처리.



낮은 Z축 CTE (32 ppm/°C) 는 열 스트레스로 균열을 방지합니다.



높은 Tg (> 280 °C) 는 고온 환경에서 안정성을 보장합니다.



왜 로저 RO4350B와 RO4450F가?
RO4350B 라미네이트 RF PCB의 골드 표준



변압기 상수 (Dk): 3.48 ±0.05 @ 10GHz



극저하 손실: 0.0037의 분산 인자 (Df) 는 신호 저하를 최소화합니다.



열전도: 효율적인 열 분비를 위해 0.69 W/m/°K



CTE는 구리와 일치합니다. 왜곡을 줄이고 차원의 안정성을 보장합니다.



RO4450F 융합성능 우수한 다층 성능


순차 라미네이션과 호환: 복잡하고 높은 계층 수 디자인을 위해 이상적입니다.



향상 된 측면 흐름: 좁은 공간을 안정적으로 채우는 것을 보장합니다.



높은 열 저항성: 여러 장 lamination 사이클을 견딜 수 있습니다.



18층 RO4350B PCB 3.2mm 고성능 ENIG + 선택적인 하드 골드 1



이상적 인 응용
이 PCB는 다음과 같은 고주파 정밀성과 신뢰성을 요구하는 산업에 적합합니다.



5G 및 셀룰러 기본 스테이션 (안테나, 전력 증폭기)

자동차 레이더 및 ADAS 센서

위성 및 항공 우주 통신 시스템

RFID 및 IoT 장치



품질 보장 및 전 세계 가용성
우리는 IPC-클래스-2 표준을 준수하여 상업 및 산업용의 높은 신뢰성을 보장합니다. 우리의 제조 과정은 Gerber RS-274-X 파일을 지원합니다.그리고 우리는 당신의 생산 시간표를 충족시키기 위해 전 세계 배송을 제공합니다..


성능, 내구성 및 정밀성을 제공하는 PCB로 고주파 디자인을 업그레이드하십시오. 경쟁력있는 가격, 빠른 납품 시간 및 전문 고객 서비스를 위해 지금 연락하십시오.
