| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

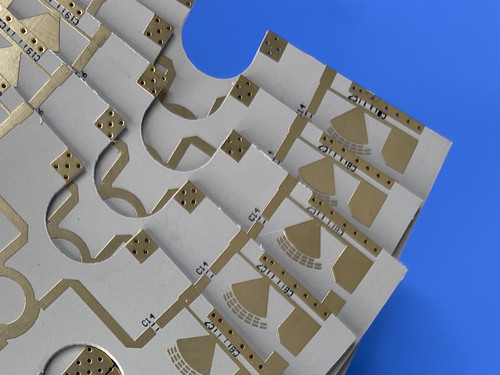

급속도로 발전하는 기술의 세계에서, 고성능 인쇄 회로 보드 (PCB) 의 필요성은 최고 수준입니다.현대 애플리케이션의 엄격한 요구 사항을 충족하도록 특별히 설계되었습니다..
PCB 제작 및 사양
첨단 재료: 로저스 RO3006
이 PCB의 핵심은 로저스 RO3006입니다.이 재료는 고주파 응용 프로그램에 특별히 설계되었습니다., 온도와 주파수 범위에서 일관된 성능을 보장합니다.
기술 사양
이 2층 PCB의 구체적인 세부 사항은 다음과 같습니다.
- 크기: 76mm x 52mm (1 PCS)
- 계층 수: 2 계층
- 최소 추적/공간: 5/4 밀리
- 최소 구멍 크기: 0.35mm
- 완제판 두께: 0.71mm
- 완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층
- 횡단 접착 두께: 20μm
- 표면 마감: 전자기 없는 니켈 몰입 금 (ENIG)
- 실크스크린: 위쪽은 흰색, 아래쪽은 아무것도 없습니다
- 솔더 마스크: 초록색 위쪽, 아래쪽은 없습니다
PCB 스택업
PCB 스택업은 다음과 같이 구성됩니다.
- 구리 층 1: 35 μm
- 로저스 RO3006 기판: 25 밀리 (0.635 mm)
- 구리층 2: 35 μm
| 재산 | RO3006 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 60.15±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 6.5 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.002 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -262 | Z | ppm/°C | 10 GHz -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.27 0.15 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 105 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 105 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 1498 1293 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | 0.86 | j/g/k | 계산 | ||
| 열전도성 | 0.79 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55~288°C) |
17 17 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 밀도 | 2.6 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 7.1 | 내면 | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
주요 특징 과 이점
특이한 전기적 특성
로저스 RO3006는 10 GHz에서 6.15 ± 0.15의 변압률을 자랑하며 0의 낮은 분산 인수를 가지고 있습니다.002이 특징은 최소 신호 손실과 높은 효율을 보장하여 고 주파수 애플리케이션에 이상적입니다.
기계적 안정성
이 재료의 낮은 열 확장 계수 (CTE) 는 구리와 밀접하게 일치하여 신뢰할 수 있는 표면 장착 조립을 촉진합니다.이 특징은 특히 온도 변동에 민감한 애플리케이션에 유용합니다., 탁월한 차원 안정성을 보장합니다.
비용 효율적 인 제조
우리는 프로토타입, 소량 및 대량 생산에 대한 솔루션을 제공합니다. 우리의 PCB는 모든 생산 규모에서 비용 효율적으로 설계되었습니다.품질을 손상시키지 않고 경제적인 라미네이트 가격을 제공하는 것이 다재다능성 때문에 프로토타입 제작과 소규모 및 대규모 생산에 이상적인 선택이 됩니다.
전형적 사용법
이 2층 RO3006 PCB는 다재다능하며 다음과 같은 다양한 응용 프로그램에 적합합니다.
- 자동차 레이더 시스템: 안전 기능과 탐색 능력을 향상시킵니다.
- 셀룰러 통신: 효율적인 통신을 위해 전력 증폭기 및 안테나에 사용됩니다.
- 글로벌 위치 시스템 (GPS): 위성 통신에서 신뢰할 수 있는 성능을 제공합니다.
- 무선 통신: 패치 안테나에 이상적입니다. 원활한 연결을 가능하게 합니다.
- 원격 미터 리더: 유틸리티 관리에서 정확한 데이터 전송을 촉진합니다.
전 세계 사용 가능성 및 표준 준수
이 고성능 PCB는 IPC-Class-2 표준을 준수하여 전 세계 배송에 사용할 수 있습니다.이 인증은 우리의 제품이 신뢰성과 품질에 대한 업계의 기대에 부응한다는 것을 보장합니다., 당신이 당신의 프로젝트를 위해 최고 수준의 PCB를 받는 것을 보장합니다.
결론
결론적으로, 로저스 RO3006로 만든 이 2층 PCB는 다양한 고주파 애플리케이션에서 탁월하게 작동하도록 설계되었습니다.기계적 안정성, 그리고 비용 효율적인 제조, 그것은 엔지니어와 디자이너 모두에게 신뢰할 수있는 솔루션으로 돋보인다.
우리의 첨단 RO3006 PCB를 통해 전자 디자인을 향상시켜라. 까다로운 애플리케이션에서 탁월한 성능과 신뢰성을 위해 설계되었습니다.
|
|
