| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

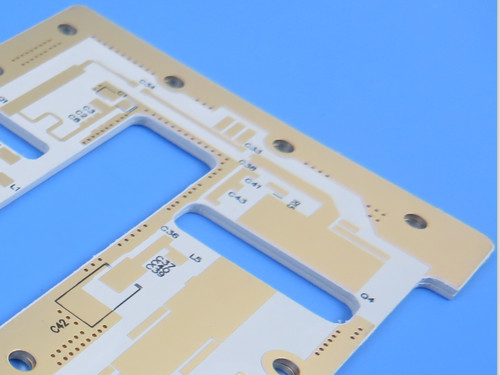

끊임없이 발전하는 기술의 영역에서, 고성능 인쇄 회로 보드 (PCB) 의 필요성은 그 어느 때보다 중요합니다.최고 수준의 로저스 RO3035 소재로 만들어졌습니다., 5G 및 밀리미터 파동 기술과 같은 고주파 부문에서 특히 현대 애플리케이션의 엄격한 요구를 충족하도록 설계되었습니다.
비대칭 재료: 로저스 RO3035
이 PCB의 핵심은 로저스 RO3035입니다. 고주파 회로에서 뛰어난 성능으로 유명한 PTFE 기반의 세라믹 라미네이트입니다. 이 라미네이트는온도 범위에서 안정적인 다이렉트릭 상수를 공급하도록 설계된이러한 안정성은 도전적인 환경에서 최적의 성능을 유지하기 위해 필수적입니다.
세부 사양
다음은 우리의 2층 PCB의 주요 사양입니다:
- 기본 재료: 로저스 RO3035
- 계층 수: 2 계층
- 크기: 67.1mm x 57.6mm (2형, 2 PCS)
- 최소한의 흔적/공간: 4/5 밀리
- 최소 구멍 크기: 0.2mm
- 마감판 두께: 0.2mm
- 완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층
- 횡단 접착 두께: 20μm
- 표면 가공: 몰입 금
- 실크 스크린: 양쪽 모두 없어
- 두쪽 모두 없네
- 전기 테스트: 100% 배송 전에 테스트
PCB 스택업
스택업 구성은 다음과 같습니다.
- 구리 층 1: 35 μm
- 로저스 RO3035 기판: 5 밀리 (0.127 mm)
- 구리층 2: 35 μm
| 재산 | RO3035 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.6 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0015 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -45 | Z | ppm/°C | 10 GHz -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.11 0.11 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 107 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 107 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 1025 1006 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | j/g/k | 계산 | |||
| 열전도성 | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55~288°C) |
17 17 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 밀도 | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 10.2 | 내면 | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
주요 특징 과 이점
우수한 전기 성능
로저스 RO3035 라미네이트는 10 GHz에서 3.5 ± 0.05의 변압수를 제공하며, 낮은 소분 요인 0과 결합됩니다.0015이 특성은 최소한의 신호 손실과 높은 효율을 보장하여 최대 30-40 GHz의 응용 프로그램에 적합합니다.
견고 한 기계적 특성
구리 와 거의 비슷 한 낮은 열 팽창 계수 (CTE) 로 이 재료 는 신뢰성 있는 표면 에 장착 된 집합체 를 촉진 한다.이 특징은 특히 온도 변동에 민감한 응용 프로그램에 유용합니다., 뛰어난 차원 안정성을 보장합니다.
유연한 제조 옵션
우리의 PCB는 다양한 생산 요구를 수용하도록 설계되었습니다. 프로토타입, 소량 또는 대규모 제조가 필요하든,우리는 품질에 타협하지 않고 비용 효율적인 라미네이트 가격을 제공합니다이 유연성은 다양한 프로젝트에서 엔지니어와 디자이너에게 이상적인 선택이됩니다.
다양 한 적용 방법
이 2층 RO3035 PCB는 다음과 같은 다양한 응용 분야에 적응 할 수 있습니다.
- 자동차 레이더 시스템: 현대 차량의 안전 및 탐색 능력을 향상시킵니다.
- 글로벌 위치 시스템 (GPS): 신뢰할 수 있는 위성 통신 성능을 제공합니다.
- 셀룰러 통신: 효율적인 네트워크 통신을 위한 전력 증폭기 및 안테나.
- 무선 통신: 다양한 장치에 대한 원활한 연결을 지원하는 패치 안테나.
- 원격 미터 리더: 유틸리티 관리에서 정확한 데이터 전송을 효율화합니다.
전 세계 사용 가능성 및 준수
이 고성능 PCB는 전 세계 배송에 사용할 수 있으며 IPC-Class-2 표준을 준수합니다.이 인증은 우리의 제품이 품질과 신뢰성에 대한 엄격한 산업 요구 사항을 충족한다는 것을 보장합니다., 우수한 PCB 솔루션을 제공합니다.
결론
요약하자면, 로저 RO3035로 만든 이 2층 PCB는 고주파 애플리케이션에서 탁월한 성능을 제공하고 신뢰성을 제공합니다.유연한 제조 옵션, 그리고 광범위한 응용 프로그램, 그것은 엔지니어와 디자이너 모두에게 최고의 선택으로 서 있습니다.
다음 프로젝트를 위해 RO3035 PCB를 선택하고 고품질 재료와 전문 엔지니어링의 영향을 발견합니다.오늘 저희에게 연락하고 새로운 높이로 전자 디자인을 높여!
|
|
