| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
소개
오늘날 급속한 전자 산업에서, 고성능 인쇄 회로 보드 (PCB) 의 수요는 결코 더 높지 않았습니다.최첨단 기술과 정밀 엔지니어링을 예로 들 수 있습니다., 고주파 애플리케이션에 맞춘.

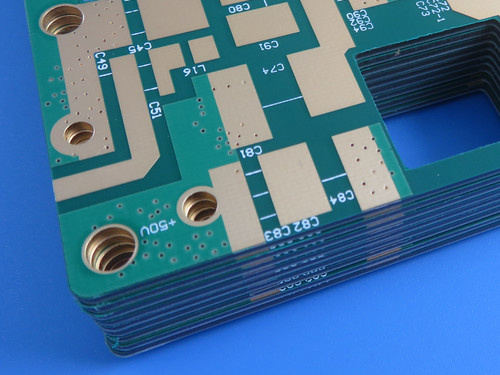

PCB 제작 세부 사항
- 기본 재료: RT/Duroid 5880
- 계층 수: 2 계층
- 크기: 60mm x 55mm (± 0.15mm)
- 최소 추적/공간: 4/6 밀리
- 최소 구멍 크기: 0.3mm
- 마감판 두께: 0.6mm
- 완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층에
- 횡단 접착 두께: 20μm
- 표면 가공: 전기가 없는 니켈 몰입 금
- 실크스크린: 위쪽 층은 흰색, 아래쪽은 없습니다.
- 솔더 마스크: 초록색 위쪽, 아래쪽은 없습니다
- 전기 테스트: 100% 전기 테스트를 운송 전에 수행
이 사양은 PCB가 질과 성능에 대한 엄격한 표준을 충족시키는 것을 보장하며 다양한 까다로운 응용 분야에 적합합니다.
재료 구성
RT/Duroid 5880는 유리 미세 섬유로 강화된 PTFE 복합재로 만들어진 고주파 라미네이트입니다. 이 독특한 구성은 변압상수에서 예외적인 균일성을 제공합니다.정밀한 전기 성능을 요구하는 응용 프로그램에 이상적입니다..
주요 특징
- 다이 일렉트릭 상수: 2.2 10 GHz/23°C에서 0.02의 허용량
- 분산 요인: 10 GHz에서 0.0009
- 낮은 수분 흡수: 0.02%, 습한 환경에서 신뢰할 수있는 성능을 허용
- 열 안정성: 열 팽창 계수 (CTE) 는 X 축에서 31 ppm/°C, Y 축에서는 48 ppm/°C
이러한 특징은 PCB가 광범위한 주파수 범위에서 일관된 성능을 유지할 수 있도록 해 고주파 응용 프로그램에서 특히 가치가 있습니다.
| NT1기생물 | ||||||
| 재산 | NT1기생물 | 방향 | 단위 | 조건 | 시험 방법 | |
| 다이렉트릭 상수,ε 프로세스 | 2.20 2.20±0.02 스펙 |
Z | 제1호 | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| 다이렉트릭 상수,ε 설계 | 2.2 | Z | 제1호 | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0004 0.0009 |
Z | 제1호 | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| 열 계수 ε | -125 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 | |
| 부피 저항성 | 2 x 107 | Z | 크기가 크다 | C/96/35/90 | ASTM D 257 | |
| 표면 저항성 | 3 x 107 | Z | 모흐 | C/96/35/90 | ASTM D 257 | |
| 특정 열 | 0.96(0.23) | 제1호 | j/g/k (cal/g/c) |
제1호 | 계산 | |
| 튼튼성 모듈 | 23°C에서 테스트 | 100°C에서 시험 | 제1호 | MPa ((kpsi) | A | ASTM D 638 |
| 1070 ((156) | 450 ((65) | X | ||||
| 860 ((125) | 380 ((55) | Y | ||||
| 극심 한 스트레스 | 29 (4.2) | 20(2.9) | X | |||
| 27(3.9) | 18(2.6) | Y | ||||
| 최후의 압력 | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| 압축 모듈 | 710(103) | 500 ((73) | X | MPa ((kpsi) | A | ASTM D 695 |
| 710(103) | 500 ((73) | Y | ||||
| 940 ((136) | 670(97) | Z | ||||
| 극심 한 스트레스 | 27(3.9) | 22(3.2) | X | |||
| 29 (5.3) | 21(3.1) | Y | ||||
| 52 (7.5) | 43(6.3) | Z | ||||
| 최후의 압력 | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| 수분 흡수 | 0.02 | 제1호 | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
| 열전도성 | 0.2 | Z | W/m/k | 80°C | ASTM C 518 | |
| 열 팽창 계수 | 31 48 237 |
X Y Z |
ppm/°C | 0~100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | 제1호 | °C TGA | 제1호 | ASTM D 3850 | |
| 밀도 | 2.2 | 제1호 | gm/cm3 | 제1호 | ASTM D 792 | |
| 구리 껍질 | 31.2 ((5.5) | 제1호 | 플리 ((N/mm) | 1oz ((35mm) EDC 포일 용매 플라트 후 |
IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | 제1호 | 제1호 | 제1호 | UL 94 | |
| 납 없는 공정 호환성 | 네 | 제1호 | 제1호 | 제1호 | 제1호 | |
이 2층 PCB 의 장점
1균일 전기적 특성: RT/Duroid 5880 물질은 전기적 특성이 다른 환경 조건에서도 안정적으로 유지되도록합니다.이것은 고주파 회로에 매우 중요합니다..
2제조 용이성: PCB는 특정 디자인에 맞게 쉽게 절단, 절단 및 가공되어 회로 설계에 더 많은 유연성을 허용합니다.
3내구성: 낮은 수분 흡수율과 용매에 대한 저항력으로, 이 PCB는 가혹한 환경에서 사용하기에 이상적이며, 장수성과 신뢰성을 보장합니다.
4신뢰성: 각 보드는 출하 전에 100% 전기 테스트를 거쳐 가장 높은 표준을 충족하는 보드만 고객에게 도달 할 수 있도록 보장합니다.
질과 표준
새로 선보인 2층 PCB는 Gerber RS-274-X 아트워크 형식을 갖추고 있으며, 기존 작업 흐름에 원활한 통합을 위해 산업 표준 설계 소프트웨어와 호환성을 보장합니다.이 PCB는 IPC-클래스-2 표준을 준수, 광범위한 애플리케이션에 대한 신뢰할 수 있는 성능과 품질을 보장합니다.전자 프로젝트에서 고성능 솔루션을 찾는 엔지니어와 디자이너에게 다재다능한 선택이됩니다..
PCB의 응용
우리의 2층 PCB는 다음과 같은 광범위한 응용 프로그램에 적합합니다.
- 상업용 항공용 광대역 안테나: 고성능 안테나에는 장거리 신호 무결성을 유지할 수 있는 신뢰할 수 있는 PCB가 필요합니다.
- 마이크로 스트립 및 스트라이프 라인 회로: 정확성이 가장 중요한 RF 및 마이크로 웨브 애플리케이션에 이상적입니다.
- 밀리미터 파동 애플리케이션: 기술이 발전함에 따라 밀리미터 파동 회로는 점점 더 일반화되고 있으며, 최소한의 손실로 높은 주파수를 처리 할 수있는 PCB가 필요합니다.
- 레이더 시스템: 신뢰성 있는 PCB는 민간 및 군사용 용도로 사용되는 레이더 시스템의 성능에 매우 중요합니다.
- 안내 시스템: 다양한 기술 분야에서 정확하고 일관된 성능은 안내 시스템에 필수적입니다.
- 포인트에서 포인트 디지털 라디오 안테나:** 고주파 성능은 디지털 라디오 시스템에서 명확한 통신을 보장합니다.
결론
RT/Duroid 5880에서 만들어진 우리의 새로 선보인 2층 PCB의 도입은 인쇄 회로 보드의 능력에 중요한 발전을 나타냅니다.우수한 전기적 특성을 가진, 내구성, 그리고 다재다능성, 이 PCB는 현대 전자 애플리케이션의 엄격한 요구 사항을 충족하도록 설계되었습니다.
우리의 고성능 PCB에 투자함으로써 여러분의 프로젝트가 최첨단 기술과 신뢰성을 누릴 수 있도록 합니다.우리의 PCB는 가장 어려운 환경에서 예외적인 성능을 제공할 준비가되어 있습니다..
|
|
