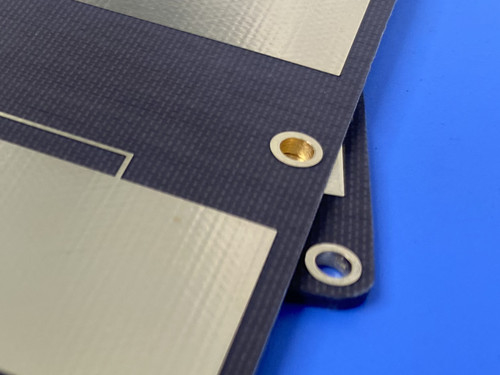

TLX-8 PCB 20mil 0.6mm 쌍면 인쇄 회로 보드

우리는 타코닉 TLX-8에서 제작된 새로 선보인 2층 PCB를 소개합니다. 이 고급 인쇄 회로 보드는 고성능 RF 애플리케이션의 엄격한 요구 사항을 충족하도록 설계되었습니다.이 기사 에서, 우리는 이 예외적인 제품의 구조, 재료 특성, 특징, 그리고 응용을 탐구할 것입니다.

PCB 제작 세부 사항

우리의 2층 PCB는 다음과 같은 사양을 자랑합니다:

- 기본 재료: TLX-8, RF 애플리케이션에 이상적인 고성능 PTFE 유리섬유 라미네이트.


- 레이어 카운트: 2개의 레이어, 최적의 크기와 성능의 균형을 제공합니다.


- 보드 크기: 190mm x 150mm +/- 0.15mm의 허용량으로 정밀 제조 및 통합을 허용합니다.


- 최소 추적/공간: 4/5 밀리, 현대 전자제품에 필수적인 밀도가 높은 회로 배열을 수용합니다.


- 최소 구멍 크기: 0.25mm, 작은 구성 요소의 통합을 지원합니다.


- 완성판 두께: 0.6mm 가벼운 프로필을 보장합니다.


- 완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 계층, 강력한 연결을 제공합니다.


- 접착 두께: 20μm, 신뢰성과 성능을 향상시킵니다.


- 표면 가공: 전류 없는 니켈 전류 없는 팔라디움 및 몰입 금 (ENEPIG), 우수한 용접성 및 부식 저항성을 보장합니다.


- 실크 스크린과 솔더 마스크: 적용되지 않아 설계의 최대 유연성을 허용합니다.


- 전기 테스트: 모든 보드는 100%의 전기 테스트를 통해 신뢰성을 보장합니다.

PCB 스택업

우리의 2층 PCB의 스택업은 다음으로 구성됩니다:

- 구리 층 1: 35 μm
- 타코닉 TLX-8 코어: 0.508 mm (20 ml)
- 구리층 2: 35 μm

이 구성은 전기 성능을 최적화하여 고주파 애플리케이션에 적합합니다.

재료 인사이트: 타코닉 TLX-8

TLX-8의 개요

타코닉 TLX-8은 PTFE 유리섬유 라미네이트로 광범위한 RF 응용 분야에서 신뢰성으로 알려져 있습니다.그 다재다능성 은 다양한 두께 와 구리 가루 를 사용할 수 있기 때문 이다, 그것은 낮은 계층 수 마이크로 웨이브 디자인에 적합 합니다. 주요 특징은 다음을 포함 합니다:

- 크리프 저항성: 우주 발사와 같은 높은 진동 수준에 노출 된 응용 프로그램에 이상적입니다.


- 고온 노출: 엔진 모듈에 사용하기에 적합합니다.


- 방사능 저항성: 우주 용 용 용품에 사용되는 부품에 효과적입니다.


- 극한 환경 저항성: 바다와 비행 중 조건에 견딜 수 있도록 설계되었습니다.

TLX-8 의 장점

1우수한 PIM 값: RF 성능에 필수적인 -160 dBc 이하의 수준을 달성합니다.


2기계 및 열 특성: 극한 조건에 견딜 수있는 견고한 특성.


3낮고 안정적인 Dk: RF 애플리케이션에 매우 중요한 최소 신호 손실을 보장합니다.


4- 차원 안정성: 시간의 흐름에 따라 구조적 무결성을 유지합니다.


5낮은 수분 흡수: 환경 요인으로부터 보호합니다.

전형적 사용법

우리의 2층 PCB는 다음과 같은 다양한 용도로 완벽하게 적합합니다.

- 레이더 시스템: 정확한 추적 및 탐지에 필수적입니다.


- 이동통신: 최첨단 통신 기술 지원


- 마이크로 웨브 테스트 장비: RF 구성 요소를 테스트하는 데 이상적입니다.


- 마이크로파 전송 장치: 효율적인 신호 전송을 촉진합니다.


- 커플러, 스플리터 및 증폭기: RF 신호 관리의 핵심 구성 요소


- 안테나: 고주파 애플리케이션에 적합합니다.

결론

결론적으로, 우리의 새로 선보인 2층 PCB는 타코닉 TLX-8로 만들어졌으며 ENEPIG 표면 완성도와 함께 PCB 기술의 정점을 보여줍니다.견고한 구조, 그리고 까다로운 애플리케이션에 대한 적응력, 이 PCB는 통신에서 항공 우주에 이르기까지 다양한 산업의 요구를 충족하도록 설계되었습니다.

우리의 PCB를 선택함으로써 신뢰성, 성능, 혁신을 선택합니다. 우리는 고객에게 최고 품질의 제품을 제공하기 위해 최선을 다하고 있습니다.

문의 또는 주문을 하기 위해, 오늘 우리의 판매 팀에 연락하십시오!
