TLX-9 PCB 31 Mil 2층 몰입 금 회로판

TLX-9 PCB 31 Mil 2층 몰입 금 회로판

모크: 1pcs
가격: USD9.99-99.99/PCS
표준 포장: 진공 bags+Cartons
배달 기간: 8~9 일
지불 방법: T/T
공급 능력: 5000PCS / 월
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
소재:
Taconic TLX -9 Core -0.787 mm (31mil)
레이어 총수:
2 층
PCB 사이즈:
78mm x 39mm = 1pcs, +/- 0.15mm
PCB 두께:
0.9 MM
표면 마감:
침지 금
솔더 마스크:
아니
강조하다:

31 밀리 몰입 금 회로판

,

TLX-9 잠수 금 회로판

,

31 Mil RF PCB 보드

제품 설명

TLX-9로 만든 2층 PCB를 소개합니다. 다양한 용도로 뛰어난 신뢰성을 위해 고성능 복합재료입니다.이 콤팩트 보드는 현대 전자 장치의 엄격한 요구 사항을 충족하도록 설계되었습니다, 특히 RF 및 마이크로 웨브 응용 프로그램.



PCB 제작 세부 사항

우리의 2층 PCB는 다음과 같은 주요 사양으로 세심하게 설계되었습니다.



- 기본 재료: TLX-9, PTFE와 엮은 유리 라미네이트의 복합체, 전기 및 기계적 특성이 뛰어나다.


- 레이어 카운트: 2개의 레이어, 높은 성능을 유지하면서 컴팩트한 디자인을 촉진합니다.


- 보드 크기: 78mm x 39mm, +/- 0.15mm의 용도, 제조에서 높은 정밀도를 보장합니다.


- 최소 추적/공간: 4/7 밀리, 복잡한 회로 레이아웃을 허용합니다.


- 최소 구멍 크기: 0.25mm, 더 작은 구성 요소를 통합하기에 적합합니다.


- 완성된 보드 두께: 0.9mm, 무게에 타협하지 않고 견고함을 제공합니다.


- 완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층, 강한 전기 연결을 보장 합니다.


- 횡단 접착 두께: 20μm, PCB의 전반적인 신뢰성에 기여합니다.


- 표면 가공: 침수 금, 우수한 용접성과 산화 저항성을 제공합니다.


- 실크 스크린: 위쪽은 흰색으로 구성 요소를 쉽게 식별 할 수 있습니다. 아래쪽은 실크 스크린이 없습니다.


- 솔더 마스크: 양쪽 모두 없어서 검사와 조립이 쉬워집니다.


- 전기 테스트: 각 보드는 배송 전에 **100% 전기 테스트**를 받으며 최고 수준의 신뢰성을 보장합니다.



스택업 구성

이 PCB의 스택업은



- 구리 층 1: 35 μm
- TLX-9 코어: 0.787mm (31m)
- 구리층 2: 35 μm



이 구성은 신호 무결성을 향상시키고 손실을 최소화하여 고주파 애플리케이션에 적합합니다.

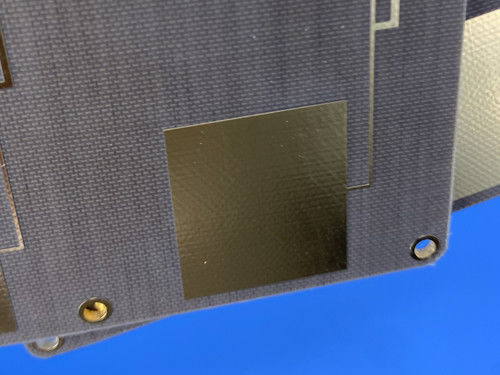

TLX-9 PCB 31 Mil 2층 몰입 금 회로판 0



TLX-9 의 이점

TLX-9는 다양한 재료로 특히 RF 및 마이크로 웨브 응용 분야에서 많은 장점을 제공합니다.



- 낮은 다이 일렉트릭 상수: 다이 일렉트릭 상수가 2입니다.5, TLX-9은 최소 신호 손실을 보장하여 고주파 회로에 이상적입니다.


- 낮은 분비 요인 00019, 소모 요인은 에너지 효율을 향상시키는 데 기여합니다.


- 높은 다이 일렉트릭 분해: TLX-9는 60kV를 초과하는 전압을 견딜 수 있으며 까다로운 환경에서 내구성을 보장합니다.


- 우수한 수분 저항성: 수분 흡수율 0.02% 이하로 TLX-9는 다양한 제조 과정에서 무결성을 유지합니다.


- 제어 된 열 팽창 계수 (CTE):** 재료의 CTE는 엄격하게 제어되어 열 팽창 문제를 줄이고 차원 안정성을 유지합니다.



신청서

우리의 2층 PCB는 다음과 같은 다양한 용도로 매우 적합합니다.



- 저소음 증폭기 (LNA): RF 통신에서 신호 품질을 향상시키는 데 이상적입니다.


- 저소음 블록 (LNB) 및 저소음 변환기 (LNC): 위성 통신에 필수적입니다.


- 개인 통신 서비스 (PCS): 대형 안테나에 적합합니다.


- 고전력 증폭기: 강력한 전력 취급을 위해 설계.


- 수동 구성 요소: RF 기능의 범위를 지원합니다.



품질 보장

우리의 PCB는 IPC-Class-2 품질 표준을 준수하여 높은 신뢰성을 보장합니다.엄격 한 제조 공정과 포괄적 인 테스트의 조합은 각 단위가 업계의 기대 사항을 충족하거나 초과 할 수 있음을 보장합니다..



결론

결론적으로, TLX-9의 새로 선보인 2층 PCB는 PCB 기술에서 중요한 도약을 나타냅니다.이 PCB는 첨단 전자 응용 프로그램의 요구를 충족하도록 설계되었습니다..

우리의 TLX-9 PCB를 선택함으로써, 당신은 신뢰성, 성능, 혁신에 투자하고 있습니다.우리는 경쟁적인 전자 시장에서 성공을 이끌어내는 고품질 제품으로 귀하의 프로젝트를 지원하기 위해 최선을 다하고 있습니다..



문의 또는 주문을 하기 위해, 오늘 우리의 판매 팀에 연락하십시오!
