| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

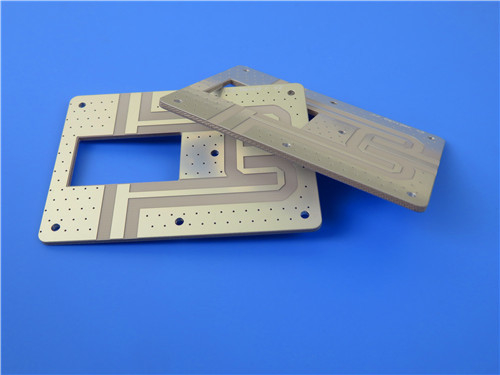

첨단 전자 솔루션에 대한 수요가 증가함에 따라, 고품질의 인쇄 회로 보드 (PCB) 의 필요성은 결코 더 중요하지 않았습니다.RF-10 재료를 사용하여 제작된, 특히 RF 부문에서 다양한 애플리케이션에 맞춘 예외적인 성능을 제공합니다.
1기술 사양
PCB 건설
- 기본 재료: RF-10, 세라믹으로 채워진 PTFE와 섬유 유리 섬유의 복합체.
- 보드 크기: 64mm x 45.7mm (± 0.15mm), 콤팩트한 형태 요소를 제공합니다.
- 완성된 보드 두께: 1.6mm, 내구성 및 견고성을 보장합니다.
- 완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층, 효율적인 신호 전송을 지원합니다.
- 최소 추적/공간: 4/6 밀리, 고밀도 디자인을 허용합니다.
- 최소 구멍 크기: 0.4mm, 다양한 구성 요소를 수용.
- 횡단 접착 두께: 20μm, 신뢰할 수있는 연결을 보장합니다.
- 표면 마감: 침몰 틴, 우수한 용접성 및 부식 저항을 제공합니다.
- 전기 테스트: 각 PCB는 신뢰성을 보장하기 위해 배송 전에 100% 전기 테스트를 받는다.
PCB 스택업
- 구리 층 1: 35μm (1oz)
- RF-10 코어: 60mil (1.524mm), 우수한 다이 일렉트릭 특성을 제공합니다.
- 구리 층 2: 35μm (1oz)
| 재산 | 시험 방법 | 단위 | 가치 | 단위 | 가치 |
| Dk @ 10 GHz | IPC-650 25.5.5.1 모드 | 10.2 ± 03 | 10.2 ± 03 | ||
| Df @ 10 GHz | IPC-650 25.5.5.1 모드 | 0.0025 | 0.0025 | ||
| TcK† (-55-150 °C) | IPC-650 25.5.6 | ppm/°C | -370 | ppm/°C | -370 |
| 수분 흡수 | IPC-650 26.2.1 | % | 0.08 | % | 0.08 |
| 껍질 강도 (1온스 RT 구리) | IPC-650 24.8 (연금) | 파운드/인 | 10 | N/mm | 1.7 |
| 부피 저항성 | IPC-650 25.17.1 | MOHm/cm | 6.0 x 107 | MOHm/cm | 6.0 x 107 |
| 표면 저항성 | IPC-650 25.17.1 | 모흐 | 1.0 x 108 | 모흐 | 1.0 x 108 |
| 융통력 (MD) | IPC-650-2.4.4 | PSI | 14,000 | N/mm2 | 96.53 |
| 굽기 강도 (CD) | IPC-650-2.4.4 | PSI | 10,000 | N/mm2 | 68.95 |
| 팽창 강도 (MD) | IPC-650-2.4.19 | PSI | 8,900 | N/mm2 | 62.57 |
| 팽창 강도 (CD) | IPC-650-2.4.19 | PSI | 5,300 | N/mm2 | 37.26 |
| 차원 안정성 | IPC-650 24.39 (어치 후) | % (25 밀리-MD) | -0.0032 | % (25 밀리CD) | -0.0239 |
| 차원 안정성 | IPC-650 24.39 (굽은 후) | % (25 밀리-MD) | -0.0215 | % (25 밀리CD) | -0.0529 |
| 차원 안정성 | IPC-650 24.39 (스트레스 후) | % (25 밀리-MD) | -0.0301 | % (25 밀리CD) | -0.0653 |
| 차원 안정성 | IPC-650 24.39 (어치 후) | % (60 밀리-MD) | -0.0027 | % (60 밀리 CD) | -0.0142 |
| 차원 안정성 | IPC-650 24.39 (굽은 후) | % (60 밀리-MD) | -0.1500 | % (60 밀리 CD) | -0.0326 |
| 차원 안정성 | IPC-650 24.39 (스트레스 후) | % (60 밀리-MD) | -0.0167 | % (60 밀리 CD) | -0.0377 |
| 밀도 (특수 중력) | IPC-650-2.3.5 | g/cm3 | 2.77 | g/cm3 | 2.77 |
| 특정 열 | IPC-650-2.4.50 | J/g°C | 0.9 | J/g°C | 0.9 |
| 열전도성 (무장) | IPC-650-2.4.50 | W/M*K | 0.85 | W/M*K | 0.85 |
| CTE (X-Y 축) (50 ~ 150 °C) | IPC-650 24.41 | ppm/°C | 16-20 | ppm/°C | 16-20 |
| CTE (Z축) (50 ~ 150 °C) | IPC-650 24.41 | ppm/°C | 25 | ppm/°C | 25 |
| 불화성 등급 | 내부 | V-0 | V-0 |
2RF-10 물질의 장점
높은 변압기
10GHz에서 10.2 ± 0.3의 변전수 상수와 함께 RF-10은 RF 회로의 크기를 크게 줄일 수 있습니다. 이 기능은 컴팩트하고 효율적이어야하는 현대 장치에 매우 중요합니다.
낮은 분비 요인
RF-10은 10GHz에서 0.0025의 분산 인자를 자랑하며 에너지 손실을 최소화하고 전체 회로 성능을 향상시킵니다.이 특징은 신호 무결성이 가장 중요한 고주파 애플리케이션에 필수적입니다..
탁월 한 차원 안정성
얇은 섬유 유리로 된 강화는 경직성 및 차원 안정성을 향상시킵니다.PCB가 성능을 손상시키지 않고 제조 및 운영의 스트레스에 견딜 수 있도록 보장합니다..
높은 열전도성
0.85 W/mk의 열 전도성으로 RF-10는 열을 효과적으로 관리하여 열 관리가 필수적인 고전력 애플리케이션에 적합합니다.
불화성 등급
이 재료는 화화성으로 V-0 등급을 받았고, 민감한 환경에서 적용할 수 있는 추가적인 안전층을 추가했습니다.
3어플리케이션
- 마이크로 스트립 패치 안테나: 무선 통신 시스템에 이상적입니다.
- GPS 안테나: 정확한 위치 및 탐색을 보장합니다.
- 수동 부품: 필터, 커플러, 파워 디바이더 등 신호 처리에 필수적인 부품
- 항공기 충돌 방지 시스템: 항공의 안전성 향상
- 위성 부품: 우주 애플리케이션에서 신뢰할 수 있는 통신을 지원합니다.
4품질 보장 및 준수
모든 PCB는 IPC 2급 표준을 충족하여 고품질과 신뢰성을 보장합니다. 엄격한 100% 전기 테스트 과정은 마음의 평화를 제공합니다.각 위원회가 의도한 대로 작동하도록 보장합니다..
5전 세계 사용 가능성
우리는 2층 딱딱한 PCB를 전 세계적으로 제공하여 다양한 분야의 고객들이 이 최첨단 기술을 이용할 수 있도록 자랑스럽게 생각합니다.품질과 고객 만족에 대한 우리의 헌신은 당신이 당신의 정확한 사양을 충족하는 제품을 받는 것을 보장합니다..
결론
요약하자면, RF-10 소재로 새로 선보인 2층 딱딱한 PCB는 PCB 기술에서 중요한 발전을 나타냅니다.그리고 다양한 응용 분야에 적합합니다., 이 PCB는 오늘날의 전자 풍경의 요구를 충족 할 준비가되어 있습니다.
PCB에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하거나 주문하십시오!
|
|
