| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

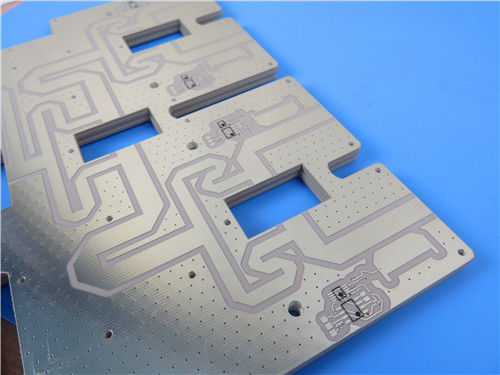

RF-30을 탑재한 2층 딱딱한 PCB를 소개합니다. 마이크로파와 전파용으로 고성능, 저렴한 안테나 라미네이트입니다.이 PCB 는 현대 전자 장치 의 요구 를 충족 시키기 위해 첨단 재료 기술 과 정밀 한 엔지니어링 을 결합 합니다.
1기술 사양
PCB 건설
이 2층 딱딱한 PCB는 다양한 용도로 최적의 성능을 보장하기 위해 정밀하게 설계되었습니다.
- 기본 재료: RF-30, 우수한 전기적 특성으로 유명합니다.
- 레이어 카운트: 2 층, 회로 설계에 대한 단단한 기초를 제공합니다.
- 보드 크기: 151mm x 82mm (± 0.15mm), 다양한 응용에 적합합니다.
- 완성된 보드 두께: 1.1mm, 내구성을 제공하면서 콤팩트 프로필을 유지합니다.
- 완성된 구리 무게: 1 온스 (1.4 밀리), 신호 무결성을 향상시킵니다.
- 최소 추적/공간: 5/4 밀리, 고밀도 레이아웃을 가능하게 합니다.
- 최소 구멍 크기: 0.3mm, 다양한 구성 요소를 수용.
- 횡단 접착 두께: 20 μm, 신뢰할 수있는 전기 연결을 보장합니다.
- 표면 마감: 침몰 틴, 우수한 용접성 및 부식 저항성을 제공합니다.
PCB 스택업
- 구리 층 1: 35 μm
- RF-30 코어: 1,016 mm (40 mil), 단계 전환을 줄이고 신호 품질을 향상시키기 위해 최적화되었습니다.
- 구리층 2: 35 μm
2RF-30 물질의 장점
높은 변압기
RF-30은 1.9 GHz에서 3.0 ± 0.05의 변압전력을 가지고 있으며, 성능을 희생하지 않고 크기를 줄이는 것이 필수적인 RF 애플리케이션에 이상적입니다.이 방법은 특히 효과적인 신호 처리가 필요한 소형 장치에 유리합니다..
낮은 분비 요인
1.9 GHz에서 0.0014의 분산 인자를 가진 RF-30은 에너지 손실을 최소화하여 회로 효율성을 향상시킵니다.이 특성은 고주파 환경에서 신호 무결성을 유지하는 데 중요합니다..
탁월 한 차원 안정성
RF-30의 섬유 유리 강화는 PCB가 조립 및 운영 중에 열 및 기계적 스트레스에 견딜 수 있도록 예외적인 안정성을 제공합니다.이 안정성은 다양한 조건에서 일관된 성능을 위해 필수적입니다..
우수한 열 및 전기적 특성
RF-30은 > 60kV의 변압 전압 분해와 1.26 x 10^9 Mohm-cm의 부피 저항성을 자랑하며, 고전력 애플리케이션에 적합합니다. 또한 0의 낮은 수분 흡수율이 있습니다.02%는 습한 환경에서 신뢰성을 향상시킵니다..
3어플리케이션
RF-30 PCB는 다음과 같은 다양한 용도로 완벽하게 적합합니다.
- 안테나와 하위 부품: 수많은 장치에서 무선 통신을 가능하게하는 데 중요합니다.
- RF 수동 구성 요소: 효율적인 신호 처리에 필수적인 필터, 결합기 및 전력 분할기.
- 전력 증폭기: 강력한 열 관리가 필요한 고성능 RF 회로를 지원합니다.
4품질 보장
우리는 IPC-클래스-2 제조 표준을 준수하여 모든 PCB가 엄격한 품질 기준을 충족하는지 확인합니다.신뢰성 및 성능을 보장합니다..
5전 세계 사용 가능성
우리는 우리의 RF-30 PCB를 전 세계에 제공하는 것을 기쁘게 생각합니다.이 광범위한 접근성은 다양한 분야의 제조업체와 개발자가 우리의 첨단 기술을 프로젝트에 통합 할 수 있습니다.
결론
요약하자면, 이 PCB는 RF-30 물질을 이용한 PCB 분야에서 중요한 혁신입니다.이 PCB는 현대 전자 설계에 대한 주요 선택으로 돋보인다.
경쟁력 있는 가격에 고성능 솔루션을 찾는 제조업체와 개발자에게 우리의 RF-30 PCB는 신뢰성, 효율성 및 가치의 특별한 혼합물을 제공합니다.주문하기 위해 오늘 저희에게 연락하십시오.!
|
|
