| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

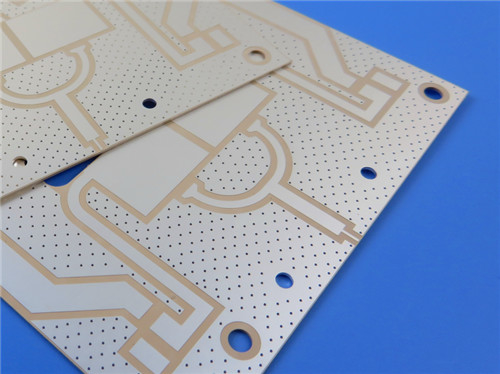

기술이 빠르게 발전함에 따라, 고성능 인쇄 회로 보드 (PCB) 의 수요는 그 어느 때보다 커졌습니다.로저스 RO3010 소재로 만들어졌습니다., 최첨단 디자인과 뛰어난 신뢰성을 보여 다양한 첨단 애플리케이션에 이상적인 선택이 됩니다.
RO3010 소재 이해
로저스 RO3010는 고 다이 일렉트릭 상수와 우수한 안정성의 독특한 조합을 제공하는 세라믹으로 채워진 PTFE 복합재료입니다. 10 GHz에서 10.2 ± 0.30의 다이 일렉트릭 상수,이 물질은 특히 광범위한 주파수 범위에서 정확한 신호 무결성을 요구하는 응용 프로그램에 적합합니다.10 GHz에서 0.0022의 낮은 분산 인수는 높은 주파수 애플리케이션에 매우 중요한 최소한의 신호 손실을 보장합니다.
RO3010의 기계적 특성은 또한 주목할 만하다. 그것은 열 사이클 중에 차원 안정성을 유지하는 데 중요한 낮은 열 팽창 계수 (CTE) 를 나타낸다.CTE가 X 방향으로 13 ppm/°C, Y 방향으로 11 ppm/°C, 재료는 구리의 팽창 특성에 효과적으로 대응하여 탈층화 위험을 줄이고 장기적인 신뢰성을 보장합니다.
건설 세부 사항
이 PCB는 다음과 같은 사양을 갖습니다.
- 기본 재료: 로저 RO3010
- 층 수: 2
- 크기는 60.32mm x 59.68mm
- 완제판 두께: 0.6mm
- 구리 무게: 1 온스 (1,4 밀리) 외부 층
- 최소 추적/공간: 5/6 밀리
- 최소 구멍 크기: 0.25mm
- 표면 장식: 몰입 은
- 실크스크린: 흰색 실크스크린
PCB 스택업
스택업은 다음으로 구성됩니다.
- 구리 층 1: 35 μm
- 로저스 RO3010 기판: 20 밀리 (0.508 mm)
- 구리층 2: 35 μm
- 100% 전기 테스트: 모든 보드는 기능성을 보장하기 위해 배송 전에 엄격한 전기 테스트를 받는다.
| RO3010 전형적 가치 | |||||
| 재산 | RO3010 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 100.2±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 11.2 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -395 | Z | ppm/°C | 10 GHz -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.35 0.31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 105 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 105 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | 0.8 | j/g/k | 계산 | ||
| 열전도성 | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55~288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 밀도 | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 9.4 | 내면 | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
우리 의 PCB 의 유익
탁월 한 차원 안정성
RO3010 재료는 낮은 열 확장 계수 (CTE) 덕분에 뛰어난 차원 안정성을 제공합니다.CTE 값은 X 방향으로 13 ppm/°C, Y 방향으로 11 ppm/°C, PCB는 열 사이클 조건에서도 절단 위험을 효과적으로 최소화하고 신뢰할 수있는 성능을 보장합니다.
높은 전기 성능
로저스 RO3010은 10 GHz에서 10.2 ± 0.30의 변전압 상수와 0의 낮은 분산 요인을 갖는다.0022, 최소 신호 손실을 보장하고 고주파 응용 프로그램에서 신호 무결성을 유지합니다. 이것은 우리의 PCB를 통신, 자동차 레이더,그리고 다른 까다로운 전자 환경.
비용 효율적 인 해결책
PCB의 고도의 성능 특성에도 불구하고 경쟁력 있는 가격으로 유지됩니다.이 경제적인 옵션은 기업들이 높은 품질 기준을 유지하면서 생산량을 효율적으로 확장할 수 있도록 합니다..
준수 및 품질 보장
IPC-클래스-2 표준에 따라 제조된 우리의 PCB는 엄격한 품질 요구 사항을 충족합니다. ISO 9001 인증은 품질 관리의 우수성을 유지하기위한 우리의 의지를 더 보여줍니다.각 보드가 신뢰할 수 있고 중요한 응용 프로그램에서 사용할 수 있도록 보장합니다..
신청서
이 첨단 PCB는 다음과 같은 다양한 고성능 애플리케이션에 적합합니다.
- 자동차 레이더 시스템: 장애물 탐지 및 내비게이션의 향상된 성능
- GPS 안테나: 정확한 위치 설정에 중요한 신뢰성 신호 수신
- 셀룰러 통신: 전력 증폭기 및 안테나는 저손실 특성으로 이익을 얻습니다.
무선 통신: 강력한 연결을 위해 설계된 패치 안테나.
- 직접 방송 위성: 신호 전송 및 수신에서 최적의 성능.
- 원격 계측기 읽기 시스템: 신뢰성 있고 효율적인 데이터 전송.
- 전력 배후: 복잡한 시스템에서 안정적인 전력 분배를 보장합니다.
결론
로저스 RO3010 재료를 이용한 우리의 새로 선보인 이중 면 PCB는 PCB 기술에서 중요한 발전을 나타냅니다.그리고 광범위한 응용 프로그램, 전자 산업의 변화하는 요구를 충족할 준비가되어 있습니다. 우리의 PCB를 선택함으로써, 고객은 비교할 수 없는 품질, 신뢰성, 그리고 전자 디자인에서 성능을 기대할 수 있습니다.
더 많은 정보 또는 주문을 하기 위해, 우리의 판매 팀에 연락하십시오. 우리는 당신의 PCB 필요에 대한 완벽한 솔루션을 찾는 데 당신을 돕기 위해 여기에 있습니다.
|
|
