이중 면 PCB TC350 재료 60mil 2OZ 1.6mm 두께와 ENIG 마무리

이중 면 PCB TC350 재료 60mil 2OZ 1.6mm 두께와 ENIG 마무리

모크: 1pcs
가격: USD9.99-99.99/PCS
표준 포장: 진공 bags+Cartons
배달 기간: 8~9 일
지불 방법: T/T
공급 능력: 5000PCS / 월
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
PCB 재료:
TC350 코어 -1.524 mm (60mil)
레이어 총수:
2 층
PCB 사이즈:
320mm x 80 mm = 1pcs, +/- 0.15mm
PCB 두께:
1.6mm
구리 중량:
1온스(1.4밀) 내부/외부 레이어
표면 마감:
무전해 니켈 침지 금(ENIG)
솔더 마스크:
아니
실크 스트린:
아니
강조하다:

1.6mm 두께 쌍면 PCB

,

TC350 쌍면 PCB

,

2OZ 쌍면 PCB

제품 설명

오늘날 급속한 기술 환경에서는 고성능 인쇄 회로 보드 (PCB) 의 수요가 계속 증가하고 있습니다.우리의 새로 선적된 TC350 쌍면 PCB는 PCB 기술에서 중요한 발전을 나타냅니다, 견고한 재료, 세심한 디자인, 엄격한 품질 표준을 결합합니다.



건설 세부 사항



프리미엄 기본 재료: TC350
이 PCB의 핵심은 PTFE, 세라믹 필러, 그리고 섬유 유리 강화로 구성된 고품질 라미네이트인 TC350입니다.이 독특한 조합은 예외적인 열전도성과 낮은 삽입 손실을 제공합니다., 효율성과 신뢰성을 요구하는 애플리케이션에 적합합니다.



계층 수와 차원
이 PCB는 이중 면 구조를 갖추고 있으며, 최대 기능을 보장하면서 공간을 최적화합니다. 320mm x 80mm (±0.15mm) 의 크기로,이 보드는 다양한 장치에서 다양성을 위해 설계되었습니다.1.6mm의 완성된 두께는 내구성과 성능 사이의 이상적인 균형을 이룬다.



흔적 및 구멍 사양
이 PCB는 최소 6/6 밀리미터의 흔적과 공간으로 설계되어 회로 레이아웃의 세밀한 세부 사항을 보장합니다. 0.3mm의 최소 구멍 크기와 맹인 비아스가 없습니다.보드는 다양한 구성 요소를 수용하면서 구조적 무결성을 유지합니다..



구리 층 및 표면 완화
두 개의 구리 층 (각 70μm 두께) 을 특징으로 하는 이 PCB는 외부 층에 2 온스 정도의 완공 구리 무게를 제공합니다. 이것은 우수한 전도성과 성능을 보장합니다.전기 없는 니켈 몰입 금 (ENIG) 표면 완화는 산화로부터 우수한 보호를 제공하고 용접성을 향상시킵니다..

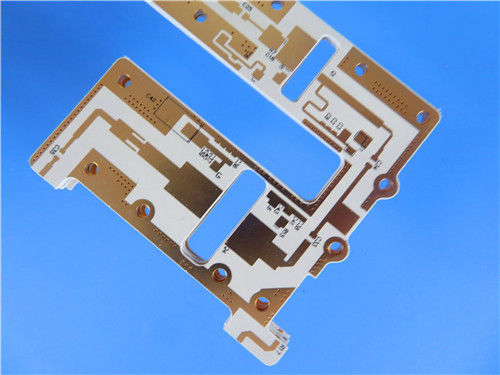

이중 면 PCB TC350 재료 60mil 2OZ 1.6mm 두께와 ENIG 마무리 0



품질 보장
각 보드는 출하 전에 100% 전기 테스트를 통해 IPC 2급 품질 표준을 충족하는지 확인합니다. 이 엄격한 테스트는 신뢰성과 성능을 보장합니다.모든 전자 애플리케이션에 필수적입니다..



기술적 특징



다이 일렉트릭 성능
TC350 라미네이트는 다중 주파수 (1MHz, 1.8GHz, 10GHz) 에서 3.5의 변전압 (Dk) 을 나타내며 1MHz에서 0.0015의 낮은 분산 인자를 나타냅니다.이 성능은 신호 손실을 최소화하는 데 중요합니다, 특히 RF 응용 프로그램에서.



열 안정성
보드의 열 팽창 계수 (CTE) 는 x/y 축에서 7 ppm/°C, z 축에서 23 ppm/°C로 세밀하게 조정됩니다.이 열 안정성 은 다양한 조건 하 에서 성능 을 유지 하기 위해 필수적 인 것 이다특히 고온 환경에서



수분 저항성
수분 흡수율은 0.05%에 불과하며 TC350 PCB는 내구성을 위해 설계되었으며 환경 요인이 성능을 손상시키지 않도록합니다.



전형적인 특성:TC350
재산 단위 가치 메르토드 테스트
1전기적 특성
다이렉트릭 상수 ( 두께에 따라 달라질 수 있습니다)
1MHz - 네 3.50 IPC TM-650 2.5.5.3
@1.8 GHz - 네 3.50 레조넌트 캐비티
@10 GHz - 네 3.50 IPC TM-650 2.5.5.5
분산 요인
1MHz - 네 0.0015 IPC TM-650 2.5.5.3
@1.8 GHz - 네 0.0018 레조넌트 캐비티
@10 GHz - 네 0.0020 IPC TM-650 2.5.5.5
다이렉트릭의 온도 계수 - 네
TC r @ 10 GHz (-40-150°C) ppm/oC -9 IPC TM-650 2.5.5.5
부피 저항성
C96/35/90 MΩ-cm 7.4x106 IPC TM-650 2.5.17.1
E24/125 MΩ-cm 1.4x108
표면 저항성
C96/35/90 3.2x107 IPC TM-650 2.5.17.1
E24/125 4.3x108 IPC TM-650 2.5.17.1
전기력 볼트/밀리 (kV/mm) 780 (31) IPC TM-650 2.5.6.2
다이 일렉트릭 분해 kV 40 IPC TM-650 2.5.6
활 저항 >240 IPC TM-650 2.5.1
2.열성 특성
분해 온도 (Td)
초기 °C 520 IPC TM-650 2.4.24.6
5% °C 567 IPC TM-650 2.4.24.6
T260 >60 IPC TM-650 2.4.24.1
T288 >60 IPC TM-650 2.4.24.1
T300 >60 IPC TM-650 2.4.24.1
열 확장, CTE (x,y) 50-150oC ppm/oC 7, 7 IPC TM-650 2.4.41
열 확장, CTE (z) 50-150oC ppm/oC 12 IPC TM-650 2.4.24
% z축 팽창 (50-260oC) % 1.2 IPC TM-650 2.4.24
3기계적 특성
껍질 강도 구리 (1 온스 / 35 미크론)
열 스트레스 후 1kg/in (N/mm) 7 (1.2) IPC TM-650 2.4.8
높은 온도 (150oC) 에서 1kg/in (N/mm) 9 (1.6) IPC TM-650 2.4.8.2
프로세스 후 솔루션 1kg/in (N/mm) 7 (1.2) IPC TM-650 2.4.8
유니 즈 모듈 kpsi (MPa)   IPC TM-650 2.4.18.3
굽기 강도 (기계/크로스) kpsi (MPa) 14/10 (97/69) IPC TM-650 2.4.4
튼튼성 (기계/십자) kpsi (MPa) 11/8 (76/55) IPC TM-650 2.4.18.3
압축 모듈 kpsi (MPa)   ASTM D-3410
포이슨 비율 - 네   ASTM D-3039
4. 물리적 특성
물 흡수 % 0.05 IPC TM-650 2.6.2.1
밀도, 주변 23oC g/cm3 2.30 ASTM D792 방법 A
열전도성 W/mK 0.72 ASTM D5470
특정 열 J/gK 0.90 ASTM D5470
발화성 클래스 V0 UL-94
NASA 배출가스, 125oC, ≤10-6 torr
전체 질량 손실 % 0.02 NASA SP-R-0022A
수집된 휘발성 동물 % 0.01 NASA SP-R-0022A
수증기 회복 % 0.01 NASA SP-R-0022A



TC350 PCB의 장점

1향상 된 신뢰성: TC350 재료와 엄격한 테스트의 조합은 요구되는 응용 프로그램에서 절단 된 결합 온도와 향상 된 신뢰성을 보장합니다.



2. 우수한 열 관리: TC350의 높은 열 전도성은 우수한 열 방출을 촉진하여 전력 증폭기 및 기타 고 에너지 장치에 이상적입니다.



3효율적인 대역폭 활용: 낮은 삽입 손실과 우수한 다이 일렉트릭 특성을 가진 TC350 PCB는 RF 및 마이크로 웨브 응용 프로그램에 중요한 대역폭 효율을 극대화합니다.



4견고한 설계: 맹인 비아스가 없으며 패드와 흔적의 신중한 설계는 구조적 무결성을 보장하여 PCB의 수명을 향상시킵니다.



신청서

TC350 PCB는 다음과 같은 광범위한 응용 분야에 적합합니다.



- 전력 증폭기: 통신 장치에서 신호 강도를 극대화하기 위해 필수적입니다.


- 필터 및 큐플러: RF 애플리케이션에서 주파수 신호를 관리하는 데 사용됩니다.


- 타워 마운트 증폭기 (TMA): 셀룰러 네트워크에서 신호 품질을 향상시킵니다.


- 마이크로 웨브 결합기 및 전력 분산기: 첨단 통신 시스템에서 효율적인 신호 처리에 필수적입니다.



결론

TC350 PCB는 PCB 기술의 최전선에 있습니다. 현대 전자제품의 엄격한 요구사항을 충족시키기 위해 설계되었습니다.그것은 높은 전력 응용 프로그램에서 신뢰성과 성능을 추구하는 엔지니어와 디자이너에게 이상적인 선택입니다..



더 많은 정보 또는 주문을 위해, 우리의 전담 판매 팀에 문의하십시오. 우리는 당신의 PCB 필요에 대한 이상적인 솔루션을 제공하기 위해 최선을 다합니다.
