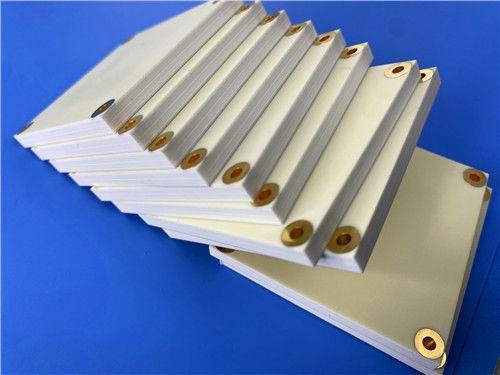

2층 PCB TP980 7.62mm 두꺼운 ENIG 전자기 없는 니켈 몰입 금 코팅

우리는 혁신적인 TP980 재료로 만들어진 고성능의 쌍면 PCB를 소개합니다.이 PCB는 오늘날의 전자 장치의 엄격한 요구 사항을 충족합니다.위성 내비게이션, 미사일 기술 및 소형 안테나 프로젝트의 훌륭한 선택입니다.

건설 세부 사항

이 쌍면 PCB는 TP980을 사용하여 정밀하게 설계되었습니다. 뛰어난 성능을 제공하는 고주파 열 플라스틱 물질입니다.

주요 건설 세부 사항은 다음과 같습니다.

- 기본 재료: TP980


- 레이어 수: 쌍면


- 보드 크기: 185mm x 185mm, 용도 ± 0.15mm, 복잡한 디자인에 대한 정밀도를 보장합니다.


- 최소 추적/공간: 6/6 밀리, 작고 효율적인 레이아웃을 허용합니다.


- 최소 구멍 크기: 0.8mm, 다양한 구성 요소 유형을 수용.


- 완성된 보드 두께: 7.7mm, 견고한 디자인에 기여합니다.


- 완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층, 적절한 전류 처리 능력을 제공합니다.


- 접착 두께: 20μm, 연결 신뢰성을 향상


- 표면 가공: 전류 없는 니켈 몰입 금 (ENIG), 우수한 전도성 및 부식 저항을 보장합니다.


- 전기 테스트: 각 PCB는 기능성을 보장하기 위해 운송 전에 100% 전기 테스트를 받는다.

PCB 스택업

이 PCB의 스택업은 최적의 성능을 위해 설계되었으며, 다음으로 구성됩니다.

- 구리 층 1: 35 μm
- TF980 코어: 7.62mm (300mls)
- 구리층 2: 35 μm

품질 보장

품질은 우리의 제조 과정의 최우선 과제입니다. 우리의 PCB는 신뢰성 및 성능에 대한 산업 기준을 충족시키는 IPC-Class-2 표준에 따라 생산됩니다.각 단위 는 엄격 한 전기 검사 를 받습니다, 기능을 확인하고 결함 위험을 최소화합니다.

TP980 재료의 특징

TP980는 유연한 열탄화물질로, 유리섬유 강화 없이 세라믹과 폴리페닐렌 산화물 樹脂 (PPO) 를 결합합니다.이 특이한 구성은 다이 일렉트릭 상수의 정확한 조절을 허용TP980의 주요 특징은 다음과 같습니다.

- 다이 일렉트릭 상수 (Dk): 10GHz에서 9.8 ± 0.2, 뛰어난 신호 무결성을 제공합니다.


- 분산 요인: 0.0012 10GHz에서 최소 신호 손실을 보장합니다.


- Dk의 낮은 열 계수: -40 ppm/°C, 광범위한 온도 범위 (-55°C ~ 150°C) 에서 안정성을 유지합니다.


- 열전도: 0.65 W/mk, 효율적인 열 분비를 촉진.


- 수분 흡수: 0.01%, 습한 환경에서 신뢰성을 향상시킵니다.


- 연화성 등급: UL 94-V0, 다양한 응용 분야에서 안전을 보장합니다.

TP980 PCB 사용 의 이점

우리의 TP980 쌍면 PCB를 선택하는 장점은 중요합니다:

1향상된 성능: 물질의 높은 변압성 상수 및 낮은 소모 요인은 우수한 신호 무결성에 기여하여 고주파 애플리케이션에 이상적입니다.


2열 안정성: 낮은 열 계수는 광범위한 온도 범위에서 성능 안정성을 보장하며, 이는 까다로운 환경에 매우 중요합니다.


3신뢰성: 낮은 수분 흡수와 높은 연화성 등급의 조합은 PCB의 신뢰성 및 안전성을 향상시켜 중요한 응용 프로그램에서 고장의 위험을 줄입니다.


4설계 유연성: 다이 일렉트릭 상수의 정밀한 조절은 광범위한 회로 요구 사항을 수용하는 맞춤형 솔루션을 허용합니다.

전형적 사용법

TP980 PCB는 다음과 같은 다양한 고성능 애플리케이션에 적합합니다.

- 글로벌 위성 항법 시스템: 까다로운 환경에서 정확한 위치 및 신뢰할 수있는 성능을 보장합니다.


- 미사일 기술: 중요한 방위 애플리케이션에 필요한 내구성과 성능을 제공합니다.


- 퓨즈 기술: 정확한 타이밍과 무기 시스템의 통제를 촉진


- 소형 안테나: 성능에 타협하지 않고 컴팩트한 디자인을 지원합니다.

전 세계 사용 가능성

이 고성능 PCB는 전 세계적으로 사용 가능하며, 다양한 지역의 고객들이 전자 프로젝트에 대한 우리의 첨단 솔루션을 이용할 수 있도록 합니다.

결론

결론적으로, TP980 PCB는 고주파 전자 분야에서 신뢰성과 성능의 최고를 나타냅니다.그리고 엄격한 품질 보장, 이 PCB는 다양한 산업의 최첨단 응용 프로그램에 이상적인 선택입니다. TP980 PCB를 선택함으로써 고객은 디자인을 향상시키고 프로젝트의 성공을 보장 할 수 있습니다.더 많은 정보를 얻으려면 오늘 저희에게 연락하고 다음 프로젝트에 대한 견적을 요청하십시오.!
