| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
이 고성능 PCB는 다양한 고주파 애플리케이션의 엄격한 요구 사항을 충족하도록 설계되어 신뢰성과 정확성을 보장합니다.
RF-60A 물질에 대한 이해
RF-60A는 타코닉의 존경받는 ORCER 제품군에 속합니다.크기의 안정성과 굴절 강도를 향상시키는RF-60A의 혁신적인 구성이 낮은 수분 흡수와 균일한 전기적 특성을 가져옵니다.도전적인 환경에서 신뢰성을 위한 기준을 설정.
RF-60A의 주요 특성
RF-60A의 견고한 특성은 고주파 애플리케이션에 선호되는 재료로 만듭니다.
- 다이 일렉트릭 상수 (Dk): 10 GHz에서 6.15 이 낮은 Dk는 RF 응용 프로그램에서 최소 신호 손실과 향상된 성능을 허용합니다.
- 분산 요인: 0.0038 10 GHz/23°C에서 이 낮은 분산 요인은 열 발생을 줄이는 효율적인 신호 전송을 보장합니다.
- 수분 흡수: 0.02%. 낮은 수분 흡수율은 습한 환경에서 신뢰성을 향상시킵니다.
- 열전도: 0.4W/MK 이 특성 은 고전력 애플리케이션 에서 매우 중요 한 효과적 인 열 분산 에 도움을 준다.
- CTE (열력 확장 계수):
- X축: 9ppm/°C
- Y축: 8ppm/°C
- Z축: 69ppm/°C
- 방출물질: 0.02% TML, 0.01% WVR. 이러한 특성으로 RF-60A는 공간 제한 응용 프로그램에 적합합니다.
이러한 특성은 RF-60A PCB가 극한 조건에서도 성능의 무결성을 유지하도록 보장합니다. 항공우주, 통신 및 의료 장치의 응용에 필수적입니다.
| RF-60A 전형적 값 | |||||
| 재산 | 시험 방법 | 단위 | 가치 | 단위 | 가치 |
| Dk @ 10 GHz | IPC-650 25.5.6 | 6.15 | 6.15 | ||
| Df @ 10 GHz | IPC-650 25.5.5.1 | 0.0038 | 0.0038 | ||
| 수분 흡수 | IPC-650 26.2.1 | % | 0.02 | % | 0.02 |
| 다이 일렉트릭 분해 | IPC-650 25.6 | kV | 53 | kV | 53 |
| 다이 일렉트릭 강도 | ASTM D 149 | V/mil | 880 | kV/mm | 35 |
| 부피 저항성 | IPC-650 25.17.1 (습기 후) | MOHm/cm | 9.0 x 108 | MOHm/cm | 9.0 x 108 |
| 표면 저항성 | IPC-650 25.17.1 (습기 후) | 모흐 | 2.28 x 108 | 모흐 | 2.28 x 108 |
| 활 저항 | IPC-650 25.1 | 2초 | 193 | 2초 | 193 |
| 융통력 (MD) | ASTM D 790 | PSI | 18,300 | N/mm2 | 126.2 |
| 굽기 강도 (CD) | ASTM D 790 | PSI | 14,600 | N/mm2 | 100.7 |
| 팽창 강도 (MD) | ASTM D 3039 | PSI | 19,500 | N/mm2 | 134.4 |
| 팽창 강도 (CD) | ASTM D 3039 | PSI | 16,300 | N/mm2 | 112.4 |
| 유니 즈 모듈 | ASTM D 3039 | kpsi | 1,590 | N/mm2 | 11,000 |
| 포이슨 비율 | ASTM D 3039 | 0.068 | N/mm2 | 0.068 | |
| 압축 모듈 | ASTM D 695 (23°C) | kpsi | 338 | 2,330 | |
| 피일 강도 (1온스 ED) | IPC-650 24.8 세컨드 52.2 (열압) | 파운드/인 | 8 | N/mm | 1.4 |
| 차원 안정성 (MD) | IPC-650 24.39 제5.4조 (굽은 후) | 밀스/인 | 0.68 | mm/M | 0.68 |
| 차원 안정성 (CD) | IPC-650 24.39 제5.4조 (굽은 후) | 밀스/인 | 1.05 | mm/M | 1.05 |
| 밀도 (특수 중력) | ASTM D 792 | g/cm3 | 2.79 | g/cm3 | 2.79 |
| 열전도성 | ASTM F 433 | W/M*K | 0.4 | W/M*K | 0.4 |
| CTE (X축) | ASTM D 3386 (-30°C ~ 125°C) | ppm/°C | 9 | ppm/°C | 9 |
| CTE (Y축) | ASTM D 3386 (-30°C ~ 125°C) | ppm/°C | 8 | ppm/°C | 8 |
| CTE (Z축) | ASTM D 3386 (-30°C ~ 125°C) | ppm/°C | 69 | ppm/°C | 69 |
| 배출가스 (% TML) | ASTM E 595* | % | 0.02 | % | 0.02 |
| 배출가스 (% CVCM) | ASTM E 595* | % | 0.00 | % | 0.00 |
| 배출가스 (% WVR) | ASTM E 595* | % | 0.01 | % | 0.01 |
| 불화성 등급 | UL 94 | V-0 | V-0 | ||
세부 PCB 사양

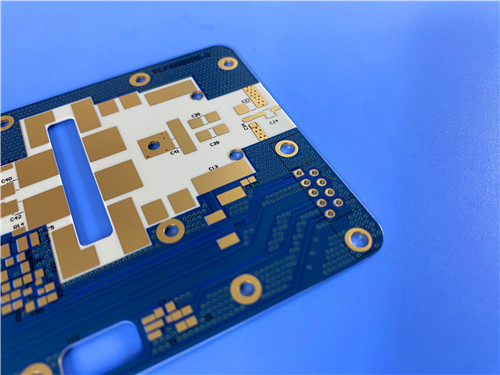

이 PCB는 고주파 애플리케이션에 대한 성능을 최적화하는 정교한 2층 딱딱한 구조를 갖추고 있습니다. 아래는 그 능력을 정의하는 정확한 사양입니다.
기술 사양
- 기본 재료: RF-60A
- 레이어 카운트: 2개의 레이어, 복잡성과 효율성의 균형을 제공합니다.
- 보드 크기: 65mm x 14mm (± 0.15mm), 기능을 희생하지 않고 컴팩트한 디자인을 허용합니다.
- 최소 추적/공간: 4/6 밀리, 복잡한 회로 디자인을 용이하게
- 최소 구멍 크기: 0.3mm, 다양한 전자 부품 수용.
- 완성된 보드 두께: 0.7mm, 내구성 및 신뢰성을 보장합니다.
- 완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층, 견고한 전기 연결을 제공합니다.
- 접착 두께: 20μm, 층 간 연결의 내구성을 향상시킵니다.
- 표면 가공: 침수 금, 우수한 용접성과 경화 저항을 보장합니다.
- 최고 실크스크린: 검은색으로 구성 요소를 명확하게 식별합니다.
- 최고 솔더 마스크: 파란색, 미적 및 기능적 디자인에 기여합니다.
- 전기 테스트: 100% 배송 전에 테스트, 품질 보장.
- 글로벌 사용 가능성: 네, 전세계 제조업체에 접근 할 수 있습니다.
PCB 스택업 구조
RF-60A PCB의 스택업은 다음으로 구성됩니다.
- 구리 층 1: 35 μm, 효과적인 신호 전송을 보장합니다.
- RF-60A 다이 일렉트릭: 0.635mm (25 mils), 필수적인 단열과 안정성을 제공합니다.
- 구리층 2: 35 μm, 복잡한 회로 구성을 허용합니다.
이 신중하게 설계 된 구성은 최적의 성능과 신뢰성을 보장합니다. 특히 고주파 응용 프로그램에서.
산업에서의 응용
RF-60A PCB는 다음과 같은 다양한 고주파 애플리케이션에 적합합니다.
전력 증폭기: 신호 강도가 중요한 통신 시스템에서 사용됩니다.
필터 및 큐플러: RF 회로에서 신호 처리 및 라우팅에 필수적입니다.
소형 안테나: 현대 통신 장치의 컴팩트 디자인에 이상적입니다.
수동 부품: 안정성과 신뢰성이 가장 중요한 콘덴서와 저항과 같은 부품.
준수 및 지속가능성
RF-60A PCB는 IPC-Class-2 표준을 준수하여 고품질 제조 기준을 충족시키는 것을 보장합니다. 또한 RoHS 및 WEEE를 준수합니다.환경 지속가능성 및 책임있는 제조 관행에 대한 의지를 반영합니다.이러한 준수는 최종 사용자들의 안전을 보장할 뿐만 아니라 전자 폐기물을 최소화하기 위한 세계적 노력과도 일치합니다.
결론
첨단 RF-60A 재료, 고 정밀성, 그리고 견고한 디자인으로 2층 딱딱한 PCB는 다음 전자 프로젝트의 완벽한 솔루션으로 자리 잡습니다.우수한 품질과 신뢰성, 고주파 애플리케이션에 맞춘!
추가 문의 또는 주문을 위해, 우리의 전용 판매 팀에 연락하십시오.
|
|
