| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

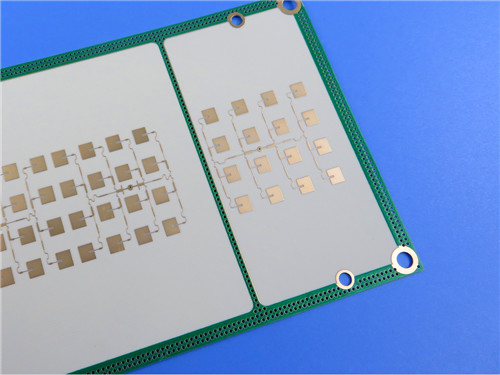

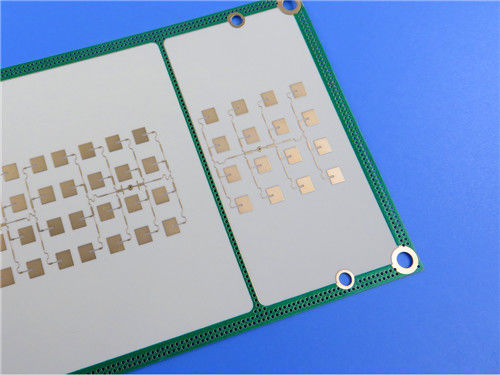

고성능 밀리미터파 응용 분야를 위해 특별히 설계된 RO4830 Plus 소재로 세심하게 제작된 당사의 첨단 2층 PCB를 소개합니다. 45mm x 55mm 크기의 이 PCB는 정밀성을 위해 설계되어 76-81 GHz 범위에서 작동하는 자동차 레이더 센서 및 기타 RF 응용 분야에 이상적인 선택입니다.
RO4830 Plus 소개
RO4830 Plus는 유전체 재료의 최신 발전을 나타내는 열경화성 라미네이트입니다. 독특한 구성은 비용 효율적인 밀리미터파 응용 분야에 맞춰져 있어 RF 설계자에게 선호되는 선택입니다. 이 라미네이트는 유리 섬유가 없어 삽입 손실 및 유전체 안정성과 관련하여 성능 특성을 향상시킵니다.
주요 재료 특성
- 유전율: 77 GHz에서 약 3.03으로 안정적인 전기적 성능을 제공합니다.
- 손실 계수: 10 GHz에서 인상적인 0.0015로 최소 신호 손실을 보장합니다.
- DK의 열 계수: -54 ppm/°C로 광범위한 온도 범위에서 성능을 유지합니다.
- 유리 전이 온도(Tg): 285 °C로 고온 응용 분야를 허용합니다.
- 수분 흡수: 0.02%로 낮아 다양한 환경 조건에서 신뢰성을 보장합니다.
PCB 사양
이 PCB는 다음과 같은 사양으로 구성됩니다.
- 기본 재료: RO4830 Plus 열경화성 라미네이트
- 레이어 수: 2 레이어
- 보드 치수: 45mm x 55mm, 허용 오차 +/- 0.15mm
- 완성된 보드 두께: 0.2mm
- 완성된 구리 무게: 외부 레이어에 1oz(1.4 mils)
- 최소 트레이스/공간: 4/5 mils로 복잡한 회로 설계를 가능하게 합니다.
- 최소 홀 크기: 0.2mm, 블라인드 비아 없음
- 표면 마감: 향상된 납땜성을 위한 무전해 니켈 침지 금
- 솔더 마스크: 상단에 녹색, 하단에 솔더 마스크 없음
- 실크스크린: 양쪽에 없음
스택업 구성
- 구리 레이어 1: 35 μm
- RO4830 Plus 코어: 5 mil(0.127 mm)
- 구리 레이어 2: 35 μm
RO4830 Plus PCB의 장점
1. 뛰어난 고주파 성능
RO4830 Plus 라미네이트는 77 GHz에서 작동하도록 최적화되어 있으며, 1.5 dB/inch에 불과한 낮은 삽입 손실을 제공하여 고주파 통신 및 레이더 응용 분야에 이상적입니다.
2. 향상된 열 안정성
Tg가 285 °C인 이 PCB는 고온을 견딜 수 있어 까다로운 환경에서도 신뢰성을 보장합니다. 낮은 수분 흡수는 내구성을 더욱 향상시킵니다.
3. 비용 효율적인 제조
RO4830 Plus PCB의 혁신적인 설계는 고품질 성능 표준을 유지하면서 비용 효율적인 생산을 가능하게 합니다. 이는 품질 저하 없이 생산 규모를 확장하려는 기업에게 특히 유익합니다.
4. 우수한 드릴링 성능
라미네이트에 유리 섬유가 없으면 레이저 드릴링 기능이 향상되어 정밀하고 효율적인 제조 공정을 가능하게 합니다.
5. 환경적 책임
RO4830 Plus PCB는 PFAS가 없으며 현대적인 지속 가능성 표준을 준수하여 환경을 생각하는 제조업체에게 책임감 있는 선택입니다.
응용 분야
RO4830 Plus PCB는 다음과 같은 광범위한 응용 분야에 적합하며 다재다능합니다.
- 자동차 레이더 센서: 첨단 운전자 지원 시스템(ADAS) 및 충돌 방지 기술에 필수적입니다.
- 패치 안테나: mm-wave 레이더 응용 분야에 최적화되었습니다.
- RF 피드 네트워크: 향상된 통신을 위한 도파관 안테나 지원.
- 멀티칩 레이더 설계: 복잡한 레이더 기능을 용이하게 하는 RF 중간 주파수(IF) 레이어로 사용.
결론
산업이 더 높은 주파수와 더 복잡한 응용 분야로 이동함에 따라 RO4830 Plus PCB는 고성능 PCB 분야의 선두 주자입니다. 정밀한 엔지니어링과 결합된 고급 재료 특성은 소형 설계에서 타의 추종을 불허하는 신뢰성과 성능을 제공합니다.
밀리미터파 기술 분야에서 혁신을 추구하는 기업에게 당사의 RO4830 Plus PCB는 매력적인 솔루션을 제공합니다. 문의 또는 주문을 원하시면 당사 영업팀에 문의하십시오. RO4830 Plus PCB의 최첨단 기능을 활용하고 기술을 발전시키기 위해 저희와 협력하십시오.
|
|
