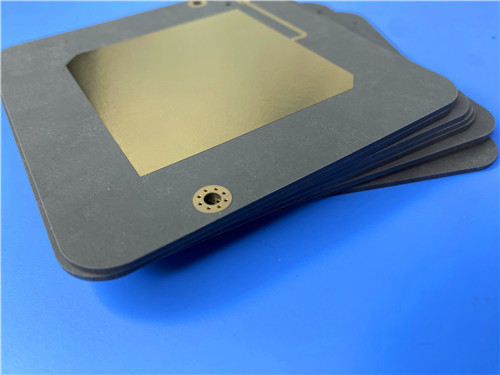

RT 듀로이드 5880 PCB 3층 3.3mm 두꺼운 몰입 금판

RT 듀로이드 5880 PCB 3층 3.3mm 두꺼운 몰입 금판

모크: 1pcs
가격: USD9.99-99.99/PCS
표준 포장: 진공 bags+Cartons
배달 기간: 8~9 일
지불 방법: T/T
공급 능력: 5000PCS / 월
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
PCB 재료:
RT/Duroid 5880-1.575 mm (62mil)
레이어 총수:
3 층
PCB 두께:
3.3mm
PCB 사이즈:
49.1mm x 43.2 mm = 1pcs, +/- 0.15mm
구리 중량:
1oz (1.4 mils) 외부 층/내부 층
표면 마감:
침지 금
강조하다:

NT1 비료

,

3층 enig pcb

,

3.3mm 두꺼운 enig pcb

제품 설명

이 PCB는 뛰어난 전기적 특성으로 유명한 RT/duroid 5880과 RO4450F를 사용하여 제작되었습니다.



- RT/duroid 5880은 유리 마이크로섬유로 강화된 PTFE(Polytetrafluoroethylene)로 구성된 고주파 라미네이트입니다. 유전율이 다양한 주파수에서 일정하게 유지되므로 일관된 성능이 요구되는 응용 분야에 이상적입니다.



- RO4450F는 접착 플라이로 사용되어 PCB 구조에 추가적인 강도와 열적 안정성을 제공합니다.



주요 사양
- 치수: 49.1mm x 43.2mm (±0.15mm)
- 레이어 수: 3 레이어
- 최소 트레이스/간격: 5/7 mil
- 최소 홀 크기: 0.4mm
- 완성 보드 두께: 3.3mm
- 완성 구리 무게: 양쪽 외부 및 내부 레이어 모두 1oz (1.4 mils)
- 비아 도금 두께: 20 μm
- 표면 마감: Immersion Gold
- 테스트: 품질과 신뢰성을 보장하기 위해 출하 전에 100% 전기 테스트를 실시합니다.



RT/duroid 5880의 장점

RT/duroid 5880을 사용하면 다음과 같은 많은 장점이 있습니다.



- 균일한 전기적 특성: RT/duroid 5880의 유전율은 엄격하게 제어되며, 일반적인 값은 2.2 (±0.02 at 10 GHz)입니다. 이러한 일관성은 고주파 응용 분야에 매우 중요합니다.



- 낮은 손실 계수: 10 GHz에서 손실 계수는 인상적인 0.0009로, 신호 손실을 최소화하고 전반적인 성능을 향상시킵니다.



- 환경 요인에 대한 저항: 이 재료는 용매 및 시약에 강하여 다양한 제조 공정에 적합합니다.



- 열적 안정성: 유전율의 낮은 온도 계수(TCDk) -125 ppm/°C로, 이 PCB는 광범위한 온도 범위에서 성능을 유지할 수 있습니다.



RT/duroid 5880 일반 값
속성 RT/duroid 5880 방향 단위 조건 테스트 방법
유전율,εProcess 2.20
2.20±0.02 spec.
Z N/A C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
유전율,εDesign 2.2 Z N/A 8GHz to 40 GHz Differential Phase Length Method
손실 계수,tanδ 0.0004
0.0009
Z N/A C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
유전율의 온도 계수 -125 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
체적 저항 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
표면 저항 3 x 107 Z Mohm C/96/35/90 ASTM D 257
비열 0.96(0.23) N/A j/g/k
(cal/g/c)
N/A 계산됨
인장 탄성 계수 23℃에서 테스트 100℃에서 테스트 N/A MPa(kpsi) A ASTM D 638
1070(156) 450(65) X
860(125) 380(55) Y
극한 응력 29(4.2) 20(2.9) X
27(3.9) 18(2.6) Y
극한 변형 6 7.2 X %
4.9 5.8 Y
압축 탄성 계수 710(103) 500(73) X MPa(kpsi) A ASTM D 695
710(103) 500(73) Y
940(136) 670(97) Z
극한 응력 27(3.9) 22(3.2) X
29(5.3) 21(3.1) Y
52(7.5) 43(6.3) Z
극한 변형 8.5 8.4 X %
7.7 7.8 Y
12.5 17.6 Z
수분 흡수 0.02 N/A % 0.62"(1.6mm) D48/50 ASTM D 570
열 전도율 0.2 Z W/m/k 80℃ ASTM C 518
열팽창 계수 31
48
237
X
Y
Z
ppm/℃ 0-100℃ IPC-TM-650 2.4.41
Td 500 N/A ℃ TGA N/A ASTM D 3850
밀도 2.2 N/A gm/cm3 N/A ASTM D 792
구리 박리 31.2(5.5) N/A Pli(N/mm) 1oz(35mm)EDC foil
솔더 플로트 후
IPC-TM-650 2.4.8
가연성 V-0 N/A N/A N/A UL 94
무연 공정 호환 N/A N/A N/A N/A



응용 분야

이 3층 강성 PCB의 다재다능함은 다음과 같은 광범위한 응용 분야에 적합합니다.



- 상업용 항공기 광대역 안테나: 통신 시스템에서 높은 신뢰성과 성능.


- 마이크로스트립 및 스트립라인 회로: RF 및 마이크로파 응용 분야에 이상적입니다.


- 밀리미터파 응용 분야: 통신 및 레이더의 첨단 기술 지원.


- 레이더 시스템: 유도 시스템 및 정밀 추적에 중요합니다.


- 지점 간 디지털 라디오 안테나: 통신 네트워크에서 명확하고 안정적인 연결을 보장합니다.
