| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

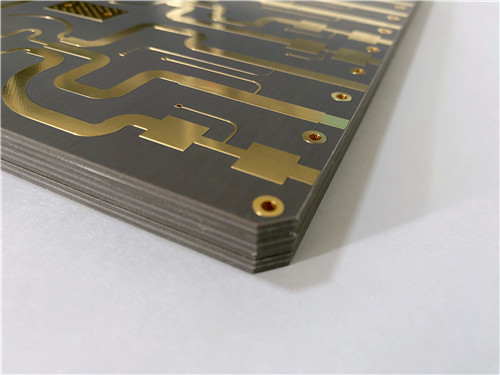

TP1020 양면 PCB 소개, 고주파 환경의 첨단 응용 분야를 위해 설계된 고성능 인쇄 회로 기판입니다. 최고급 TP1020 재료로 제작된 이 PCB는 신뢰성과 최적의 유전 성능을 위해 설계되어 복잡한 전자 회로에 이상적입니다.
TP1020 재료는 폴리페닐렌옥사이드 수지(PPO)와 세라믹을 통합한 독특한 열가소성 조성물입니다. 유리 섬유로 강화된 기존 PCB 재료와 달리 TP1020은 우수한 유전 성능과 안정성을 제공합니다. 유리 섬유가 없으면 표면이 더 매끄러워져 신호 무결성이 향상되고 손실이 줄어들어 고주파 응용 분야에 매우 중요합니다.
TP1020의 주요 특성
- 유전 상수(Dk): 10GHz에서 3~25 범위 내에서 조정 가능하며 표준 값은 10.2±0.2입니다. 이 튜닝 가능성은 특정 회로 요구 사항에 맞게 설계를 최적화할 수 있도록 보장합니다.
- 낮은 손실 계수: 10GHz에서 0.0012의 손실 계수를 갖는 TP1020은 에너지 손실을 최소화하여 전반적인 효율성을 향상시킵니다.
- 열적 안정성: 이 재료는 -40ppm/°C의 낮은 유전 상수 열 계수(TCDK)를 나타내어 -55°C ~ 150°C의 넓은 온도 범위에서 안정적인 성능을 보장합니다.
기술 사양
TP1020 PCB는 다음과 같은 사양으로 세심하게 설계되었습니다.
- 레이어 수: 양면
- 보드 치수: 129mm x 129mm (±0.15mm)
- 최소 트레이스/공간: 5/8 mils, 조밀하게 배치된 설계를 허용합니다.
- 최소 홀 크기: 0.7mm, 다양한 구성 요소 유형을 수용합니다.
- 완성된 보드 두께: 내구성을 보장하기 위해 6.0mm.
- 표면 마감: 우수한 납땜성 및 내식성을 위한 무전해 니켈 침지 금(ENIG).
- 전기 테스트: 각 보드는 출하 전에 100% 전기 테스트를 거쳐 품질 보증을 보장합니다.
| 제품 기술 매개변수 | 제품 모델 및 데이터 시트 | |||||||||||||||
| 제품 특징 | 테스트 조건 | 단위 | TP TP-1 TP-2 | |||||||||||||
| 유전 상수 | 유전 상수가 ≤11인 경우 테스트 조건은 10GHz입니다. 유전 상수가 >11인 경우 테스트 조건은 5GHz입니다. |
/ | 3.0±0.06 | 4.4±0.09 | 6.0±0.12 | |||||||||||
| 6.15±0.12 | 9.2±0.18 | 9.6±0.19 | ||||||||||||||
| 10.2±0.2 | 11.0±0.022 | 16.0±0.4 | ||||||||||||||
| 20.0±0.8 | 22.0±0.88 | 25.0±1.0 | ||||||||||||||
| 유전 상수는 3.0~25 범위 내에서 사용자 정의할 수 있습니다. | ||||||||||||||||
| 유전 상수 허용 오차 | 유전 상수 3.0～11.0 | / | ±2% | |||||||||||||
| 유전 상수 11.1～16.0 | / | ±2.5% | ||||||||||||||
| 유전 상수 16.1～25.0 | / | ±4% | ||||||||||||||
| 손실 탄젠트 | 손실 탄젠트 3.0～9.5 | 10GHz | / | 0.0010 | ||||||||||||
| 손실 탄젠트 9.6～11.0 | 10GHz | / | 0.0012 | |||||||||||||
| 손실 탄젠트 11.1～16.0 | 5GHz | / | 0.0015 | |||||||||||||
| 손실 탄젠트 16.1～25.0 | 5GHz | / | 0.0020～0.0025 | |||||||||||||
| 유전 상수 온도 계수 | 유전 상수 3.0～9.5 | -55 º~150ºC | PPM/℃ | -50 | ||||||||||||
| 유전 상수 9.6～16.0 | -55 º~150ºC | PPM/℃ | -40 | |||||||||||||
| 유전 상수 16.1～25.0 | -55 º~150ºC | PPM/℃ | -55 | |||||||||||||
| 박리 강도 | 1 OZ 정상 상태 | N/mm | >0.6 | |||||||||||||
| 1 OZ AC 습도 테스트 후 | N/mm | >0.4 | ||||||||||||||
| 체적 저항 | 500V에서 정상 상태 | MΩ.cm | >1×109 | |||||||||||||
| 표면 저항 | 500V에서 정상 상태 | MΩ | >1×107 | |||||||||||||
| 열팽창 계수 (XY Z) |
유전 상수 3.00～4.40 | -55 º~150ºC | PPM/℃ | 60,60,70 | ||||||||||||
| 유전 상수 4.60～6.15 | -55 º~150ºC | PPM/℃ | 50,50,60 | |||||||||||||
| 유전 상수 6.16～11.0 | -55 º~150ºC | PPM/℃ | 40,40,55 | |||||||||||||
| 유전 상수 11.1～16.0 | -55 º~150ºC | PPM/℃ | 40,40,50 | |||||||||||||
| 유전 상수 16.1～25.0 | -55 º~150ºC | PPM/℃ | 35,35,40 | |||||||||||||
| 흡수율 | 20±2℃, 24시간 | % | ≤0.01 | |||||||||||||
| 장기 작동 온도 | 고온-저온 챔버 | ℃ | -100º~150ºC | |||||||||||||
| 재료 구성 | 폴리페닐렌옥사이드, 세라믹, ED 구리 호일과 페어링. | |||||||||||||||
| 다양한 유전 상수를 가진 재료의 밀도 및 열전도율 데이터는 다음과 같습니다. | ||||||||||||||||
| 제품 특징 | 단위 | 유전 상수 | ||||||||||||||
| 3.0 | 4.4 | 6.0 | 6.15 | 9.6 | 10.2 | 11.0 | 16.0 | 20.0 | 22.0 | 25.0 | ||||||
| 밀도 | g/cm3 | 1.69 | 1.89 | 2.1 | 2.12 | 2.26 | 2.33 | 2.40 | 2.76 | 2.73 | 2.77 | 2.94 | ||||
| 열전도율 | W/(M.K) | 0.40 | 0.44 | 0.55 | 0.55 | 0.65 | 0.67 | 0.70 | 0.80 | 0.85 | 0.90 | 1.0 | ||||
TP1020 PCB의 응용 분야
TP1020 PCB의 다재다능함은 광범위한 첨단 기술 응용 분야에 적합합니다.
1. 글로벌 위성 항법 시스템: 고주파 기능과 낮은 손실 특성으로 인해 TP1020은 정밀 항법 시스템에 이상적입니다.
2. 미사일 탑재 시스템: 극한 조건에서 PCB의 신뢰성과 성능은 실패가 용납되지 않는 군사 응용 분야에 매우 중요합니다.
3. 퓨즈 기술: TP1020 PCB는 최신 퓨즈 시스템에 필요한 복잡한 회로를 지원하여 안정적인 폭발 메커니즘을 보장합니다.
4. 소형화된 안테나: 소형 설계와 고주파 성능을 갖춘 TP1020은 다양한 통신 장치에 사용되는 소형화된 안테나 개발에 적합합니다.
품질 보증
품질에 대한 당사의 약속은 TP1020 PCB에 대한 IPC-Class-2 표준 준수에 반영됩니다. 각 보드는 엄격한 테스트 프로토콜을 거쳐 성능 및 신뢰성에 대한 업계 벤치마크를 충족하는지 확인합니다. 100% 전기 테스트는 출하되는 모든 PCB에 결함이 없음을 보장하여 고객에게 안심을 제공합니다.
결론
TP1020 양면 PCB는 단순한 회로 기판 그 이상입니다. 최신 전자 제품의 엄격한 요구 사항을 충족하는 고성능 솔루션입니다. 고급 재료 특성과 정밀한 엔지니어링을 통해 TP1020 PCB는 프로젝트를 새로운 차원으로 끌어올릴 준비가 되었습니다.
당사는 지속적으로 혁신하고 제품을 확장함에 따라 다음 프로젝트에 TP1020 PCB의 잠재력을 탐구하도록 초대합니다. 문의 또는 주문을 원하시면 당사 영업팀에 문의하거나 당사 웹사이트를 방문하십시오.
|
|
