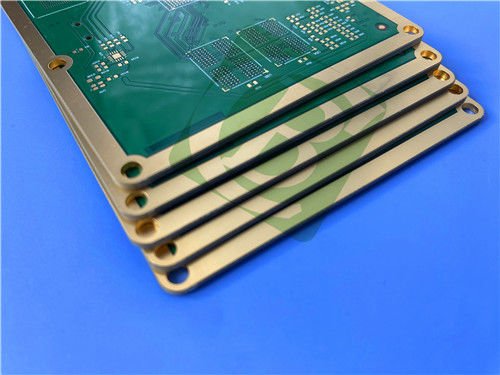

제품 상세 정보:
|
| PCB material: | IS370 HR - Prepreg 1080 (65%) x 1 - 0.0727mm | Layer count: | 12 layers |
|---|---|---|---|
| PCB thickness: | 1.58mm +/- 10% | PCB size: | 120mm x 88 mm/1up, +/- 0.15mm |
| Copper weight: | 1 oz signal and plane layers | Solder mask: | Green |
| Silkscreen: | White | Surface finish: | ENIG, with 0.1um (0.004 mils) gold, for -40°C to +85°C |
| 강조하다: | 12-레이어 370HR PCB,1.6mm 두께 ENIG PCB,그린 솔더 마스크 PCB |
||
전자제품의 경쟁적인 환경에서는, 첨단 프린트 회로 보드 (PCB) 의 수요는 결코 더 높지 않았습니다.최고 열 성능을 제공하기 위해 설계되었습니다., 신뢰성, 그리고 다양성.
| 사양 | 세부 사항 |
| 기본 재료 | 370HR |
| 계층 수 | 12층 |
| 보드 크기 | 120mm x 88mm (1 위, +/- 0.15mm) |
| 최소 추적/공간 | 4/6 밀리 |
| 최소 구멍 크기 | 8 밀리 |
| 맹인 경로 | L1-L4, L1-L10 |
| 완성된 C.U. 무게 | 1온스 (신호 및 평면 층) |
| 최고 실크 스크린 | 흰색 |
| 바닥 실크 스크린 | 흰색 |
| 최상층 솔더 마스크 | 녹색 |
| 바닥 용접 마스크 | 녹색 |
| 판 두께 | 1.58mm (+/- 10%) |
| UL 마크 | PCB에 필요한 사항 |
| 전기 검사 | 요구 사항 |
| 연접 패드 에 실크 스크린 | 용접 패드에 실크 스크린이 없습니다. |
| 표면 마감 | ENIG, 금 0.1um (0.004 밀리), -40°C ~ +85°C |
시험 및 품질 보장
100% 전기 테스트는 배송 전에 수행되며 각 PCB가 IPC-Class-2 표준을 충족하는지 확인합니다.이 엄격한 테스트 과정은 신뢰성과 성능을 보장합니다.
임페던스 매칭
임피던스 매칭은 고주파 애플리케이션에 매우 중요합니다. 다음과 같은 구성이 적용됩니다.
- 레이어 1: 7 밀리 일단, 100 오름, 레이어 2에 참조
- 레이어 3: 9 밀리 단면, 100 오름, 레이어 2에 참조
- 4층: 10밀리 단단, 100오엄, 5층에 참조
- 레이어 6: 7 밀리 일단, 100 오름, 레이어 5에 참조
370HR 자료
ISOLA의 370HR는 다층 PCB 용도로 설계되었으며, 180°C의 유리 전환 온도 (Tg) 를 자랑합니다. 이 물질은 열 성능,그리고 화학 저항성, 전통적인 FR-4 재료를 능가합니다.
주요 특징
- 높은 열 성능: 180°C의 Tg와 340°C의 Td
- 낮은 열 확장 계수 (CTE): 13/14ppm/°C, 신뢰성을 보장합니다.
- RoHS 컴플라이언스: 유해 물질이 없습니다.
- CAF 저항성: 전도성 애노드 필라멘트 문제 위험을 줄입니다.
- UV 차단 및 AOI 형광: 자동 검사 시스템과의 호환성을 향상시킵니다.
전형적 사용법
이 12층 PCB의 다재다능성 때문에 다음과 같은 다양한 응용 분야에 적합합니다.
- 컴퓨팅, 저장 및 주변 장치
- 네트워크 및 통신
- 자동차 및 교통
- 소비자 전자제품
- 항공우주 및 국방
- 의료, 산업 및 기기
이 산업들은 370HR의 우수한 열 안정성과 신뢰성으로부터 이익을 얻으며 고성능 장치에 이상적입니다.
결론
이 12층 PCB는 ISOLA의 370HR 소재로 만들어졌습니다.현대 전자제품의 중요한 부품이 됩니다.전 세계 사용 가능성으로, 이 PCB는 다양한 첨단 기술 산업의 증가하는 수요를 충족시키고, 다양한 응용 분야에서 신뢰성과 성능을 보장합니다.
