| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |

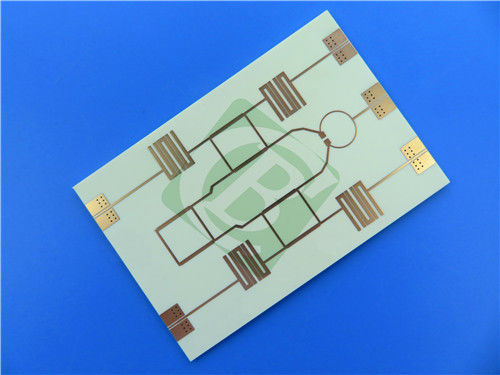

이 PCB는 첨단 RO4533 재료로 만들어진 고성능 2층 인쇄 회로판입니다. 정확성과 신뢰성을 위해 설계되었습니다.제어된 다이렉트릭 상수 및 낮은 손실 성능을 보장하기 위해 엄격한 사양을 충족합니다., 모바일 인프라 및 안테나 애플리케이션에 이상적입니다.
PCB 스택업
PCB의 스택업은 다음과 같이 구성됩니다.
- 구리 층 1: 35 μm
- 로저스 4533 코어: 0.508mm (20 밀리)
- 구리층 2: 35 μm
이 구성은 구조적 무결성을 유지하면서 최적의 성능을 보장합니다.
PCB 사양
| 매개 변수 | 사양 |
| 기본 재료 | RO4533 |
| 계층 수 | 2 층 |
| 보드 크기 | 52mm x 35mm ± 0.15mm |
| 최소 추적/공간 | 4/7 밀리 |
| 최소 구멍 크기 | 00.3mm |
| 맹인 경로 | 아니 |
| 완성된 보드 두께 | 00.6mm |
| 완성된 C.U. 무게 | 1 온스 (1.4 밀리) 외층 |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 잠수 금 |
| 최고 실크 스크린 | 흰색 |
| 바닥 실크 스크린 | 아니 |
| 최상층 솔더 마스크 | 녹색 |
| 바닥 용접 마스크 | 아니 |
| 전기 검사 | 100% 전기 테스트 운송 전에 사용 |
예술 작품 과 품질 표준
PCB 그림은 IPC-Class-2 품질 표준을 준수하는 Gerber RS-274-X 형식으로 제공됩니다.이 준수는 PCB가 신뢰성 및 성능에 대한 산업 기준을 충족시키는 것을 보장합니다.
전 세계 사용 가능성
이 고성능 PCB는 전 세계적으로 사용 가능하며, 여러 산업의 다양한 응용 분야에 이상적인 선택입니다.
RO4533에 대한 소개
로저스 RO4533 라미네이트는 세라믹으로 채워진 유리 강화 탄화수소 성분으로 유명합니다. 그들은 제어 된 변압 변수를 제공하고 낮은 손실 성능을 제공합니다.마이크로 스트립 안테나 애플리케이션에 중요한주요 특징은 다음과 같습니다.
- 다이 일렉트릭 상수 (Dk): 10GHz에서 3.3
- 분산 요인: 10GHz에서 0.0025
- 열전도: 0.6 W/mK
- 유리 전환 온도 (Tg): > 280°C
이 물질은 전통적인 PTFE 물질에 대한 저렴한 대안으로 작용하여 설계자가 비용과 성능을 최적화 할 수 있습니다.
이점
RO4533 재료는 여러 가지 장점을 제공합니다.
- 낮은 손실과 낮은 다이 일렉트릭 상수
- 기존 PCB 제조 공정과의 호환성
- 더 큰 패널에서 더 높은 양을 위해 우수한 차원 안정성
- 취급 도중 무결성 을 유지 하는 균일 한 기계적 특성
- 높은 열전도성 향상 된 전력 처리 기능을 위해
전형적 사용법
이 2층 PCB는 특히 다음과 같은 용도로 적합합니다.
- 셀룰러 인프라 기지 스테이션 안테나
- WiMAX 안테나 네트워크
결론
RO4533을 이용한 2층 PCB는 특히 통신 및 안테나 기술에서 고성능 애플리케이션을 위해 설계되었습니다.엄격한 품질 기준, 그리고 전 세계 사용 가능성은 현대 전자 디자인에 대한 훌륭한 선택입니다.
|
|
