| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |

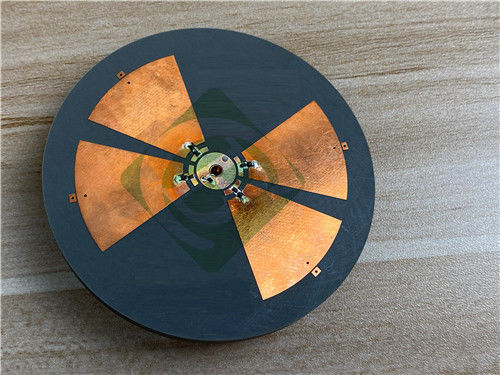

RT/duroid 5880과 RO4450F 재료로 제작된 이 4층 인쇄 회로 기판(PCB)은 고주파 응용 분야를 위해 설계되었습니다. 뛰어난 성능과 신뢰성을 제공하여 첨단 통신 및 레이더 시스템에 이상적입니다.
재료 구성
이 PCB의 기본 재료는 RT/duroid 5880과 RO4450F입니다:
- RT/duroid 5880: 균일한 유전 특성과 고주파에서 낮은 손실을 위해 알려진 유리 마이크로섬유로 강화된 PTFE 복합재입니다.
- RO4450F: RT/duroid 재료를 보완하여 전반적인 성능을 향상시키는 접착층입니다.
PCB 사양
| 매개변수 | 사양 |
| 기본 재료 | RT/duroid 5880 / RO4450F |
| 레이어 수 | 4층 구리 |
| 보드 치수 | 50mm x 60mm ± 0.15mm |
| 최소 트레이스/간격 | 5/7 mils |
| 최소 홀 크기 | 0.45mm |
| 블라인드 비아 | 상단 - 내부 레이어 3 |
| 완성된 보드 두께 | 3.0mm |
| 완성된 Cu 무게 | 1oz (1.4 mils) 외부/내부 레이어용 |
| 비아 도금 두께 | 20 μm |
| 표면 마감 | OSP |
| 상단 실크스크린 | 아니요 |
| 하단 실크스크린 | 아니요 |
| 상단 솔더 마스크 | 아니요 |
| 하단 솔더 마스크 | 아니요 |
| 전기적 테스트 | 출하 전에 100% 전기적 테스트 사용 |
아트워크 및 규정 준수
이 PCB의 아트워크는 업계에서 널리 사용되는 Gerber RS-274-X 형식으로 제공됩니다. IPC-Class-2 표준 준수는 PCB가 신뢰성 및 성능에 대한 엄격한 품질 벤치마크를 충족함을 보장합니다. 이 준수는 실패가 허용되지 않는 응용 분야에 중요합니다.
글로벌 가용성
이 고급 4층 PCB는 전 세계적으로 사용할 수 있으며, 다양한 산업 및 응용 분야에 접근할 수 있습니다. 디자인은 여러 첨단 기술 분야에서 활용될 수 있을 만큼 다재다능합니다.
RT/duroid 5880 소개
RT/duroid 5880은 고주파 응용 분야를 위해 특별히 설계되었습니다. 주요 특징은 다음과 같습니다:
- 유전 상수: 10 GHz/23°C에서 0.02의 좁은 공차를 가진 2.2
- 손실 계수: 10 GHz에서 0.0009
- 유전 상수 온도 계수(TCDk): -125 ppm/°C
- 낮은 수분 흡수: 0.02%
- CTE: 31 ppm/°C (X축), 48 ppm/°C (Y축), 237 ppm/°C (Z축)
이러한 특성은 RT/duroid 5880이 광범위한 주파수 범위에서 우수한 전기적 성능을 유지하여 Ku-band 및 밀리미터파 응용 분야에 적합하도록 합니다.
RT/duroid 5880의 장점
1. 균일한 전기적 특성: 유전 상수는 서로 다른 패널에서 일관성을 유지하며, 이는 고주파 응용 분야에 매우 중요합니다.
2. 가공 용이성: RT/duroid 5880은 쉽게 절단하고 성형할 수 있어 정밀한 설계 구현이 가능합니다.
3. 내화학성: PCB 제조에 일반적으로 사용되는 용매 및 시약에 강하여 내구성과 수명을 보장합니다.
4. 습도가 높은 환경에 이상적: 낮은 수분 흡수율로 인해 습도가 높은 응용 분야에 적합합니다.
응용 분야
이 4층 PCB는 다음을 포함한 다양한 첨단 기술 응용 분야에 특히 적합합니다:
- 상업용 항공기 광대역 안테나: 비행 중 안정적인 통신 보장.
- 마이크로스트립 및 스트립라인 회로: 공간이 제한된 RF 응용 분야에서 널리 사용됩니다.
- 밀리미터파 응용 분야: 5G 이상과 같은 최첨단 기술에 필수적입니다.
- 레이더 시스템: 군사 및 민간 응용 분야의 항법 및 표적 시스템에 중요합니다.
- 유도 시스템: 정밀 항법 기술에 사용됩니다.
- 지점 간 디지털 라디오 안테나: 고속 데이터 전송 활성화.
결론
RT/duroid 5880과 RO4450F로 제작된 4층 PCB는 PCB 기술의 중요한 발전을 나타냅니다. 견고한 설계와 고주파 성능 특성이 결합되어 신뢰성과 정밀성을 요구하는 현대 전자 응용 분야에 이상적인 선택입니다. 글로벌 가용성과 엄격한 품질 표준 준수를 통해 이 PCB는 오늘날의 첨단 기술 환경의 과제를 해결할 준비가 되어 있습니다.
|
|
