| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |

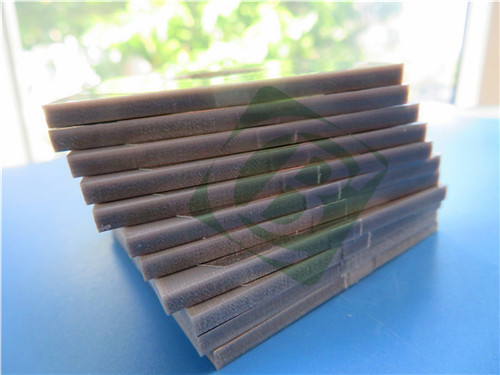

TP450 소재로 제작된 고성능 쌍면 PCB를 소개합니다. 이 PCB는 다양한 고주파 환경에서 정밀 애플리케이션을 위해 설계되었습니다.위성 내비게이션 시스템 및 첨단 안테나 기술을 포함하여견고한 구조와 뛰어난 전기적 특성을 가진 이 PCB는 신뢰성과 성능을 추구하는 엔지니어들에게 이상적입니다.
PCB 스택업
PCB는 잘 구성된 스택업이 있습니다.
구리층 1: 35μm
TP450 코어: 2.54 mm (100 mil)
구리층 2: 35μm
PCB 사양
| 매개 변수 | 사양 |
| 기본 재료 | TP450 |
| 계층 수 | 2면 |
| 보드 크기 | 121mm x 125mm ± 0.15mm |
| 최소 추적/공간 | 6/4 밀리 |
| 최소 구멍 크기 | 0.5mm |
| 맹인 경로 | 아니 |
| 완성된 보드 두께 | 20.6mm |
| 완성된 C.U. 무게 | 1온스 (1.4 밀리) |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 전기 없는 니켈 몰입 금 (ENIG) |
| 최고 실크 스크린 | 아니 |
| 바닥 실크 스크린 | 아니 |
| 최상층 솔더 마스크 | 아니 |
| 바닥 용접 마스크 | 아니 |
| 전기 검사 | 100% 전기 테스트 |
TP450 물질의 특징 및 이점
다이 일렉트릭 특성
TP450는 10 GHz에서 4.5 ± 0.2의 변압전력을 나타냅니다. 이것은 고주파 애플리케이션에 매우 중요합니다. 이 안정성은 최소한의 신호 저하를 보장합니다.통신 기술에 최적화.
저손실 타전트
10 GHz에서 0.0010의 분산 요인으로 TP450는 에너지 손실을 최소화하여 효율적인 신호 전송을 보장합니다.이 기능은 특히 고속 데이터 처리가 필요한 애플리케이션에 유용합니다..
수분 저항성 및 열 안정성
PCB는 수분 흡수율이 0.01%에 불과하며, 디 라미네이션 위험을 크게 줄이고 다양한 환경에서 장기적인 신뢰성을 보장합니다.낮은 TCDK (-50 ppm/°C) 및 열전도 (0.44 W/mk) 의 TP450은 고온 응용에 적합합니다.
CTE 값
TP450에 대한 CTE 값은 전자 애플리케이션에 최적화됩니다.
- X축: 50ppm/°C
- Y축: 50ppm/°C
- Z축: 60ppm/°C
이 지표들은 PCB가 온도 변동 속에서도 무결성을 유지하도록 보장하며, 이를 중요한 애플리케이션에 신뢰할 수 있는 선택으로 만듭니다.
전형적 사용법
이 PCB의 다재다능성 때문에 다음과 같은 다양한 첨단 애플리케이션에 적합합니다.
- 글로벌 위성 내비게이션 시스템: 정확한 신호 처리 및 신뢰성을 보장합니다.
- 미사일 탑재 기술: 극한 조건에서도 안정적인 성능
- 퓨즈 기술: 안전 및 운영 신뢰성
- 소형 안테나: 기능성을 희생하지 않고 컴팩트한 디자인을 지원합니다.
준수 및 품질 표준
이 PCB는 IPC-Class-2 표준에 따라 제조되며 신뢰성과 품질에 대한 산업 기준을 준수하도록 보장합니다.제공 된 그림은 Gerber RS-274-X 형식으로 생산 프로세스에 원활한 통합을 촉진합니다..
전 세계 사용 가능성
TP450 구조의 이중 PCB는 전 세계 배송에 사용할 수 있습니다. 전세계 제조업체와 엔지니어들에게 접근성을 높여줍니다.이 글로벌 가용성은 당신이 어디에 있든, 당신은 우리의 PCB에 의존 할 수 있습니다 고급 전자 요구 사항에 대한.
결론
이 쌍면 PCB는 TP450 물질로 만들어져 현대 전자제품의 요구에 맞게 고성능 솔루션을 제공합니다.그리고 엄격한 테스트는 인공위성 내비게이션의 응용에 대한 이상적인 선택우리의 PCB를 선택함으로써, 당신은 당신의 전자 장치의 성능과 신뢰성을 향상시키는 신뢰할 수 있고 효율적인 솔루션에 투자하고 있습니다.
|
|
