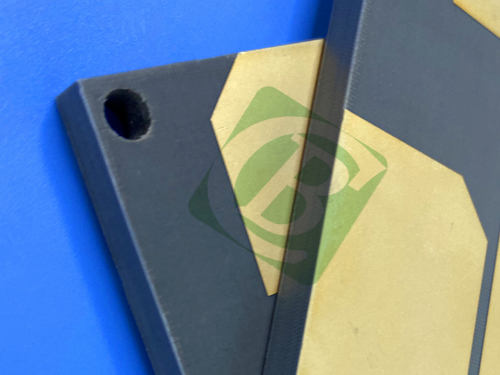

양면 TP980 PCB, ENIG 마감, 4mm 두께

양면 TP980 PCB, ENIG 마감, 4mm 두께

모크: 1PCS
가격: USD9.99-99.99/PCS
표준 포장: Vacuum bags+Cartons
배달 기간: 8-9 working days
지불 방법: T/T
공급 능력: 5000PCS per month
자세한 정보
Place of Origin
China
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
PCB material:
TP980
Layer count:
Double sided
PCB thickness:
4.1mm
PCB size:
68mm x 68 mm=1PCS, +/- 0.15mm
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
No
Silkscreen:
No
Surface finish:
Electroless Nickel Immersion Gold (ENIG)
강조하다:

양면 RF PCB 보드

,

ENIG 마감 PCB 4mm

,

ENIG 마감 TP980 PCB

제품 설명

재료 구성

이 PCB의 기본 재료는 TP980입니다. 이 열 플라스틱 재료는 세라믹과 폴리페닐렌 산화물 (PPO) 합금으로 구성되어 있습니다.유리섬유 강화 없이 의도적으로 설계된이 독특한 구성은 다이 일렉트릭 상수를 정확하게 조절할 수 있어 TP980은 다양한 고주파 애플리케이션에 적합합니다.



PCB 스택업

이 PCB의 스택업은 성능을 최적화하기 위해 세심하게 설계되었습니다.



- 구리 층 1: 첫 번째 층에 구리의 35 μm가 사용되며 필요한 라우팅 및 지상 기능을 제공합니다.

- TF980 코어: 코어 물질은 4.0 mm (157.5 mils) 를 측정하여 보드의 변압 성질에 크게 기여하여 신호 무결성 및 열 관리를 향상시킵니다.

- 구리층 2: 추가 35μm 구리층은 효율적인 라우팅과 부품 배치를 허용하여 첫 번째와 유사한 기능을 수행합니다.



PCB 사양

매개 변수 사양
기본 재료 TP980
계층 수 2면
보드 크기 68mm x 68mm ± 0.15mm
최소 추적/공간 7/5 밀리
최소 구멍 크기 00.7mm
맹인 경로 아니
완성된 보드 두께 40.1mm
완성된 C.U. 무게 1온스 (1.4 밀리)
접착 두께를 통해 20μm
표면 마감 전기 없는 니켈 몰입 금 (ENIG)
최고 실크 스크린 아니
바닥 실크 스크린 아니
최상층 솔더 마스크 아니
바닥 용접 마스크 아니
전기 검사 100% 전기 테스트



예술 작품 과 품질 표준

이 PCB 그림은 PCB 제조에서 널리 사용되는 표준인 Gerber RS-274-X 형식으로 제공되며 다양한 제조 프로세스에서 호환성을 보장합니다.이 형식은 제조업체에 PCB 설계의 정확한 통신을 허용합니다..



IPC-Class-2 품질 표준을 준수하는 이 PCB는 신뢰성 및 성능에 대한 필수 요구 사항을 충족시켜 기능을 손상시키지 않고 다양한 애플리케이션에서 사용할 수 있도록 보장합니다.



양면 TP980 PCB, ENIG 마감, 4mm 두께 0



사용 가능성

TP980 PCB는 전 세계적으로 사용 가능하며, 전자 제품에서 고주파 솔루션을 구현하려는 제조업체 및 디자이너에게 다재다능한 선택입니다.



TP980의 특징

- 다이 일렉트릭 상수 (Dk): 10 GHz에서 9.8 ± 0.2, 고주파 신호에 대한 안정적인 성능을 보장합니다.

- 분산 요인: 0.0012 10 GHz에서 신호 전송 중 낮은 에너지 손실을 나타냅니다.

- 다이 일렉트릭 상수의 열 계수 (TCDK): -40 ppm/°C, -55°C에서 150°C의 넓은 온도 범위에서 성능을 유지합니다.

- CTE 값:

- X축: 40ppm/°C

- Y축: 40ppm/°C

- Z축: 55ppm/°C

- 열전도: 0.65 W/mk, 효율적인 열 분비를 촉진.

- 수분 흡수: 0.01%, 수분 관련 고장의 위험을 줄입니다.

- UL 등급: 94-V0, 화재 안전 표준을 준수하는 것을 보장합니다.



전형적 사용법

TP980 PCB는 특히 다음과 같은 까다로운 애플리케이션에 적합합니다.



- 세계 위성 항법 시스템: 항법 기술에 필요한 정확성과 신뢰성을 제공합니다.

- 미사일 탑재 기술: 국방 응용 분야에서 필수적인 엄격한 성능 및 신뢰성 표준을 충족합니다.

- 퓨즈 기술: 중요 안전 애플리케이션에서 강력하고 신뢰할 수 있는 성능을 제공합니다.

- 소형 안테나: 현대 통신 시스템에서 중요한 성능을 희생하지 않고 컴팩트한 디자인을 가능하게합니다.



결론

TP980 PCB는 첨단 재료 과학과 전자 공학의 교차점을 보여줍니다.그것은 고주파 응용 프로그램에 대한 주요 선택입니다신뢰성 있고 효율적인 PCB에 대한 수요가 계속 증가함에 따라 TP980은 현대 전자 설계의 과제를 충족 할 준비가되어 있습니다.
