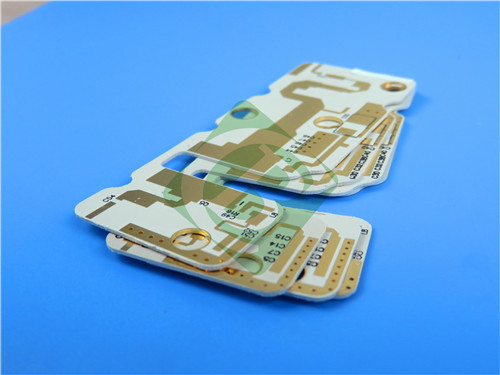

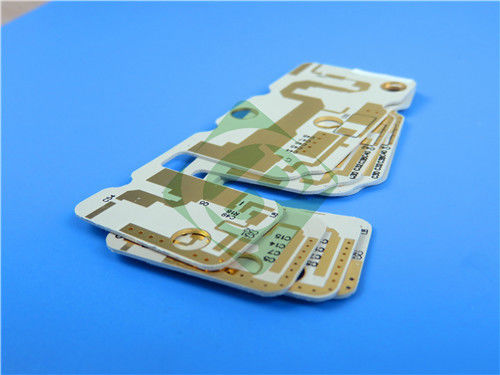

고성능 전자제품의 수요가 계속 증가함에 따라 엄격한 요구 사항을 충족시킬 수있는 고급 인쇄 회로 보드 (PCB) 의 필요성은 그 어느 때보다 커졌습니다.우리의 새로 선적 된 쌍면 PCB, TRF-45 재료로 제작된, 이러한 요구에 대한 예입니다.
재료 구성: TRF-45
TRF-45 라미네이트 물질은 저손실, 열 안정성 라미네이트의 최첨단 발전을 나타냅니다.난이도가 높은 환경에서 높은 신뢰성을 유지하면서 차원 안정성을 향상시킵니다.그 독특한 구성은 용접 조건을 포함하여 광범위한 온도 범위에서 잘 수행 할 수 있으므로 고주파 응용 프로그램에 이상적입니다.
특징
- 저손실 세라믹으로 채워진 PTFE
- 온도와 주파수에서 10GHz에서 4.5±0.15의 안정적 다이 일렉트릭 상수 (Dk)
- 10GHz에서 0.0035의 분산 요인
- 수분 흡수 0.06%
- X축 CTE 9ppm/°C, Y축 CTE 9ppm/°C, Z축 CTE 40ppm/°C, 50°C ~ 150°C
- 열전도 0.43W/mk
- UL 94-V0의 연화성
PCB 사양
매개 변수 | 사양 |
기본 재료 | TRF-45 |
계층 수 | 2면 |
보드 크기 | 50mm x 50mm ± 0.15mm |
최소 추적/공간 | 4/5 밀리 |
최소 구멍 크기 | 00.3mm |
맹인 경로 | 아니 |
완성된 보드 두께 | 00.9mm |
완성된 C.U. 무게 | 1온스 (1.4 밀리) |
접착 두께를 통해 | 20μm |
표면 마감 | 전기 없는 니켈 몰입 금 (ENIG) |
최고 실크 스크린 | 아니 |
바닥 실크 스크린 | 아니 |
최상층 솔더 마스크 | 아니 |
바닥 용접 마스크 | 아니 |
전기 검사 | 100% 전기 테스트 |
PCB 스택업
이 PCB의 스택업 디자인은 성능에 매우 중요합니다.
- 구리 층 1: 35 μm
- TRF-45 코어: 0.813mm (32mls)
- 구리층 2: 35 μm
이 배열은 PCB가 고주파 애플리케이션에 필수적인 신호 무결성과 열 안정성을 유지하도록 보장합니다.
품질 보장
품질은 PCB 제조에서 가장 중요하며, 이 TRF-45 PCB는 IPC-Class-2 표준을 준수하여 다양한 응용 분야에서 신뢰할 수있는 성능을 보장합니다.각 PCB는 운송 전에 100% 전기 테스트를 거칩니다., 기능성과 신뢰성을 보장합니다.
신청서
TRF-45 PCB는 다음과 같은 여러 첨단 기술 애플리케이션에 이상적으로 적합합니다.
- 위성 라디오 안테나: PCB의 저손실 특성 및 안정적인 다이 일렉트릭 특성은 위성 통신에 적합하며 명확한 신호 전송과 수신을 보장합니다.
- RFID 안테나: 그 견고한 디자인과 뛰어난 성능으로,이 PCB는 추적 및 식별 시스템에서 효율적인 통신을 촉진하는 RFID 애플리케이션에 대한 훌륭한 선택입니다.
- GPS 안테나: TRF-45 PCB 는 정확 한 위치 데이터를 제공 하며, 높은 정확성 과 신뢰성 을 필요로 하는 내비게이션 시스템 에 필수적입니다.
결론
TRF-45 양면 PCB는 전자 부문 내의 고성능 애플리케이션에 맞춘 최첨단 솔루션입니다.엄격한 품질 기준, 그리고 콤팩트한 디자인, 그것은 제조업체와 디자이너 모두에게 중요한 자원으로 작용합니다.TRF-45 PCB는 빠르게 변화하는 기술 환경의 요구에 잘 적응합니다.위성 통신, RFID 기술, 또는 GPS 시스템에 사용 여부,이 PCB는 뛰어난 성능과 신뢰성을 제공하기 위해 설계되었습니다.
