| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |

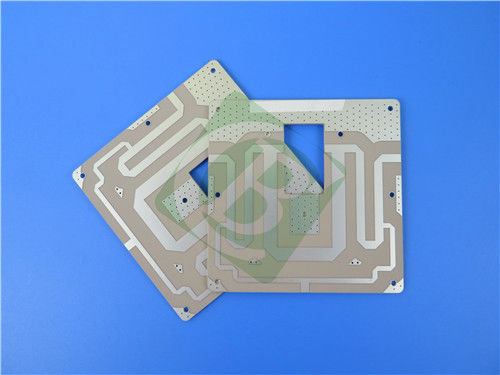

우리의 정밀 설계 2층 딱딱한 PCB는 타코닉의 최고 수준의 RF-35 유기 세라믹 라미네이트를 이용해서 상업용 마이크로파와 RF용 용도로 탁월한 성능을 제공합니다.신뢰성 및 비용 효율성을 위해 설계, 이 PCB는 전력 증폭기, 필터 및 다양한 수동 구성 요소에 대한 이상적인 선택입니다.
이 PCB의 스택업은 다음으로 구성됩니다.
- 구리 층 1: 35 μm (1 온스)
- RF-35 코어: 0.254mm (10m)
- 구리 층 2: 35 μm (1 온스)
PCB 세부 정보
| 매개 변수 | 사양 |
| 기본 재료 | RF-35 |
| 계층 수 | 2 층 |
| 보드 크기 | 71mm x 60mm (±0.15mm) |
| 최소 추적/공간 | 4/6 밀리 |
| 최소 구멍 크기 | 00.2mm |
| 맹인 경로 | 아니 |
| 완성된 보드 두께 | 00.3mm |
| 완성된 C.U. 무게 | 1 온스 (1.4 밀리) |
| 접착 두께를 통해 | 25μm |
| 표면 마감 | 몰입 은 |
| 최고 실크 스크린 | 흰색 |
| 바닥 실크 스크린 | 아니 |
| 최상층 솔더 마스크 | 아니 |
| 바닥 용접 마스크 | 아니 |
| 전기 검사 | 100% 운송 전에 테스트 |
RF-35 Materia 의 특징 및 이점난
다이 일렉트릭 특성
RF-35 라미네이트는 1.9GHz에서 3.5의 안정적인 변압전력을 가지고 있으며, 정확한 임피던스 조절이 필요한 마이크로 웨브 애플리케이션에 대해 일관된 신호 성능을 제공합니다.
저손실 특성
1.9GHz에서 0.0018의 분산 인자를 가진 RF-35는 에너지 손실을 최소화하여 전력 증폭기 및 무선 시스템과 같은 고주파 애플리케이션에 이상적입니다.
열 성능
RF-35의 CTE 값은 전자 애플리케이션에 최적화되어 있습니다.
- X축: 19ppm/°C
- Y축: 24ppm/°C
- Z축: 64ppm/°C
이 메트릭은 PCB가 열 스트레스 하에서 무결성과 성능을 유지하는 것을 보장합니다.
추가 이점
- 높은 다이 일렉트릭 파열 강도 (41kV)
- UL-94 V0 연화성 등급
- 정밀한 RF 애플리케이션을 위해 우수한 표면 매끄럽다
- 안정적인 조립을 위해 좋은 껍질 강도
- 상업용 애플리케이션에 대한 비용 효율적인 솔루션
전형적 사용법
이 PCB의 다재다능성 때문에 다음과 같은 다양한 고성능 애플리케이션에 적합합니다.
- 전력 증폭기: 컴팩트 디자인에서 효율적인 전력 관리를 지원합니다.
- 필터와 결합기: 신호 조절 및 배포에 필수적입니다.
- 무선 인프라: 안정적인 성능을 요구하는 기지 스테이션 구성 요소
- 테스트 장비: 정확성을 요구하는 측정 시스템
- 상업용 마이크로 웨이브 시스템: 대량 생산에 대한 비용 효율적인 솔루션
- RF 모듈: 현대 통신 시스템에 대한 컴팩트 설계
준수 및 표준
이 PCB는 IPC-Class-2 표준을 준수하여 신뢰성과 품질에 대한 산업 기준을 충족시키는 것을 보장합니다.제조 과정에 원활한 통합을 위해 준비되어 있습니다..
전 세계 사용 가능성
이 PCB는 전 세계 배송에 사용 가능하며, 전 세계 제조업체와 엔지니어들에게도 사용 가능합니다.
결론
이 RF-35 구조의 2층 단단한 PCB는 상업용 마이크로파 애플리케이션의 요구를 충족시키기 위해 고성능 솔루션입니다.정확한 사양, 그리고 엄격한 테스트는 공학자 및 제조업체가 경쟁력있는 비용에 신뢰성과 성능을 추구하는 이상적인 선택으로 만듭니다.당신은 당신의 제품과 애플리케이션을 향상시킬 수있는 지속적이고 효율적인 솔루션에 투자하고 있습니다.오늘 저희에게 연락하여 귀하의 구체적인 요구 사항을 논의하십시오.
|
|
