| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |

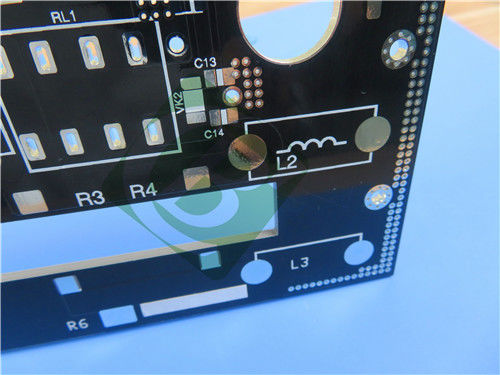

우리는 고성능 4층 딱딱한 PCB를 자랑스럽게 소개합니다.이 PCB는 높은 온도에서 뛰어난 신뢰성을 제공합니다, 항공우주, 군사 전자제품 및 저굴 석유 추출 장비의 고압 작동 조건.
이 PCB의 스택업은 다음으로 구성됩니다.
- 구리 층 1: 35 μm (1 온스)
- 폴리마이드 코어: 0.32mm
- 구리 층 2: 35 μm (1 온스)
- 폴리마이드 프리프레그: 0. 1mm
- 폴리마이드 코어: 0.8mm
- 폴리마이드 프리프레그: 0. 1mm
- 구리 층 3: 35 μm (1 온스)
- 폴리마이드 코어: 0.32mm
- 구리 층 4: 35 μm (1 온스)
PCB 세부 정보
| 매개 변수 | 사양 |
| 기본 재료 | 딱딱한 폴리아미드 |
| 계층 수 | 4 층 |
| 보드 크기 | 325mm x 83mm (±0.15mm) |
| 최소 추적/공간 | 5/5 밀리 |
| 최소 구멍 크기 | 00.3mm |
| 맹인 경로 | 아니 |
| 완성된 보드 두께 | 10.8mm |
| 완성된 C.U. 무게 | 1 온스 (1.4 밀리) 외층 |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | HASL 납 없는 |
| 최고 실크 스크린 | 흰색 |
| 바닥 실크 스크린 | 흰색 |
| 최상층 솔더 마스크 | 검은색 |
| 바닥 용접 마스크 | 검은색 |
| 특별 특징 | 0.3mm 비아스 합액으로 채워지고 뚜?? 이 씌여 위쪽에서 침몰한 구멍 |
| 전기 검사 | 100% 운송 전에 테스트 |
폴리아미드 물질 의 특징 과 이점
열 안정성
폴리아미드 라미네이트는 열 저항성이 뛰어난데, 데라미네이션이나 블러스터링 없이 288°C의 열 스트레스 테스트를 견딜 수 있으며, 257°C의 높은 유리 전환 온도 (Tg) 를 가지고 있다.
기계적 강도
탁월한 껍질 강도 (1.42 N/mm 열 스트레스 후) 및 굴곡 강도 (410.2 N/mm2 기계 방향), 가혹한 환경에서 내구성을 보장합니다.
전기 성능
다음과 같이 뛰어난 단열 성질을 유지합니다.
- 부피 저항: 6.6 × 108 MΩ·cm
- 표면 저항: 3.4 × 108 MΩ
- 다이렉트릭 상수: 4.12 @ 1MHz
- 분산 요인: 0.0072 @ 1MHz
환경 저항성
- 수분 흡수율 0.11%
- 방사능 저항성
- 극한 조건에서도 성능을 유지합니다.
추가 이점
- 고주파 다이 일렉트릭 성능
- 석유 및 가스 환경에서 안정적인 작동
- 우수한 차원 안정성
- 우수한 화학 저항성
전형적 사용법
폴리마이드의 독특한 특성은 까다로운 응용 프로그램에 이상적입니다.
- 항공우주 시스템: 극도의 신뢰성을 요구하는 항공기
- 군사 전자: 미션 크리티컬 방어 시스템
- 하구 장비: 석유 추출 전자
- 위성 부품: 우주 수준의 신뢰성
- 고온 산업 제어기
- 의료 장비의 살균 시스템
준수 및 표준
이 PCB는 IPC-Class-2 표준을 준수하여 일관된 품질과 신뢰성을 보장합니다. 모든 제조 파일은 Gerber RS-274-X 형식으로 제공되며 원활한 생산 통합을 위해 제공됩니다.
전 세계 사용 가능성
우리는 모든 지역에서 엔지니어와 제조업체에 신뢰할 수 있는 배달으로 전 세계 배송을 제공합니다.
결론
우리의 4층 단단한 폴리아미드 PCB는 극심한 열과 환경 저항을 요구하는 애플리케이션에 대한 궁극적인 솔루션을 나타냅니다.우수한 기계적 특성, 그리고 검증된 신뢰성, 이 솔루션은 가장 어려운 조건에서 뛰어난 성능을 제공합니다.당신은 스트레스에 굴복하지 않는 고성능 솔루션을 선택합니다. 가장 까다로운 애플리케이션에 적합합니다..
높은 신뢰성과 고성능 PCB 솔루션을 찾고 있다면 오늘 저희에게 연락하십시오!
|
|
