| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |

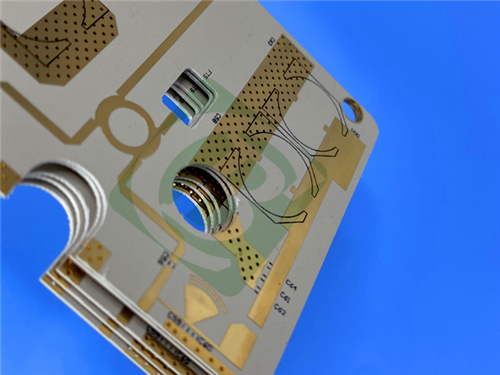

RF-10 소재를 사용하여 전문적으로 설계된 고성능 이중층 강성 PCB를 소개합니다. 이 고급 PCB는 크기 축소 및 신호 무결성이 중요한 정밀 RF 애플리케이션을 위해 설계되었으며, 안테나 시스템, 위성 부품 및 항공 우주 기술에 이상적인 선택입니다.
이 PCB의 스택업은 다음과 같습니다:
- 구리 레이어 1: 35 μm (1oz)
- RF-10 코어: 0.254 mm (10 mil)
- 구리 레이어 2: 35 μm (1oz)
PCB 세부 정보
|
매개변수 |
사양 |
|
기본 재료 |
RF-10 |
|
레이어 수 |
2 레이어 |
|
보드 치수 |
45mm x 50mm (±0.15mm) |
|
최소 트레이스/간격 |
6/5 mil |
|
최소 홀 크기 |
0.3mm |
|
블라인드 비아 |
아니요 |
|
완성된 보드 두께 |
0.3mm |
|
완성된 Cu 무게 |
1oz (1.4 mil) |
|
비아 도금 두께 |
20 μm |
|
표면 마감 |
침수 금 |
|
상단 실크스크린 |
아니요 |
|
하단 실크스크린 |
아니요 |
|
상단 솔더 마스크 |
아니요 |
|
하단 솔더 마스크 |
아니요 |
|
전기 테스트 |
출하 전에 100% 테스트 완료 |
RF-10 재료의 특징 및 장점
유전 특성
RF-10 라미네이트는 10 GHz에서 10.2 ±0.3의 높은 유전 상수를 특징으로 하여 소형 RF 설계를 위한 우수한 신호 무결성을 유지하면서 회로 크기를 크게 줄일 수 있습니다.
초저 손실 특성
10 GHz에서 0.0025의 낮은 손실 계수를 갖는 RF-10은 신호 손실을 최소화하여 GPS 안테나 및 위성 통신과 같은 고주파 애플리케이션에 적합합니다.
열 성능
RF-10의 CTE 값은 뛰어난 안정성을 보여줍니다.
- X축: 16 ppm/°C
- Y축: 20 ppm/°C
- Z축: 25 ppm/°C
이 값은 온도 변화에 걸쳐 안정적인 성능을 보장합니다.
추가 장점
- 효과적인 방열을 위한 높은 열 전도율 (0.85 W/mk)
- 환경 내구성을 위한 최소 수분 흡수 (0.08%)
- 안전 규정 준수를 위한 V-0 가연성 등급
- 매끄러운 구리 표면에 대한 우수한 접착력
- 정밀 애플리케이션을 위한 뛰어난 치수 안정성
일반적인 애플리케이션
RF-10의 고유한 특성은 까다로운 RF 애플리케이션에 이상적입니다.
- 마이크로스트립 패치 안테나: 소형 고성능 설계를 가능하게 합니다.
- GPS 안테나: 정밀 위치 시스템용
- 수동 부품: 필터, 커플러 및 전력 분배기
- 항공기 충돌 방지 시스템: 임무 수행에 중요한 항공 안전
- 위성 부품: 우주 환경에서 안정적인 작동
- 5G 통신 시스템: 차세대 네트워크 지원
규정 준수 및 표준
이 PCB는 엄격한 IPC-Class-2 표준을 충족하여 일관된 품질과 신뢰성을 보장합니다. 모든 제조 파일은 원활한 생산 통합을 위해 Gerber RS-274-X 형식으로 제공됩니다.
글로벌 가용성
모든 지역의 엔지니어와 제조업체에게 안정적인 배송을 통해 전 세계 배송을 제공합니다.
결론
당사의 이중층 RF-10 PCB는 회로 소형화가 필요한 RF 애플리케이션에 대한 성능과 가치의 최적의 균형을 나타냅니다. 높은 유전 상수, 우수한 열 특성 및 입증된 신뢰성을 갖춘 이 솔루션은 소형 설계에서 뛰어난 성능을 제공합니다. 이 PCB를 선택하면 품질을 저해하지 않는 비용 효율적인 솔루션을 선택하는 것이며, 가장 까다로운 RF 애플리케이션에 적합합니다. 이 PCB가 다음 프로젝트를 어떻게 향상시킬 수 있는지 논의하려면 오늘 저희에게 문의하십시오.
|
|
